大企業におけるエレクトロニクス製品の開発・製造において、SMT（表面実装技術）の最適化は、製品の競争力を左右する極めて重要な要素です。
近年の電子機器は小型化、高機能化が加速しており、それに伴い基板実装技術に求められる精度と効率も飛躍的に高まっています。
本記事では大企業がSMT基板実装を効果的に活用し、コスト削減と品質向上を両立させるための具体的な方法を解説します。
初心者の方には基礎知識を、中級者の方には最新の技術動向や戦略的な運用ノウハウを提供し、実務に直結する知識を網羅的にまとめました。
1. SMT基板実装の定義と背景：なぜ大企業にとって重要なのか
SMT（Surface Mount Technology：表面実装技術）とは、プリント基板の表面に電子部品を直接はんだ付けして固定する技術のことです。
これに対し、基板に開けられた穴に部品のリード（足）を差し込んで固定する従来の手法をIMT（Insertion Mount Technology：挿入実装技術）と呼びます。
SMTの基本概念
SMTで使用される部品はSMD（Surface Mount Device：表面実装デバイス）と呼ばれ、極小のチップ抵抗やコンデンサ、多ピンのICなどが含まれます。
基板の表面にのみ部品を配置するため、基板の両面を有効活用できるのが大きな特徴です。
なぜ今、大企業で再注目されているのか
大企業がSMTの最適化に注力する背景には、以下の3つの大きな理由があります。
- 製品の極限までの小型化： スマートフォンやウェアラブルデバイス、IoT機器の普及により、基板の省スペース化が不可欠となりました。SMTはIMTに比べて部品の占有面積を大幅に削減できるため、現代の製品開発には欠かせません。
- 生産コストの劇的な低減： SMTは高度に自動化された生産ラインで構築されます。大企業のような大量生産を行う場合、1点あたりの実装コストを極限まで抑えることが可能です。マウンター（部品配置機）の高速化により、1時間あたり数万点の部品を正確に配置できるようになっています。
- 高周波特性と信頼性の向上： 部品にリード線がない、あるいは非常に短いため、電気的なノイズ（寄生インダクタンスや容量）を抑えることができます。これは、5G通信や高速演算処理を行うサーバー機器など、高い信号品質が求められる大企業の製品群において決定的なメリットとなります。
このように、SMTは単なる製造手法ではなく、製品の市場競争力を高めるための戦略的技術として位置づけられています。
2. 具体的な仕組み：SMTラインの内部構造を徹底解剖

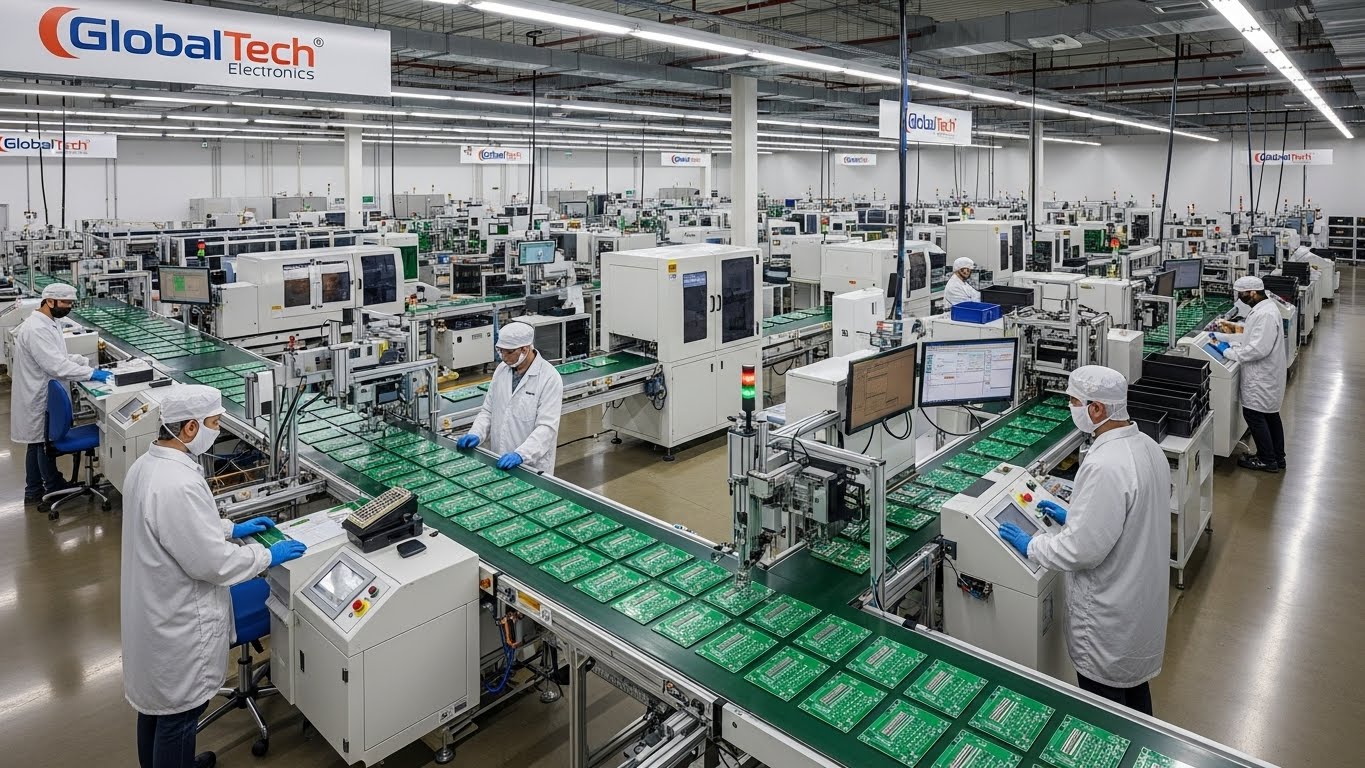

SMTの実装工程は、複数の高度な産業用ロボットが連結された生産ラインで行われます。
それぞれの工程には、品質を担保するための緻密なメカニズムが存在します。
ステップ1：クリームはんだ印刷（スクリーンプリンター）
最初の工程は、基板上の部品を載せる場所に「はんだ」を塗布することです。
ここで使われるのはクリームはんだ（ソルダーペースト）と呼ばれる、微細なはんだの粒子とフラックス（洗浄・酸化防止剤）を混ぜ合わせた粘り気のある材料です。
メタルマスクと呼ばれる薄いステンレス板に、基板のパッド（接合部）と同じ位置に穴を開け、その上からスキージ（ヘラ）を滑らせることで、必要な場所にだけ正確にはんだを転写します。
この印刷精度が、後の「はんだブリッジ（隣り合うピンが繋がってしまう不良）」などを防ぐ鍵となります。
ステップ2：部品配置（チップマウンター）
次に、はんだが塗布された基板に電子部品を載せていきます。
この主役となるのがチップマウンターです。
- 吸着：ノズルが部品供給ユニット（フィーダー）から部品を真空吸着します。
- 認識：カメラが部品の形状や向きを瞬時にスキャンし、ズレを補正します。
- 装着：基板の指定の位置に、正確な圧力で部品を押し当てます。
大企業のラインでは、0603（0.6mm × 0.3mm）や、さらに小さい0402、0201サイズの極小チップを、髪の毛の太さ以下の精度で配置し続けます。
ステップ3：リフロー（加熱・硬化）
部品が載った基板を、リフロー炉と呼ばれる長いトンネル状の加熱装置に通します。
炉内は複数のゾーンに分かれており、温度を段階的に上げていきます。
- 予熱：基板と部品を均一に温め、急激な熱変化によるダメージを防ぎます。
- 本加熱：はんだが溶ける温度（約220度〜250度）まで上げ、部品と基板を接合します。
- 冷却：徐々に温度を下げ、はんだを固めます。
この温度変化のグラフを「リフロープロファイル」と呼び、部品の耐熱性やはんだの特性に合わせて厳密に管理することが、高品質な基板を作るための核心技術です。
4. 作業の具体的な流れ：企画から量産までの5ステップ
大企業がSMT基板実装を成功させるためには、工場の現場だけでなく、設計段階からの連携が不可欠です。
これをDFM（Design for Manufacturing：製造性を考慮した設計）と呼びます。
ステップ1：設計（CADデータ作成とDFMチェック）
まず、電気回路設計を行い、基板のパターン図を作成します。
ここで重要なのは、SMTラインでの流しやすさを考慮することです。
例えば、部品同士の間隔が狭すぎるとリフロー時に熱がこもったり、検査カメラで死角ができたりします。
大企業では独自の「実装設計標準」を設け、設計者がルールに沿ってデータを作成します。
ステップ2：部材調達と製造準備（マウンタープログラム作成）
設計データ（ガーバーデータやマウンター用座標データ）をもとに、実装ラインのプログラムを作成します。
同時に、数千種類に及ぶ電子部品を調達し、ラインにセットするフィーダーの配置を最適化します。
部品の交換頻度を減らすための「段取り替え最適化ソフト」を活用し、稼働率を高めます。
ステップ3：試作実装と検証
量産に入る前に、必ず数枚から数十枚の試作を行います。
ここでは、リフロー後の仕上がりを確認し、はんだの濡れ性（広がり具合）や部品の浮きがないかを検証します。
必要に応じてメタルマスクの開口形状を修正したり、温度プロファイルを微調整したりします。
ステップ4：本量産と自動検査
準備が整えば量産を開始します。大企業のラインでは、人の目による検査ではなく、AOI（Automated Optical Inspection：自動光学検査装置）を導入します。
高解像度カメラとAI画像認識により、部品の欠落、向きのミス、はんだ不足などを瞬時に判別します。
さらに、BGA（Ball Grid Array）のように部品の下側にはんだ接合部がある場合は、X線検査装置を用いて内部の状態を確認します。
ステップ5：トレーサビリティ管理とフィードバック
出荷して終わりではありません。各基板に印字された二次元バーコードを読み取り、「いつ、どのラインで、どのロットの部品を使って実装されたか」を記録します。
万が一、市場で不具合が発生した際に、影響範囲を特定し、原因となった工程へ即座にフィードバックを行う体制を構築します。
5. 最新の技術トレンドや将来性：スマートファクトリーへの進化
SMT業界は今、大きな転換期を迎えています。特に大企業が先行して導入している最新トレンドを紹介します。
AIとIoTによる自律型生産ライン
従来のSMTラインは、エラーが発生するたびに人が駆けつけて調整していました。
最新のシステムでは、AOIで見つけた傾向（例：はんだが徐々に薄くなっている）を上流の印刷機に自動で伝え、人間が介在せずにパラメータを補正する「M2M（Machine to Machine）連携」が実現しています。
0201チップと超高密度実装
次世代の通信機器や医療用インプラントデバイス向けに、0.2mm × 0.1mmという砂粒よりも小さな部品（0201サイズ）の実装が始まっています。
これには、極めて微細なはんだ粉末を使用した「タイプ6」や「タイプ7」と呼ばれるペーストや、ナノレベルの表面処理を施したメタルマスクが使用されます。
環境負荷低減とサステナビリティ
脱炭素社会に向け、リフロー炉の消費電力を抑える技術や、低温で溶ける「低温はんだ」の採用が進んでいます。
これにより、基板への熱ダメージを抑えつつ、製造時のCO2排出量を削減することが可能です。
また、鉛フリーはんだの使用は今や常識ですが、さらにハロゲンフリーの材料選定も加速しています。
国内回帰（リショアリング）の動き
地政学リスクや物流コストの上昇を受け、大企業が製造拠点を日本国内に戻す動きが見られます。
日本国内の実装工場（SMT工場）は、長年培った精密加工技術と、最新の自動化設備を組み合わせることで、中国や東南アジアに対してコストと品質の両面で競争力を維持しています。
6. よくある質問（FAQ）
Q1. SMT実装で最も多い不具合は何ですか？
最も多いのは、はんだ付けに関するトラブルです。
代表的なものに、チップ部品の片側が浮き上がってしまう「マンハッタン現象（トンボ立ち）」があります。
これは、左右のパッドで熱の伝わり方が異なり、はんだが溶けるタイミングがズレることで発生します。
設計段階でのサーマルリリーフ（放熱への配慮）の設定で防ぐことができます。
Q2. 小ロット多品種生産でもSMTは向いていますか？
本来、SMTは大量生産向けですが、最近では「段取り替え」を高速化したマウンターが登場しており、小ロットでも十分に活用可能です。
大企業でも試作開発や特注品対応のために、柔軟性の高い中速マウンターを配備したラインを保有することが増えています。
Q3. IMT（挿入実装）は完全になくなるのでしょうか？
なくなりません。大型のトランスや高電圧がかかるコネクタ、物理的な強度が求められる部品は、現在でもIMTが主流です。
そのため、SMTとIMTを組み合わせた「混載実装」が多く行われています。
Q4. 外注（EMS）を利用する際の注意点は？
大企業が外部のSMT工場（EMS：電子機器受託製造サービス）を利用する場合、工場側の「保有設備」と「品質管理体制」をチェックすることが不可欠です。
特に、最新のAOIやX線検査装置が導入されているか、部品の在庫管理（湿度管理など）が徹底されているかを確認してください。
Q5. 基板のコストを下げるにはどうすればいいですか？
設計段階で部品の種類（部品点数ではなく、種類の数）を減らすことが効果的です。
マウンターにセットするリール数が減れば、段取り時間が短縮され、加工賃の削減に直結します。
7. まとめ
大企業におけるSMT基板実装は、単なる組み立て工程を超え、製品の付加価値を最大化するための高度なエンジニアリング領域となっています。
本記事で解説したように、SMTの仕組みを深く理解し、設計段階からのDFMを徹底し、最新のAI・IoT技術を取り入れることで、圧倒的な生産性と信頼性を獲得することが可能です。
また、信頼できる国内のSMT工場とのパートナーシップは、サプライチェーンの安定化という観点からも重要性を増しています。
技術革新が続くSMTの世界において、常に最新の情報にアップデートし続けることが、市場をリードする製品を生み出す唯一の道と言えるでしょう。
