宇宙空間に打ち上げられた衛星は、二度と私たちの手で直接修理することができません。
地上であれば簡単に基板を交換できるようなノイズトラブルであっても、宇宙空間ではミッションの完全な失敗を意味します。
だからこそ、衛星開発におけるEMI（電磁妨害）およびEMC（電磁両立性）対策は、設計段階はもちろんのこと、物理的な基板実装の段階から完璧を期す必要があります。
この記事では、あとから直せない宇宙空間でのノイズ問題を防ぐために、基板実装の最前線からアプローチするEMI/EMC対策の極意を解説します。
宇宙開発におけるEMI/EMCの致命的なリスク
衛星内部では、通信モジュール、センサー、電源制御システムなど、無数の電子機器が密集して稼働しています。
これらが互いに干渉し合うことなく、過酷な宇宙空間で正常に機能するためには、極めて高度なEMC設計が不可欠です。
万が一、特定の基板から意図しない電磁ノイズ（EMI）が放射されれば、隣接する微小信号を扱うセンサーが誤作動を起こします。
その結果、姿勢制御が不能になったり、地球との通信が完全に途絶えたりといった致命的な事態に直結するのです。
地上製品とは異なり、衛星は高真空、極端な温度変化、そして強烈な宇宙放射線に常に晒されています。
このような環境下では、地上では問題にならなかったわずかなノイズの漏洩が、システム全体の寿命を削る引き金となります。
したがって、ノイズ問題は「発生してから対処する」のではなく、製造の初期段階である基板実装のプロセスにおいて完全に封じ込める必要があるのです。
基板実装（SMT）段階で決まるノイズ対策の成否
多くのエンジニアは、EMI/EMC対策を回路図上のフィルタリングやシールド設計の役割だと捉えがちです。
しかし、どれほど優れた回路設計であっても、表面実装（SMT）の工程でわずかな不具合が生じれば、その設計は無意味になります。
実装現場の品質そのものが、ノイズ対策の成否を握る最大の鍵なのです。
はんだ付け品質と寄生インダクタンスの関係
実装におけるはんだ付けの品質は、ノイズの発生源に直接的な影響を与えます。
不適切な温度プロファイルや劣化したはんだペーストを使用すると、接合部に微小なボイド（空洞）やクラックが発生します。
このボイドは単なる接合不良にとどまらず、高周波帯域においては寄生インダクタンスや寄生キャパシタンスとして振る舞います。
結果として、意図しない共振回路が形成され、その接合部自体がノイズを放射するアンテナへと変貌してしまうのです。
SMT工程において、高品質な消耗品を使用し、完璧なフィレット（はんだの裾野）を形成することは、最強のEMI対策と言えます。
リフロー工程における熱ダメージと部品の劣化
リフロー炉での加熱プロセスも、EMC性能に予期せぬ影響を及ぼすポイントです。
特定の電子部品、特にノイズ対策の要となる積層セラミックコンデンサ（MLCC）やフェライトビーズは、過度な熱ストレスに非常に敏感です。
不適切な熱プロファイルによって部品内部にマイクロクラックが入ると、本来のインピーダンス特性が失われます。
検査段階では導通していても、宇宙空間の極端な温度サイクルに晒されることで急激に特性が劣化し、後発的なノイズ漏洩の原因となります。
徹底した温度管理と、各コンポーネントの耐熱仕様に合わせた実装条件の最適化が不可欠です。
具体的な基板レベルのEMI/EMC対策手法
ここからは、物理的な基板上で実践すべき具体的なノイズ対策の手法について解説します。
ノイズは基本的に「発生源」「伝達経路」「被害側」の3つの要素で構成されます。
実装段階においては、この伝達経路を物理的に遮断し、発生源のループ面積を最小化することが最大のミッションです。
コンポーネントの配置とグラウンドの最適化
ノイズ放射を抑えるための最も効果的なアプローチは、電流の帰還ループ面積を物理的に極小化することです。
高周波信号を扱うICと、それに関連するバイパスコンデンサは、実装機（マウンター）の限界に挑むほど最短距離で配置しなければなりません。
わずか数ミリの配線の延長が、高周波帯域では強烈な放射ノイズを生み出します。
また、グラウンド（GND）の設計はEMC対策の根幹を成します。
多層基板を採用し、強固なベタグラウンド層を確保することで、信号の帰還経路に最もインピーダンスの低いルートを提供できます。
グラウンドが不安定であれば、基板全体がコモンモードノイズのアンテナとして機能してしまうため、実装設計時の配置ルールは厳格に守る必要があります。
シールドとデカップリングキャパシタの実装ルール

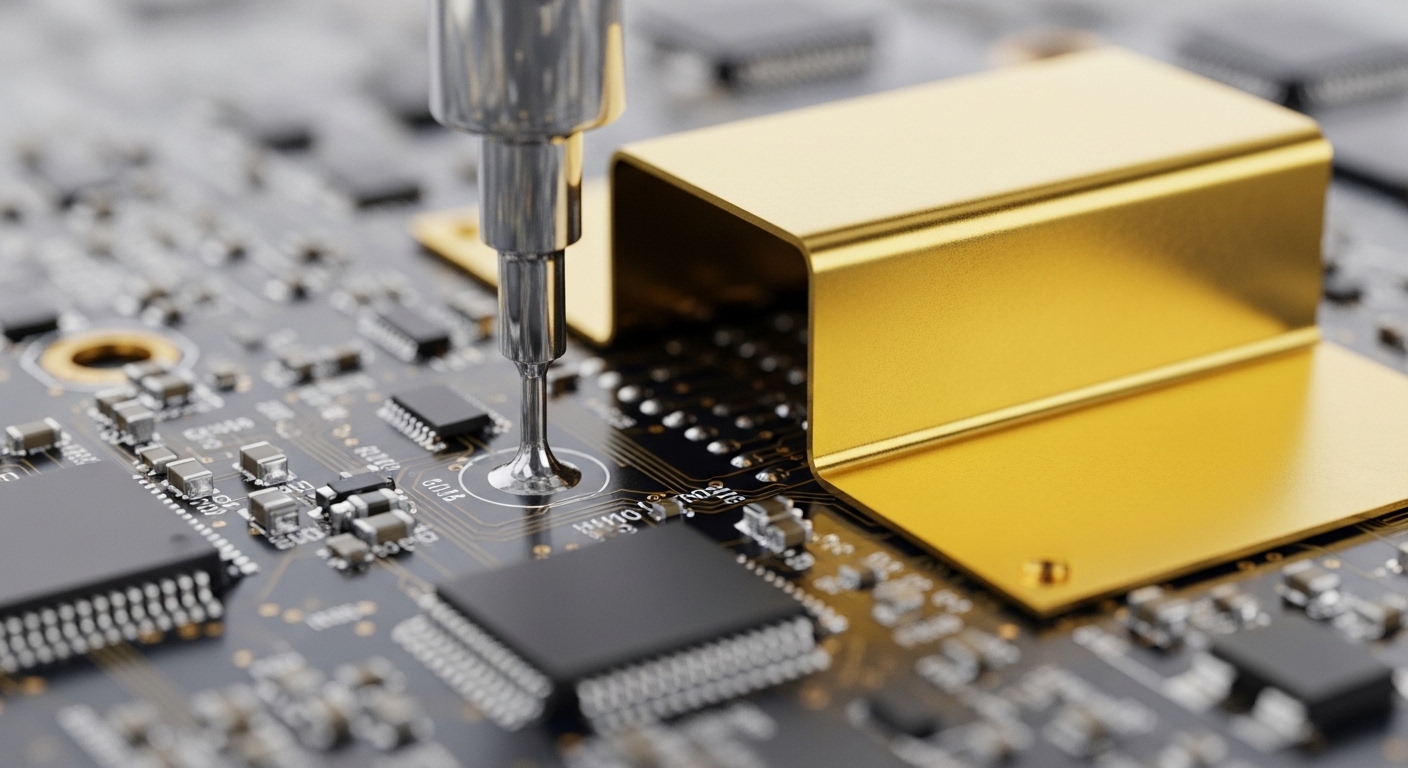

物理的な電磁シールドの装着も、衛星基板においては非常に重要な実装工程です。
シールドケース（キャンシールド）を基板にはんだ付けする際、グラウンドとの接合が不十分だと、シールド自体が浮遊電位を持ち、逆効果になる危険性があります。
多点での確実なグラウンド接続を確保し、隙間からの高周波漏洩（スロットアンテナ効果）を防ぐシールド設計と実装が求められます。
また、デカップリングキャパシタの実装においては、自己共振周波数（SRF）を考慮した複数の容量のコンデンサを並列に配置するのが鉄則です。
これらをICの電源ピンの真裏（ボトムサイド）に配置するなど、ビアを介した最短のレイアウトを構築することで、電源由来のノイズを劇的に抑え込むことができます。
宇宙環境特有のノイズ課題と解決策
宇宙空間では、地上では考慮する必要のない特有のノイズ課題が存在します。
その代表例が、プラズマ環境による帯電現象と、宇宙線によるシングルイベントエフェクト（SEE）です。
衛星の表面や内部基板の絶縁体が帯電し、ある限界を超えると静電気放電（ESD）が発生します。
この放電によって生じる強烈な電磁パルスは、基板上の繊細なデジタル回路に破壊的なダメージを与えます。
これを防ぐためには、基板上のすべての導体を確実にグラウンドに接続（ボンディング）し、電位差を生じさせない構造的な実装が求められます。
宇宙線の直撃による論理反転などのソフトエラーに対しても、ノイズ耐性の高い部品の選定や、冗長性を持たせた回路設計と併せて、ノイズマージンを極限まで高める物理的な実装アプローチが必須となります。
EMI/EMC対策の最新基準と参照すべき権威
衛星レベルのEMC要件を満たすためには、国際的な標準規格や権威あるガイドラインに沿った設計と検証が欠かせません。
自己流の対策ではなく、体系化されたエンジニアリングの手法を取り入れることが成功への最短ルートです。
EMCの国際的な基準や最新のノイズ対策技術については、IEEE EMC Society（https://www.emcs.org/）などの公式ドキュメントを参照することが非常に有効です。
また、JAXAやNASAが公開している宇宙機向けのシステムエンジニアリング・ハンドブックや品質保証のガイドラインには、過去のミッションから得られた貴重な知見が凝縮されています。
これらの権威ある情報を常にキャッチアップし、自社の実装プロセスに落とし込むことが、プロフェッショナルなものづくりの第一歩です。
よくある質問（FAQ）
Q1. 地上でのEMC試験をクリアしていれば、宇宙空間でも問題は起きませんか？
A1. 地上での試験クリアは最低条件ですが、それだけでは不十分です。 宇宙空間の真空環境では熱の対流が起きないため、基板の温度分布が地上とは異なります。 温度変化による部品特性の変動や、基板の熱膨張によるはんだ接合部の劣化がEMC性能に影響を与えるため、熱真空試験などを組み合わせた複合的な評価が必要です。
Q2. ノイズ対策部品を追加しすぎると、かえって問題が起きることはありますか？
A2. はい、起こり得ます。 フェライトビーズやコンデンサを無計画に追加すると、回路のインピーダンスバランスが崩れ、新たな共振点を作り出してノイズを悪化させることがあります。 追加する部品は最小限に留め、基板のレイアウトとグラウンドの強化という根本的な対策を優先すべきです。
Q3. SMT工場の選定において、EMI/EMCの観点から確認すべきポイントは何ですか？
A3. はんだ印刷の精度、リフロー炉の温度管理能力、そしてX線検査装置によるボイド確認体制の3点が重要です。 とくに、シールド部品や大型ICの直下のはんだ接合状態を可視化し、安定したグラウンド接続を担保できる検査能力を持つ工場を選ぶことが不可欠です。
まとめ
衛星開発におけるEMI/EMC対策は、回路設計者のディスプレイの中だけで完結するものではありません。
基板実装（SMT）という物理的なモノづくりの現場における、はんだ付けの品質、コンポーネントの配置、そして徹底した熱管理が、ノイズ対策の基盤を支えています。
あとから決して直すことのできない宇宙空間へ送り出すからこそ、妥協のない実装プロセスが求められます。
微小なボイドやグラウンドの脆弱性といった「物理的な隙間」を徹底的に排除することが、過酷な環境で衛星の命を守る最大の防御策となるのです。
実装工程の品質管理を見直し、設計と現場が一体となった強固なノイズ対策を構築していきましょう。
