「振動対策を強化すると重くなる。」
「防水コーティングを厚くすると放熱が悪化する。」
「軽量化のために薄型基板にすると、共振が起きやすくなる。」
ドローン搭載基板の設計・実装に携わった経験のある方なら、こうしたジレンマに一度は直面したことがあるはずです。
ドローン（UAV）に搭載される電子基板は、一般的な産業機器とは根本的に異なる環境ストレスにさらされます。
飛行中の連続振動、屋外使用による雨・結露・塩害への暴露、そして飛行時間と積載量を直接左右する重量制約——この3つが同時に課される設計要件は、電子機器製造の中でも特に難易度の高い領域です。
この記事では、ドローン搭載基板の実装設計において「振動・防水・軽量化」を同時に満たすための考え方と、現場の工程管理で押さえるべき具体的なポイントを体系的に解説します。
設計段階から量産工程まで、各フェーズで何を判断すべきかが明確になるように整理していますので、開発の壁に当たっている方の突破口として活用してください。
ドローン搭載基板が直面する3つの根本課題
ドローン搭載基板の設計を成功させる鍵は、「振動・防水・軽量化という3要件がトレードオフの関係にある」という現実を、設計の最上流から直視することにあります。
多くのプロジェクトで発生するトラブルの根本原因は、技術力の不足ではなく、「3要件を独立した課題として別々に解こうとしたこと」にあります。
3要件の相互干渉を理解した上で設計判断を行うことが、後工程での手戻りと品質トラブルを劇的に減らします。
振動・防水・軽量化がトレードオフになるメカニズム
振動対策・防水設計・軽量化は、互いに逆方向の力を設計に加えます。
振動対策を強化しようとすると、アンダーフィル樹脂の充填、コーナーボンドによる部品固定、基板の厚み増加など、重量を増加させる方向の施策が中心となります。
防水コーティングを施すと、コーティング材の重量が加わり、放熱経路が遮断され、リワークが困難になります。
軽量化のために基板を薄くしたり、部品を小型化したりすると、振動に対する機械的強度が低下し、コーティングの密着性にも影響します。
これら3つの要件が互いの最適解を打ち消し合う構造を「トレードオフの三角形」として最初に認識しておくことが、設計判断の精度を高めます。
設計の早い段階で「何を優先し、何をどこまで妥協するか」の優先順位を製品仕様・用途・運用環境に基づいて明確に定義することが、3要件を同時に満たすための唯一の出発点です。
たとえば、農業散布用の産業ドローンであれば防水・防薬液性が最優先です。
一方、競技用レーシングドローンなら軽量化と振動耐性が最優先となり、防水要件は二次的になります。
用途によって優先順位が変わることを理解した上で、設計の最初の一歩を踏み出してください。
ドローン特有の環境ストレスを正確に把握する
ドローン搭載基板が受ける環境ストレスは、一般的な車載・産業用機器とも異なる特性を持ちます。
振動の性質という観点では、ドローンのモーターとプロペラが発生する振動は、数十Hzから数百Hzにわたる広帯域の振動プロファイルを持ちます。
特にマルチコプター型では、モーターの回転数変動に伴って振動周波数が連続的に変化するため、特定の周波数で問題がない設計でも、周波数が変化したタイミングで基板や部品の固有振動数と一致し、共振が発生するリスクがあります。
温度サイクルという観点では、地上から高度数百メートルまでの温度変化、モーター熱・太陽輻射熱・冷たい外気の複合的な熱ストレスが、はんだ接合部の熱疲労を加速します。
電磁環境という観点では、モーターのスイッチングノイズ、通信モジュール（LTE・Wi-Fi・915MHz帯など）の高周波ノイズ、ESC（電子スピードコントローラー）からの高周波電流が、基板上の信号品質を劣化させることがあります。
これらの複合ストレスを設計段階で定量的に把握するために、実際の飛行データや類似製品の環境試験データを参照することが重要です。
国土交通省航空局が公開するドローン関連の技術基準資料や、RTCA/DO-160（航空電子機器の環境試験基準）なども、要求仕様の策定時に参考になります。
（参考：国土交通省 無人航空機（ドローン・ラジコン機等）の飛行ルール https://www.mlit.go.jp/koku/drone/）
振動対策｜実装レベルで振動破壊を防ぐ設計と工法
振動対策は、「基板を強くする」だけでは不十分です。
振動破壊のメカニズムを正確に理解した上で、接合部・部品固定・基板の共振特性という3つの層から多角的にアプローチすることが、実装レベルでの振動耐性を確保する正しい方向性です。
部品固定と接合部の振動疲労メカニズム
振動によるはんだ接合部の破壊は、応力集中と疲労破壊のメカニズムによって進行します。
振動が加わるたびに、はんだ接合部には微小な変形（ひずみ）が繰り返し生じます。
この繰り返しひずみが蓄積すると、はんだ内部や部品端子との界面にクラックが発生し、最終的に電気的オープン不具合に至ります。
特にリスクが高い部品は、質量の大きい電解コンデンサ・コネクタ・トランスなど、「自身の慣性力で接合部に大きな応力を与える部品」です。
こうした部品については、はんだ付けだけで固定するのではなく、接着剤や機械的固定（ねじ・クリップ）を併用することで、はんだ接合部への応力負荷を分散させます。
また、BGA（ボールグリッドアレイ）パッケージは、振動環境での実績データを慎重に評価してから採用を決める必要があります。
BGAは接合部が外観から確認できないため、振動試験後のX線検査や断面解析なしには健全性を評価できません。
ドローン用途でBGAを採用する場合は、アンダーフィル充填を前提とした設計を選択することが現場では常識となっています。

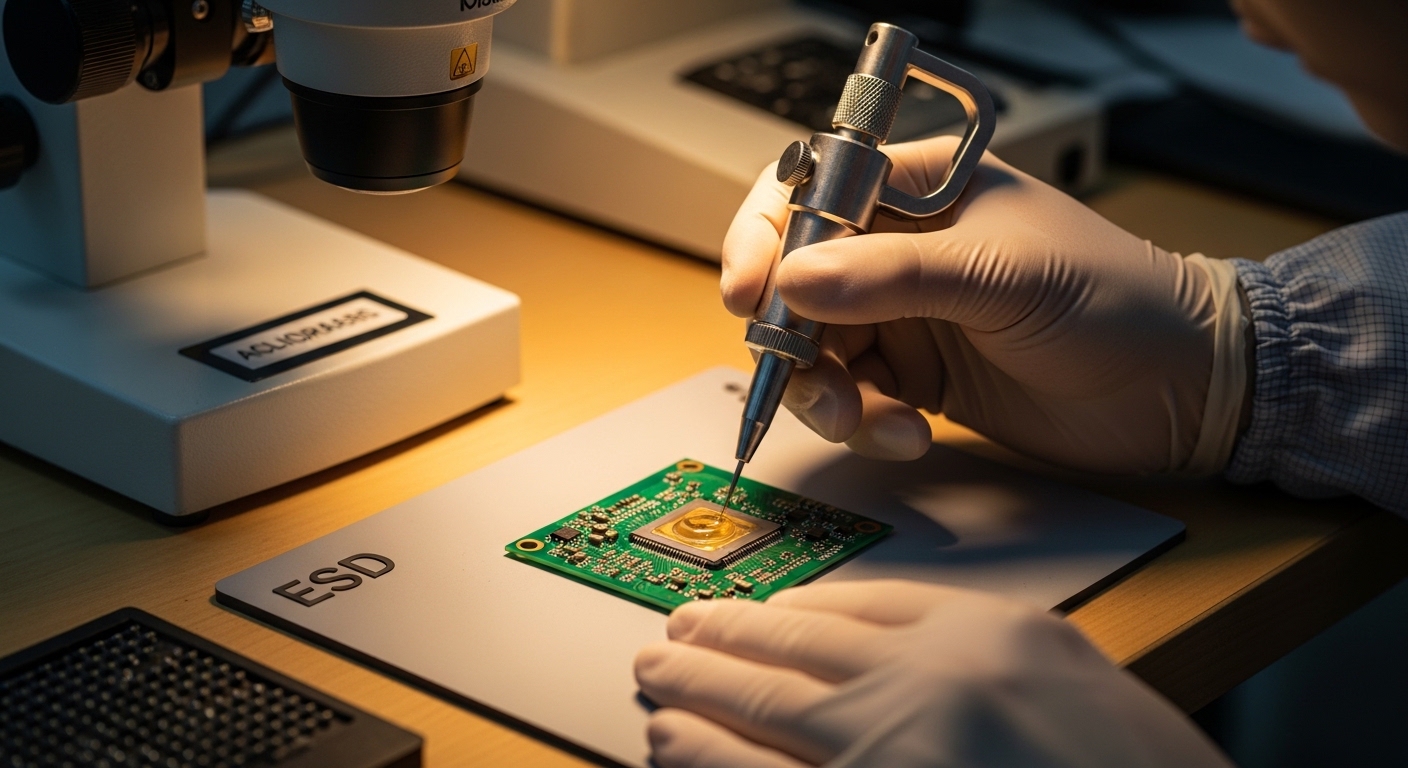

アンダーフィル・コーナーボンドの適切な使い方
アンダーフィル（underfill）とコーナーボンド（corner bond）は、振動対策として有効な手段ですが、使い方を誤ると別の問題を引き起こします。
アンダーフィルは、BGA・CSP・フリップチップなどの面実装部品の下面に樹脂を充填し、部品全体をモールドすることで接合部への応力を分散させる手法です。
充填された樹脂が基板と部品を一体化するため、振動・熱サイクルの両方に対して接合信頼性を大幅に向上させます。
ただし、アンダーフィルを適用した部品はリワークが非常に困難になるため、信頼性と修理性のトレードオフを設計段階で意思決定しておく必要があります。
コーナーボンドは、部品の四隅に接着剤を点付けして固定する手法です。
アンダーフィルと比較してコストと工数が低く、チップ抵抗・チップコンデンサなど比較的小型の部品に広く適用されます。
コーナーボンドに使用する接着剤の選定では、硬化後の弾性率（ヤング率）が重要です。
硬すぎる接着剤は温度変化による基板と部品の熱膨張係数の差（CTE差）を吸収できず、かえってはんだ接合部に応力を与えます。
適度な柔軟性を持つ弾性接着剤（シリコーン系・変性エポキシ系）を選定することで、振動と熱サイクルの両方に対応できます。
現場での重要な経験則として、「アンダーフィルやコーナーボンドの適用範囲は、試作段階の振動試験結果に基づいて決定し、設計で一律に決めない」という原則があります。
過度な適用はリワーク不能化と重量増加を招くため、必要な部分に必要な量だけ適用することがポイントです。
基板の固有振動数を設計段階でコントロールする
基板そのものの固有振動数が、ドローンのモーター振動周波数と一致すると共振が発生し、はんだ接合部への応力が何倍にも増幅されます。
基板の固有振動数は、基板の材質・厚み・面積・支持点の位置によって決まります。
固有振動数を高くする（共振を回避する）ためには、「基板を小さく・厚く・多点支持にする」方向が有効です。
しかし、これらはいずれも軽量化と相反します。
この矛盾を解決する実践的なアプローチの一つが、FEM（有限要素法）解析を活用した設計段階での固有振動数シミュレーションです。
設計の早い段階でシミュレーションを実施し、問題のある固有振動数を持つ設計を試作前に修正することで、手戻りコストを大幅に削減できます。
また、基板の取り付けにシリコーンゴム系の防振マウントを使用することで、基板に伝わる振動の振幅を減衰させる手法も効果的です。
防振マウントは重量をほとんど増加させずに振動伝達を低減できるため、軽量化と振動対策を両立させる優れた解決策です。
防振マウントの選定にあたっては、減衰したい周波数域と部品重量に合わせて、マウントの硬さ（ショア硬度）と寸法を適切に選ぶことが重要です。
防水設計｜PCBレベルの防水を実現するコーティングと実装工程
防水設計は「コーティングを塗れば終わり」ではありません。
コーティング前の実装品質と洗浄工程が、防水性能の最終的な品質を決定します。
コーティングは実装工程の最後に位置しますが、その品質は最初の工程から始まります。
コンフォーマルコーティングの種類と選定基準
コンフォーマルコーティングは、PCBとその搭載部品を薄い保護膜で覆い、湿気・腐食・絶縁性劣化から保護する表面処理です。
ドローン用途で一般的に使用されるコーティング材料には、主に以下の種類があります。
アクリル系コーティングは、塗布が容易でリワーク性が高く、コストが低いという特徴があります。
耐湿性・耐薬品性はシリコーン系や変性エポキシ系に比べて低いため、比較的環境ストレスが低い用途や、リワーク頻度が高い試作段階に向いています。
シリコーン系コーティングは、広い温度範囲（-60℃〜200℃程度）での安定性と高い柔軟性を持ちます。
熱衝撃・振動に強く、農業散布用ドローンのように薬液や結露に頻繁にさらされる環境に適しています。
ただし、はんだ付けコネクタ部などへの被膜は避ける必要があり、マスキング工程が煩雑になるという課題があります。
ポリウレタン系コーティングは、耐薬品性・耐湿性のバランスが良く、産業用ドローンで広く採用されています。
アクリル系よりも強固な皮膜を形成し、硬化後の硬度もシリコーン系より高いため、物理的な接触が想定される部位にも対応できます。
UV硬化型コーティングは、紫外線照射によって瞬時に硬化するため、タクトタイムが短く量産性に優れます。
熱硬化型と比較してエネルギー消費も少ないため、近年採用が増えています。
コーティング材の選定においては、IPC-CC-830（電子アセンブリ用コンフォーマルコーティングの認定と性能仕様）が参照基準となります。
（参考：IPC https://www.ipc.org）
選定の際には、防水性（IPX等級）要求を満たすための膜厚と材質の組み合わせを、実際の環境試験で検証することが不可欠です。
「カタログスペックで問題ない」という判断は、現場では通用しません。
コーティング工程が実装品質に与える影響と管理ポイント
コーティングを行う前の実装品質が、コーティングの密着性と防水性能に直接影響します。
フラックス残渣が基板上に残っていると、コーティング膜の密着不良や気泡形成の原因となります。
コーティング前洗浄の徹底が、防水性能を長期的に維持するための最重要工程管理項目です。
特に、No-Cleanフラックスを使用している場合でも、ドローン用途のようにコーティングを前提とした製品では洗浄を省略しないことを強くお勧めします。
フラックス残渣とコーティング材の化学的な不適合が、密着不良やデラミネーション（剥離）を引き起こすリスクがあるためです。
コーティング膜厚の管理もきわめて重要です。
膜厚が薄すぎると防水性能が不足し、厚すぎると熱放散を阻害し部品の熱ストレスが増加します。
コーティング後の膜厚確認には、渦電流式膜厚計や断面SEM観察を活用し、規定膜厚範囲内であることを定量的に確認する体制を整備してください。
コーティング禁止エリア（コネクタ・スイッチ・調整部品など）のマスキングは、量産工程でのばらつきが生じやすい工程の一つです。
マスキングの方法・材料・適用範囲を作業標準として明文化し、定期的な工程確認を実施することがトラブル防止の鍵です。
コーティング後の外観検査には、蛍光コーティング材と紫外線照射を組み合わせたUV検査が有効です。
未塗布箇所や膜の欠陥を視覚的に確認できるため、検査の再現性と効率が大幅に向上します。
軽量化設計｜信頼性を犠牲にしない部品・基板の選定
軽量化は「削れるものをとにかく削る」のではなく、「重量あたりの信頼性・機能密度を最大化する」という発想で取り組む必要があります。
誤った軽量化は振動耐性と防水性を損ない、最終的に製品寿命を短縮させます。
正しい軽量化設計は、信頼性・機能・重量のすべてを改善する可能性を持ちます。
基板材料と積層構成の軽量化アプローチ
基板（PCB）の材料と積層構成は、重量と振動特性の両方に大きく影響します。
一般的なFR-4（ガラスエポキシ）基板の比重は約1.8〜2.0g/cm³です。
軽量化を目的とした代替材料として、ポリイミドフレキシブル基板（比重約1.4g/cm³）や、低密度のフィラーを使用した特殊ラミネート材が選択肢となります。
ただし、材料変更には熱膨張係数・熱伝導率・吸湿特性の変化が伴うため、はんだ付け条件と信頼性評価を再設計する必要があります。
積層構成の観点では、多層化による高密度実装が軽量化に貢献します。
同じ回路機能を4層基板で実現する場合、2枚の2層基板を重ねるよりも小型化・軽量化できます。
また、部品の両面実装を積極的に採用することで、基板面積を削減し、結果として基板の重量と機体への固定面積を減らせます。
リジッドフレックス基板の採用も、重量削減と信頼性向上の両立に有効な手段です。
コネクタを廃止して基板間の配線をフレキシブル部で一体化することで、コネクタ重量・配線重量・接続信頼性リスクを同時に解消できます。
ドローン用制御系基板でリジッドフレックスを採用した実例では、機体内の配線重量を20〜30%削減できたという報告もあります（詳細は各製品の技術報告書を参照）。
部品選定における重量・信頼性・実装性のバランス
個々の部品サイズを小型化することが、基板全体の重量削減に直結します。
チップ抵抗・チップコンデンサであれば、1608（1.6mm×0.8mm）から1005（1.0mm×0.5mm）、さらには0603（0.6mm×0.3mm）への移行が重量削減に有効です。
ただし、小型部品は実装精度・吸着・はんだ量の管理が難しくなり、実装工程の難易度が上がります。
特に0402（0.4mm×0.2mm）以下のチップ部品は、量産での安定した実装には高精度設備と厳格な工程管理が必要です。
部品の小型化を進める場合は、自社の実装設備の能力（マウンターの精度・ノズル種類・はんだ印刷精度）を先に評価し、実現可能な最小パッケージサイズを確認してから設計に落とし込んでください。
電解コンデンサは重量の大きい部品の代表例です。
高分子アルミ固体電解コンデンサや積層セラミックコンデンサ（MLCC）への置き換えが可能な箇所では、積極的に代替を検討してください。
ただし、MLCCには圧電効果による鳴きと、機械的衝撃への脆性破壊リスクがあるため、振動環境での採用には注意が必要です。
特にX5R・X7R誘電体の大容量MLCCは、PCBの曲げ振動によって基板クラックのリスクがあることが知られています。
クラック防止のために、フローティングランド設計（ランドの外側に切り欠きを設けて応力を逃がす）や、低ESLフレキシブル端子型コンデンサの採用を検討してください。
コネクタの選定では、軽量化とロック機構の信頼性を両立させることが課題となります。
振動環境での接触信頼性を確保しつつ軽量なコネクタとして、DF40・BM20（ヒロセ電機）やMikro-Lock（Molex）シリーズなど、ドローン・航空機用途向けに設計されたコネクタを参照してください。
（参考：ヒロセ電機 https://www.hirose.com/ja/）
3要件を同時に満たす工程管理の実践
設計段階でどれほど優れた判断をしても、工程管理が追いつかなければ現場での品質は保てません。
ドローン搭載基板の製造において、工程管理は設計と同等の重要性を持ちます。
3要件を設計で最適化し、工程で確実に実現する体制を構築することが、量産品質の安定につながります。
設計レビューで潰すべき工程リスク
設計レビューの段階で、「この設計は現場で実現できるか」という工程視点の評価を必ず組み込んでください。
DFA（Design for Assembly：製造容易性設計）の観点からチェックすべき主要項目を以下に整理します。
コーナーボンド・アンダーフィルの適用箇所が部品配置によって塗布ノズルでアクセスできるか確認することが重要です。
部品が密集した設計では、樹脂の充填が不十分になり、振動対策の効果が設計通りに得られないことがあります。
コーティングのマスキング形状が複雑すぎないかという確認も必要です。
コネクタやスイッチが基板上の至る所に散在していると、マスキング工数が増大し、コスト増と工程ばらつきのリスクを同時に生みます。
可能な限りコーティング禁止エリアを基板の一方の端にまとめるレイアウト設計が、製造容易性を高めます。
防振マウントのねじ穴位置が、実装部品と干渉しないかというチェックも欠かせません。
機体側の取り付け構造を先に確定させ、基板の固定点を設計の早い段階で決定してから回路レイアウトを進めることが、後工程での手戻りを防ぎます。
量産移行前に実施すべき環境試験の設計
試作品で問題がなくても、量産品で不具合が多発するケースがドローン基板では珍しくありません。
試作と量産では、材料ロット・はんだペーストの鮮度・作業者の習熟度・環境条件のばらつきが異なるためです。
量産移行前に実施すべき環境試験の最低ラインを以下に示します。
振動試験については、実際のドローン飛行時の振動プロファイルを計測し、そのデータに基づいたランダム振動試験を実施してください。
一般的なIEC 60068-2-64（ランダム振動試験）やMIL-STD-810の試験規格を参照しつつ、自社製品の実使用条件を反映した試験仕様を策定することが重要です。
（参考：IEC https://www.iec.ch）
温度サイクル試験については、-20℃〜+60℃程度の温度範囲で100〜500サイクルの試験を実施し、はんだ接合部の熱疲労を加速評価してください。
試験後のX線検査と断面解析でBGAや大型部品の接合健全性を確認します。
防水試験については、IPX等級の要求に応じた浸漬・散水試験を実施します。
試験後に基板の絶縁抵抗を測定し、コーティングの有効性を定量的に確認することが必要です。
複合環境試験として、振動と温度を同時に印加する複合試験が実使用条件の再現性を高めます。
単独試験では問題がなかった製品が、複合環境試験で不具合を示す事例は現場では頻繁に発生します。
ドローン基板実装における品質トラブル事例と対策
実際の現場で発生した典型的なトラブルのパターンと、その根本原因・対策を共有します。
これらの事例は、特定の製品や企業に関する情報ではなく、ドローン基板製造の現場で繰り返し発生するパターンを整理したものです。
トラブル事例1：振動試験後に特定箇所のBGAがオープン不具合
根本原因は、BGAのアンダーフィル充填量が設計通りに確保されていなかったことです。
量産での充填工程のパラメータ（ディスペンサー吐出量・充填速度・硬化プロファイル）が試作と異なっていたことが発覚しました。
対策として、充填量の定量管理（重量管理）とX線による充填確認を工程内検査として組み込みました。
トラブル事例2：農業用ドローンで半年使用後に基板腐食が発生
根本原因は、コーティング前の洗浄が不十分で、フラックス残渣が特定のエリアに残留していたことです。
残渣とコーティング材の界面でデラミネーションが発生し、そこから農薬が浸入しました。
対策として、コーティング前のイオン汚染試験（ROSE試験）を工程内で定期実施し、洗浄品質を定量管理する体制を構築しました。
トラブル事例3：試作では問題なかったが、量産品で特定ロットに振動亀裂が集中
根本原因は、量産時の基板ロットで板厚公差が設計下限に偏っており、固有振動数が設計値より低下して共振領域がドローンの運用回転数と重なったことです。
対策として、基板の受入検査に板厚測定を追加し、公差の厳格な管理を調達仕様に盛り込みました。
これらのトラブル事例に共通するのは、「試作では見えなかった量産特有のばらつきが、環境ストレスと組み合わさって顕在化する」というパターンです。
量産移行時に「工程パラメータを変えていないから大丈夫」という思い込みを持たないことが、品質トラブルを防ぐ最大の防壁となります。
よくある質問（FAQ）
Q1. 振動対策としてアンダーフィルとコーナーボンドはどちらを選べばいいですか？
部品サイズと修理性の要件によって選び方が変わります。
BGAやCSPのような面実装で多ピンの部品にはアンダーフィルが基本選択です。
チップ抵抗・チップコンデンサなど比較的小型の部品にはコーナーボンドが現実的です。
修理（リワーク）の可能性がある製品では、アンダーフィルを適用すると部品交換が事実上不可能になる場合があることを設計時に考慮してください。
Q2. コンフォーマルコーティングを施してもIPX7（浸水1m・30分）は達成できますか？
コンフォーマルコーティング単独でIPX7を達成することは、通常は困難です。
コーティングはIPX3〜IPX5（防水・防雨）レベルの保護には有効ですが、浸漬を伴うIPX6以上の保護には、ハウジングレベルのシール（ガスケット・ポッティング）と組み合わせた設計が必要です。
製品のIP等級要求とコーティング単独での対応範囲を設計の初期段階で明確に分離してください。
Q3. 鉛フリーはんだは振動環境で信頼性が低いという話を聞きますが本当ですか？
一般的に、Sn-Ag-Cu（SAC）系鉛フリーはんだはSn-Pbはんだに比べて、ランダム振動環境での疲労寿命が短い傾向があることが複数の研究で報告されています。
特にSAC305（Sn-3.0Ag-0.5Cu）は、低Ag組成のはんだに比べてはんだ合金が硬いため、振動による応力を接合部で吸収しにくい側面があります。
航空・防衛分野の一部では、振動信頼性を優先して有鉛はんだの適用除外を維持しているケースもあります。
使用規制（RoHS）の適用除外要件とあわせて検討してください。
Q4. ドローン搭載基板の設計にMIL規格は適用すべきですか？
産業用・民生用ドローンでは、MIL規格の適用義務はありません。
ただし、MIL-STD-810（環境試験方法）やMIL-PRF-55110（プリント基板要求仕様）は、厳しい環境信頼性要求を定義するための参照基準として非常に有用です。
防衛・公共インフラ向けの調達仕様でMIL準拠を求められるケースも増えているため、対象市場の要求仕様を先に確認した上で適用可否を判断してください。
Q5. 小ロット・試作段階でのコンフォーマルコーティングは、スプレー缶でも品質管理できますか？
試作段階であれば、スプレー缶タイプのコーティング材でも一定の品質確認は可能です。
ただし、膜厚のばらつきが大きく、量産での再現性は保証できません。
試作で使用したコーティング材・工法が量産に適用できるかどうかを試作段階で検証し、量産ではディスペンサー・スプレーロボット・浸漬などの定量管理可能な工法に切り替えることを計画に組み込んでください。
Q6. 基板の防振マウントはシリコーン系と金属バネ系のどちらが良いですか？
ドローンの周波数域（数十〜数百Hz）での減衰性能という観点では、シリコーンゴム系マウントが優位です。
金属バネ系は高周波の減衰が難しく、共振周波数によっては逆に振動を増幅させるリスクがあります。
シリコーンゴム系でも、配合処方と形状によって減衰特性が大きく変わるため、使用条件に合わせたマウントの選定を専門メーカーに相談することをお勧めします。
まとめ
ドローン搭載基板の実装設計において、振動・防水・軽量化の3要件を同時に満たすことは、電子機器製造の中でも特に高度な判断を求められる課題です。
この記事で解説した内容を振り返ります。
振動・防水・軽量化はトレードオフの三角形を形成しており、用途に基づく優先順位の明確化が設計の出発点となります。
振動対策は接合部の疲労メカニズムを理解した上で、アンダーフィル・コーナーボンド・防振マウント・FEM解析を組み合わせた多層的なアプローチが有効です。
防水性能はコーティング前の洗浄品質と膜厚管理が根幹であり、コーティング材の選定だけで解決しようとするのは誤りです。
軽量化は削除ではなく「重量あたりの機能密度向上」として取り組むことで、信頼性と軽量化を同時に実現できます。
工程管理では、設計レビューへの工程視点の組み込みと、量産移行前の複合環境試験が品質の安定を保証します。
ドローン基板の実装設計は、一つひとつの判断が飛行安全と製品寿命に直結します。
この記事が、設計・実装・品質管理の各フェーズでの判断精度を高めるための一助となれば幸いです。
