車載ECU基板の防水・防振設計｜ポッティングとコンフォーマルコーティングの選択

2026年3月30日

車載電子制御ユニット（ECU）の基板設計において、
防水・防振処理の選択は、製品の長期信頼性を左右する重大な設計判断です。

「コンフォーマルコーティングを塗ればいいのか、ポッティングまで必要なのか。」

この問いに対して、明確な根拠を持って答えられる設計者は、
経験豊富なエンジニアの中でも意外に少ないのが実情です。

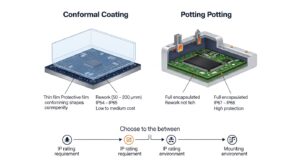

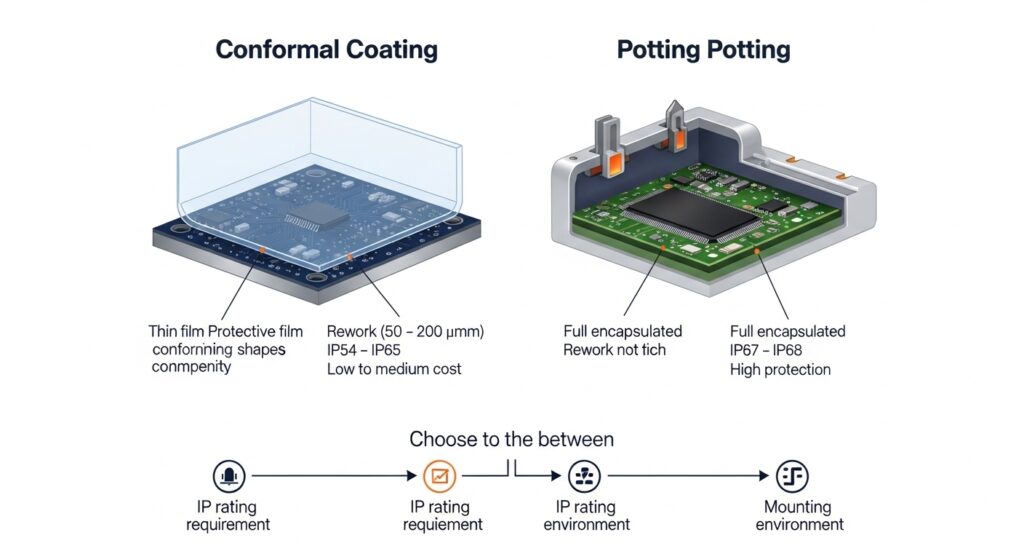

ポッティングとコンフォーマルコーティングは、
どちらも基板を環境ストレスから守るための重要な技術ですが、
保護性能・コスト・重量・リワーク性のすべてにおいて大きく異なります。

「とりあえずコーティング」「念のためポッティング」という曖昧な判断では、
コスト超過・重量増加・リワーク不能という設計リスクを抱えることになります。

この記事では、車載ECUの搭載環境分析から材料選定・施工管理・検査まで、
現場で実際に使える判断軸を体系的に解説します。

車載ECU基板に防水・防振設計が必要な理由

車載ECU基板には、民生電子機器とは比較にならないレベルの
環境ストレスへの耐性が求められます。

その前提を正確に理解することが、適切な防水・防振設計の出発点です。

車載環境が電子基板に与えるストレスの実態

車載ECUの基板が晒される環境ストレスは、
複数の要因が同時・継続的に作用するという点で、民生品とは根本的に異なります。

温度変化だけを見ても、エンジンルームに搭載されたECUは、
冬の極寒始動時（-40°C）からエンジン稼働中の高温環境（+125°C超）まで、
一回の使用サイクルの中で160°C以上の温度変動を繰り返し経験します。

この温度サイクルは、基板上の部品・はんだ接合部・コネクタ・コーティング材に
熱膨張と収縮を繰り返させ、長期的な機械的疲労を蓄積させます。

振動については、エンジン本体やサスペンションから伝わる振動が
常時基板に入力されます。

振動の周波数帯域は数Hzから数百Hzに及び、
特定の固有振動数に共振すると、部品リードやはんだ接合部の破断に至ることがあります。

湿度・水分の問題も深刻です。

エンジンルームは、雨水・結露・洗車時の水しぶきが侵入する可能性があり、
高温高湿環境では基板のパターン間に電解腐食やイオンマイグレーションが発生し、
絶縁不良・短絡に至るケースがあります。

さらに、自動車の走行環境には塩水（沿岸地域・融雪剤）・オイルミスト・
化学薬品（バッテリー液・洗浄剤）など、
腐食性の高い物質も含まれます。

これらのストレスが単独ではなく、複合的に作用し続けることが、
車載ECU基板設計の難しさの本質です。

防水・防振不足が引き起こす故障モードと影響

適切な防水・防振設計が欠如した場合、
以下のような故障モードが発生します。

イオンマイグレーションは、基板上の水分とイオン性不純物の存在下で、
金属イオン（銅・銀・スズなど）が電場に沿って移動し、
パターン間の絶縁抵抗が低下・短絡する現象です。

ECUの誤動作・制御不能につながるケースがあり、
特に微細パターンの基板では数百時間の高温高湿暴露で発生することがあります。

振動疲労破断は、リードレス部品（チップ部品・BGA等）のはんだ接合部や、
高さのある部品のリードに繰り返し応力が加わることで発生するクラックです。

ECUの断続的な動作不良・完全停止につながり、
車両の走行中に発生した場合は重大な安全問題となります。

腐食による接触不良は、
コネクタ端子・部品リード・基板パターンの腐食によって
接触抵抗が増大し、信号の不安定化や電源供給の不安定化を引き起こします。

車載ECUの信頼性要求は、
IATF 16949・ISO 26262・各OEMの車両品質基準によって厳格に規定されており、
これらの故障モードは重大なリコールリスクに直結します。

参考: ISO 26262（機能安全） – ISO公式

コンフォーマルコーティングとは何か

コンフォーマルコーティングは、
実装済みの基板表面に薄膜の絶縁性保護材料を塗布することで、
湿気・汚染物質・腐食性ガスから基板と部品を保護する技術です。

基板の形状（コンフォーム）に沿って薄膜を形成することが名称の由来で、
部品の高さやパターンの凹凸に追従しながら均一なコーティング層を形成します。

コンフォーマルコーティングの種類と特性比較

コンフォーマルコーティング材料は化学的な種類によって特性が大きく異なります。

それぞれの材料の特性を正確に把握することが、
適切な材料選定の前提です。

アクリル系（AR）は、最も広く使われているコーティング材料の一つです。

乾燥が速く、作業性に優れ、コストが低い点が特徴です。

透明度が高く、塗布後の外観検査（UV光による確認）が容易です。

ただし、耐溶剤性が低く、有機溶剤による除去が可能なため、
リワーク性は良好である反面、溶剤環境下での使用には適しません。

動作温度範囲は概ね-65°C〜+130°C程度で、
車室内や一般的なECU用途には対応できますが、
エンジンルーム直近の高温環境では使用に注意が必要です。

シリコーン系（SR）は、耐熱性・耐寒性に最も優れたコーティング材料です。

-65°C〜+200°C以上の広い温度範囲で使用可能で、
エンジンルームなどの過酷な高温環境に対応します。

柔軟性が高く、熱膨張差による応力を吸収する効果もあります。

課題はコストがアクリル系より高く、
硬化後の除去が難しいためリワーク性が低い点です。

また、シリコーンの「ブリード」（未硬化成分の滲み出し）が
隣接する工程（後工程のはんだ付けや接着など）に影響することがあります。

ウレタン系（UR）は、耐溶剤性・耐湿性・耐摩耗性のバランスが良い材料です。

アクリル系より強靭な被膜を形成し、
産業機器・車載機器に広く使われています。

動作温度範囲は-65°C〜+125°C程度で、
多くの車載ECU用途にカバーできます。

除去には専用の剥離剤または機械的な除去が必要で、
リワーク性はアクリル系より劣ります。

エポキシ系（ER）は、硬質な被膜を形成し、
耐薬品性・耐湿性・絶縁性が非常に高い材料です。

ただし、硬化後の柔軟性がほとんどなく、
温度サイクルによる熱応力で被膜または基板にクラックが入るリスクがあります。

また、硬化後の除去が事実上不可能なため、リワーク性は最も低くなります。

ポリパラキシリレン系（XY）は、CVD（化学気相蒸着）によって
真空装置内で成膜する特殊なコーティングです。

ピンホールのない均一な超薄膜（数ミクロン〜数十ミクロン）を形成でき、
コネクタのような微細な隙間にも浸透します。

耐薬品性・耐湿性・電気絶縁性が非常に高い一方、
専用装置が必要なため工程コストが高く、
量産規模が大きい場合に適しています。

主要材料の特性比較を以下に整理します。

種類	耐熱性	耐湿性	リワーク性	コスト	主な車載用途
アクリル系（AR）	中（〜+130°C）	中	良好	低	車室内ECU・インフォテインメント
シリコーン系（SR）	高（〜+200°C超）	高	低	高	エンジンルーム・高温環境
ウレタン系（UR）	中高（〜+125°C）	高	中	中	一般車載ECU・産業用途
エポキシ系（ER）	高	非常に高	不可	中	耐薬品要求が高い用途
パラキシリレン系（XY）	高	非常に高	不可	非常に高	高信頼性・高密度基板

車載用途での適用範囲と限界

コンフォーマルコーティングは、適切な材料と施工条件の組み合わせにより、
多くの車載ECU用途をカバーできます。

しかし、コンフォーマルコーティングにはいくつかの本質的な限界があります。

第一に、コーティング膜は「薄膜」であるため、
圧力のかかる水没環境（長時間の水没・噴流水の直撃）には耐えられません。

IP67・IP68相当の防水性能は、
コンフォーマルコーティング単体では原則として達成できません。

第二に、コーティング膜は機械的な振動に対する「固定効果」を持ちません。

高さのある部品（大型電解コンデンサ・変圧器・大型コネクタなど）は、
コーティングされていても振動荷重を受け続け、
はんだ接合部への応力集中が解消されません。

第三に、施工品質のばらつきリスクがあります。

塗布ムラ・コーティング未塗布箇所（ピンホール）・
コーティングしてはいけない箇所（コネクタ嵌合部・可動部）への
誤塗布などが品質問題の原因になります。

参考規格: IPC-CC-830（コンフォーマルコーティング絶縁材料規格）- IPC公式

施工方法と品質管理のポイント

コンフォーマルコーティングの主な施工方法は以下のとおりです。

選択塗布（Selective Coating）は、ロボットを使って必要な箇所だけに
精密に塗布する方法です。

コーティング不要箇所（コネクタ等）をマスキングなしに自動で避けながら塗布でき、
量産効率と塗布品質の安定性において最も優れた方法です。

車載ECUの量産ラインでは、選択塗布が標準的な選択肢です。

ディップコーティングは、基板全体を材料液に浸漬する方法です。

全面均一に塗布できますが、
コーティング不要箇所（コネクタ等）を事前にマスキングする必要があり、
マスキング作業の工数・マスキング材の廃棄コストが発生します。

スプレーコーティングは、スプレーガンまたは自動スプレー装置で塗布する方法です。

薄い膜が均一に形成できますが、
スプレーミストの飛散によるコーティング不要箇所への付着管理が必要です。

品質管理のポイントとして最も重要なのは、
コーティング膜厚の管理と、コーティング外観の検査です。

コーティング膜厚は、IPC-CC-830などの規格や顧客固有仕様で
乾燥後の膜厚範囲が規定されていることが多く、
接触式膜厚計または渦電流式膜厚計による定期測定が必要です。

外観検査では、UV光（ブラックライト）照射によって
コーティング材の蛍光発色を確認する方法が広く使われています。

ただし、UV検査は塗布の有無は確認できますが、
膜厚の適否・ピンホールの有無には限界があるため、
定期的な断面観察・膜厚測定との組み合わせが推奨されます。

施工環境の管理も重要です。

コーティング前の基板の洗浄・乾燥状態、
施工室の温湿度管理（高湿度環境では気泡・白化が発生することがある）、
材料の粘度管理（攪拌・温度管理）が品質を左右します。

ポッティングとは何か

ポッティングは、電子部品・基板アセンブリを
液状の樹脂材料で完全に封止する保護技術です。

ケース（ポッティングケース）に基板を収めた状態で液状樹脂を流し込み、
硬化させることで、基板全体を樹脂の塊として固定・保護します。

コンフォーマルコーティングが「薄膜で覆う」のに対し、
ポッティングは「樹脂の塊に埋め込む」という根本的な違いがあります。

ポッティング材料の種類と特性比較

ポッティングに使用される材料は主に以下の3種類です。

エポキシ系ポッティング材は、
硬化後に硬質な樹脂塊を形成し、
耐薬品性・耐湿性・電気絶縁性・機械的強度が非常に高い材料です。

接着性が高く、ポッティングケースとの密着性に優れます。

熱伝導率が高いタイプも存在し、
発熱部品を含む電源回路のポッティングで放熱目的にも使用されます。

課題は、硬化物の硬さゆえに温度サイクルでの熱応力が
内包する部品・はんだ接合部に伝わる点です。

弾性率の高いエポキシは、低温時（-40°C等）に特に熱応力が大きくなるため、
選定時には線膨張係数（CTE）と弾性率の組み合わせを部品の熱変形量と比較する
熱応力シミュレーションが推奨されます。

シリコーン系ポッティング材は、
硬化後も柔軟性を保つゴム状の材料です。

耐熱性（-60°C〜+200°C超）・耐寒性が最も高く、
熱応力の吸収性に優れるため、温度サイクルが激しいエンジンルーム用途に適しています。

電気絶縁性・耐湿性も高く、車載用途で広く採用されています。

ただし、エポキシ系に比べると機械的強度（硬さ・引っ張り強度）は低く、
強い衝撃には弱い側面があります。

また、シリコーンは難接着材料であり、
ポッティングケースとの密着性を確保するためにプライマー処理が必要なケースがあります。

ウレタン系ポッティング材は、
硬質から軟質まで幅広い硬度グレードが存在し、
用途に応じた柔軟な選択が可能な材料です。

耐湿性・電気絶縁性のバランスが良く、
コストもエポキシ・シリコーン系の中間程度で扱いやすい材料です。

耐熱性はシリコーン系より劣る（概ね〜+120°C程度）ため、
高温環境への適用には確認が必要です。

主要ポッティング材料の特性比較を以下に整理します。

種類	耐熱性	柔軟性	耐薬品性	コスト	主な車載用途
エポキシ系	高（〜+150°C）	低（硬質）	非常に高	中	防水・耐薬品用途・放熱要求あり
シリコーン系	非常に高（〜+200°C超）	高（軟質）	高	高	高温環境・温度サイクル激しい用途
ウレタン系	中（〜+120°C）	中（選択可）	中高	中低	一般防水用途・低〜中温度環境

車載用途での適用範囲と強み

ポッティングが選択される車載ECUの用途は主に以下のとおりです。

エンジンルーム直近・ギアボックス上など、
振動・衝撃・水・油脂・熱が複合的に作用する過酷な搭載環境では、
コンフォーマルコーティングでは保護性能が不十分であり、
ポッティングが標準的な選択肢になります。

IP67・IP68以上の高度な防水性能が要求される製品では、
ポッティングによる完全封止が最も確実な防水手段です。

ポッティングケースとポッティング材の組み合わせにより、
長時間の水没にも耐える防水性能を実現できます。

また、EMC（電磁適合性）対策として、
シールドケースへのポッティングが電磁ノイズの遮蔽強化に寄与するケースもあります。

さらに、防盗・機密保護の目的で、
基板回路を解析不能にするためにポッティングが採用されるケースもあります。

車載ECU以外では、EV・HEVのバッテリー管理ユニット（BMU）・
パワーコントロールユニット（PCU）のパワー半導体モジュール封止や、
センサモジュールの防水・保護にも幅広く採用されています。

施工方法と品質管理のポイント

ポッティングの施工は、
注型ポッティング装置（ディスペンサ）を用いた自動注入が一般的です。

2液混合型の材料（A液とB液を混合・反応硬化）が多く、
混合比の精度管理が材料特性に直接影響します。

施工の主な工程は以下のとおりです。

まず、基板のポッティングケースへのセット（固定・位置決め）を行います。

次に、ポッティング材の脱泡処理（真空脱泡）を行います。

液状樹脂に含まれる気泡は、硬化後にボイドとして残り、
防水性能や絶縁性能を低下させるため、注入前の真空脱泡が重要です。

注入後も、真空チャンバー内での真空含浸を行うことで
ボイドをさらに低減できます。

その後、規定の温度・時間で加熱硬化または室温硬化を行います。

加熱硬化は硬化時間の短縮と物性安定化に有効ですが、
硬化時の発熱（エポキシ系では発熱量が大きい）に注意が必要です。

品質管理のポイントとして、
注入量の管理・気泡（ボイド）の管理・硬化状態の確認が重要です。

注入量は、ポッティングの深さ（高さ）が基板上の最高部品を
規定量以上覆っているかを確認します。

ボイドの管理は、外観確認に加えてX線検査が有効です。

X線により内部のボイド分布・サイズを非破壊で確認でき、
品質合否基準（ボイド率・最大ボイドサイズ）を設定することが推奨されます。

硬化状態の確認は、デュロメータ（硬度計）による硬度測定や、
硬化後の臭気確認（未硬化成分の揮発）で実施します。

また、ポッティングが施された製品は、
修理・リワークが基本的に不可能である点を設計段階で認識しておく必要があります。

ポッティング後に基板不良が発見された場合、
製品は廃棄となるため、ポッティング前の全数検査体制の整備が不可欠です。

ポッティングとコンフォーマルコーティングの選択基準

設計者が最も悩むのが、「どちらを選ぶべきか」という判断です。

この判断を根拠ある設計決定として行うためには、
複数の評価軸を体系的に検討するフレームワークが必要です。

搭載環境・IP等級からの判断フロー

最初の判断軸は「搭載環境の過酷度とIP等級要求」です。

以下のフローで考えると整理しやすくなります。

ステップ1: 搭載場所の環境クラスを確認する。

ISO 16750（道路車両の電気電子装置の環境条件と試験）では、
車両搭載部位ごとの環境クラスが定義されています。

参考: ISO 16750 – ISO公式

エンジンルーム直近（クラスA）・車室外（クラスB・C）・車室内（クラスD・E）など、
環境クラスに応じた温度・湿度・塩水・振動の暴露条件を確認します。

ステップ2: 要求されるIP等級（IEC 60529）を確認する。

IP等級は2桁の数字で表され、
最初の桁が固体異物（防塵）、2桁目が液体（防水）への保護等級です。

参考: IEC 60529 – IEC公式

代表的なIP等級の防水性能は以下のとおりです。

IP等級	防水性能の内容
IP54	あらゆる方向からの飛沫水に対して保護
IP65	あらゆる方向からの噴流水に対して保護
IP67	一時的な水没（水深1m・30分）に対して保護
IP68	継続的な水没（条件は製造者・ユーザー間で合意）に対して保護

IP65未満の防滴・防水要求であれば、
シリコーン系など適切な材料のコンフォーマルコーティングで対応できるケースがあります。

IP67以上の防水要求がある場合は、
コンフォーマルコーティング単体での対応は原則として困難であり、
ポッティングまたはケースのパッキン（ガスケット）による密閉との
組み合わせ設計が必要です。

ステップ3: 振動・衝撃の要求を確認する。

ISO 16750-3（機械的負荷）に規定された振動・衝撃条件と、
搭載する部品の特性（高さのある部品・重量部品の有無）を照合します。

高さのある大型部品（フィルムコンデンサ・大型電解コンデンサ・変圧器）が搭載される場合、
コンフォーマルコーティングだけでは振動応力を抑制できず、
ポッティングまたは部品固定（アンダーフィル・接着剤固定）との組み合わせが必要です。

ステップ4: 化学的環境を確認する。

オイルミスト・燃料・塩水・溶剤などの化学物質への暴露が想定される場合、
各コーティング・ポッティング材料の耐薬品性を照合します。

ステップ5: 上記を統合して材料・工法を決定する。

環境条件	推奨工法
車室内・低振動・防滴程度	アクリルまたはウレタン系コンフォーマルコーティング
車室内・中程度振動・防水IP5X	ウレタンまたはシリコーン系コンフォーマルコーティング
エンジンルーム・高温・高振動・IP6X	シリコーン系コーティング＋ケースパッキン、またはポッティング
エンジンルーム直近・高温高振動・IP67以上	ポッティング（シリコーン系またはエポキシ系）
過酷環境・高重量部品・完全防水	ポッティング必須

コスト・リワーク性・重量から見た選定トレードオフ

搭載環境だけでなく、コスト・リワーク性・重量も重要な選定要素です。

コストの観点では、
コンフォーマルコーティングのほうが材料費・施工コストともにポッティングより低くなります。

ポッティングはケース費用・材料量・施工設備（注型装置・脱泡装置）・
硬化時間が加わるため、コストは数倍になるケースが一般的です。

量産規模が大きい場合は設備投資が相対的に希薄化されますが、
コスト差は概ね持続します。

リワーク性の観点では、
コンフォーマルコーティング（特にアクリル・ウレタン系）はリワークが可能です。

専用の剥離剤や機械的除去によってコーティングを除去し、
部品の交換・修正・再コーティングが実施できます。

ポッティングは、硬化後のリワークは原則として不可能です。

基板修正が必要な場合、製品全体の廃棄となるため、
設計工数・試作コスト・量産ロス率に大きく影響します。

重量の観点では、
コンフォーマルコーティングの膜重量は通常数グラム〜十数グラム程度です。

一方、ポッティングは封止樹脂の量によっては数十グラム〜数百グラムの重量増となり、
車両の軽量化要求とのトレードオフが生じるケースがあります。

EV・HEVなど重量感度の高い車種では、
ポッティングの採用にあたって重量への影響評価が必要です。

設計仕様書への落とし込み方

選定した工法と材料は、設計仕様書（DS：Design Specification）または
製品図面・製造仕様書に明確に記載する必要があります。

コンフォーマルコーティングの仕様書には以下の項目を含めることを推奨します。

コーティング材料の種類・製品名・製造者、
コーティング厚みの目標値と管理範囲（例：75〜125μm）、
コーティング適用範囲と適用除外範囲（コネクタ・スイッチ・調整部等）、
コーティング外観基準（気泡・白化・剥離の合否基準）、
適用するIPC規格（IPC-CC-830等）のクラス、
膜厚測定の方法・頻度・サンプリング計画、
が最低限必要な記載事項です。

ポッティングの仕様書には以下の項目を含めることを推奨します。

ポッティング材料の種類・製品名・製造者・混合比、
ポッティング深さ（高さ）の目標値と管理範囲、
ボイド管理基準（最大ボイドサイズ・ボイド率）、
硬化条件（温度・時間のプロファイル）、
ポッティング前検査の内容（全数検査・項目）、
施工環境条件（温湿度・脱泡条件）、
が必要な記載事項です。

これらの仕様を曖昧にしたまま製造委託先に発注すると、
施工業者ごとに解釈が異なり、品質ばらつきの原因になります。

現場で起きがちな設計ミスと対策

長年にわたる車載電子機器の設計・製造現場の経験から、
繰り返し見られる設計ミスとその対策を整理します。

ミス1: コネクタ嵌合部へのコーティング汚染

コンフォーマルコーティングがコネクタの嵌合面・端子部に付着すると、
接続抵抗の増大・コネクタの嵌合不良を引き起こします。

対策: コーティング適用除外範囲を図面に明示し、
選択塗布装置のプログラム設定と塗布後の目視・UV検査で確認します。

製品設計段階でコーティング除外ゾーンを考慮したコネクタ配置にすることも有効です。

ミス2: ポッティング後の不良発覚

ポッティング後に電気的不良が発見された場合、
製品は廃棄となります。

ポッティング工程の歩留まり損失は製品コストを直撃します。

対策: ポッティング前に全数電気検査（機能検査・絶縁抵抗測定）を実施する工程を
必ず設けます。

APQP・FMEAでポッティング前検査の重要性を特別特性として位置づけ、
工程設計の段階から組み込むことが必要です。

ミス3: 熱応力によるポッティング材の部品破損

硬質エポキシ系ポッティング材を広い温度範囲で使用すると、
熱膨張差による応力が内包部品（特にセラミックコンデンサや
チップ抵抗器など脆性部品）にかかり、部品クラックが発生することがあります。

対策: ポッティング材のCTE（線膨張係数）と弾性率を
部品・基板のCTEと比較し、
必要に応じて熱応力シミュレーション（FEM解析）を実施します。

硬質エポキシより軟質のシリコーン・ウレタン系を採用するか、
フレキシブルエポキシへの変更を検討します。

ミス4: 材料の選定を施工業者任せにしている

材料選定を製造委託先の施工業者に任せ、
設計者が材料特性を把握していないケースがあります。

この場合、材料変更があっても設計側が気づけず、
品質問題の発生後に初めて材料変更が判明するという事態が起きます。

対策: 設計仕様書に使用材料の種類・グレード・製品名を明記し、
材料変更時には必ず設計承認を経るプロセスを確立します。

施工業者へのPCN（変更通知）発行要件を契約に盛り込むことを推奨します。

ミス5: 環境規制（RoHS・REACH）への未確認

コーティング・ポッティング材料の一部には、
RoHS指令（特定有害物質の制限）やREACH規則（化学物質規制）の
対象物質が含まれるケースがあります。

対策: 材料の選定時に、サプライヤーからSDS（安全データシート）と
RoHS/REACH適合宣言書を取得し、車両メーカーの環境規制要求との
整合性を確認します。

参考: RoHS指令 – 欧州委員会公式

FAQ（よくある質問）

Q1. コンフォーマルコーティングでIP67の防水性能を達成することはできますか？

A1. コンフォーマルコーティング単体でIP67を達成することは、
原則として非常に困難です。

コンフォーマルコーティングは薄膜（通常50〜200μm）であり、
水没時の静水圧に対して基板の完全な防水保護を行う設計は、
規格上も製品特性上も想定されていません。

IP67以上の防水要求がある場合は、
ケースとガスケット（パッキン）による密閉設計またはポッティングによる完全封止が
必要です。

ただし、ケース密閉設計と組み合わせてコーティングを「二重防護」として使用するケースはあります。

Q2. コンフォーマルコーティングとポッティングを同じ製品に組み合わせて使うことはできますか？

A2. 可能です。

例えば、基板全体にコンフォーマルコーティングを施し、
特定の高リスク部品（大型電解コンデンサ・変圧器等）の根元だけに
局所的な接着剤固定を行うような組み合わせは実践的なアプローチです。

また、ケース密閉設計（ガスケット防水）の内部基板に
コンフォーマルコーティングを組み合わせることで、
万一のケース密閉失効時のバックアップ防水として機能させる設計もあります。

ただし、コンフォーマルコーティング後にポッティングを行う場合は、
コーティング材とポッティング材の化学的相性（接着性・相溶性）を
事前に確認することが必要です。

Q3. ポッティング後の製品はまったく修理・リワークができないのですか？

A3. 硬化した樹脂の種類によりますが、
基本的には「非常に困難」または「実用上不可能」です。

ウレタン系の一部は専用の剥離剤で軟化させて除去できる場合がありますが、
エポキシ系・シリコーン系は機械的な切削・研削でしか除去できず、
その過程で内部の基板・部品へのダメージが避けられません。

実務上は、ポッティング後の製品は修理不能品として扱い、
ポッティング前の検査を徹底することでポッティング後の不良ゼロを目指す設計思想が適切です。

Q4. ポッティングは放熱効果がありますか？

A4. 一部のエポキシ系ポッティング材は熱伝導性フィラー（アルミナ・窒化ホウ素等）を
添加した高熱伝導グレードが存在し、
発熱部品からポッティングケースへの熱伝達を促進する放熱効果が得られます。

EV・HEV用のパワーモジュールや車載DC-DCコンバータでは、
防水・防振と放熱を兼ねる目的でポッティングが採用されるケースが増えています。

ただし、熱伝導性フィラー入りポッティング材は、
無フィラー品より材料コストが高く、
比重が大きいため重量増にも影響します。

Q5. コンフォーマルコーティングの膜厚はどの程度が適切ですか？

A5. IPC-CC-830およびIPC-A-610の規定では、
コーティング材の種類によって推奨膜厚範囲が定められています。

アクリル系・ウレタン系は25〜130μm程度、
シリコーン系は50〜210μm程度が一般的な推奨範囲です。

実際の仕様は顧客要求・搭載環境・使用材料によって異なり、
車両メーカーやTier1のCSR（顧客固有要求事項）で
膜厚範囲が指定されることもあります。

薄すぎると保護効果が不十分になり、
厚すぎるとコーティング膜の内部応力・亀裂リスクが増します。

サプライヤー推奨値と顧客要求の両方を確認した上で
仕様を設定することを推奨します。

Q6. ポッティングとコンフォーマルコーティング、どちらが車載ECUで多く使われているのですか？

A6. 搭載環境と用途によって異なりますが、
量産ベースではコンフォーマルコーティングのほうが広く使われています。

車室内のECU（インフォテインメント・ADAS・ボディ制御など）では
コンフォーマルコーティングが標準的です。

エンジンルーム直近・トランスミッション・サスペンション近傍など
過酷な環境に置かれるECUではポッティングの採用が多くなります。

近年はEV・HEVの普及に伴い、
パワーデバイスモジュールのポッティング採用が増加傾向にあります。

Q7. 施工委託先を選定する際の評価ポイントは何ですか？

A7. 以下の観点から評価することを推奨します。

IATF 16949またはISO 9001の認証取得状況、
コーティング・ポッティング専用装置の保有状況（選択塗布装置・注型装置・脱泡設備）、
膜厚測定・X線検査などの品質確認設備の有無、
材料の管理実績（ロット管理・保管環境管理）、
施工実績（特に車載品の実績件数・顧客名）、
品質記録の提出能力（施工記録・検査データの提供可否）、
これらを確認した上で、試作段階から品質確認を行いながら進めることが重要です。
