製品が市場に出たあとにリコールが発表される。
その原因を遡っていくと、基板の内部に潜んでいた小さな欠陥にたどり着くことが少なくありません。
外観検査に合格し、出荷検査もクリアした基板が、数か月後、あるいは数年後に突然機能を失う。
その裏側には、はんだクラックや内部断線という、肉眼では絶対に見えない不良が隠れています。
この記事では、リコールの引き金になりやすい基板の見えない欠陥について、発生のメカニズムから検査をすり抜けてしまう理由、そして現場で実践できる対策まで、体系的に解説します。
品質管理や設計、購買の立場で基板を扱う方にとって、明日からの判断材料になる内容を目指しました。
なぜ基板の”見えない欠陥”はリコールにつながるのか
リコールの引き金になる基板不良の実態
基板の不良は、リコールの原因として決して珍しいものではありません。
家電製品や自動車部品、産業機器など、あらゆる電子機器の心臓部には基板が使われています。
その基板に不具合が生じれば、発熱や誤動作、最悪の場合は発火につながることもあります。
消費者庁は消費生活用製品安全法に基づき、重大製品事故の情報を公表しています。
電子機器の発火や動作不良に関する事故情報は、消費者庁の公表ページで継続的に確認することができます。(参考:消費者庁「消費生活用製品の重大製品事故等に関する公表情報」 https://www.caa.go.jp/notice/release/2020/ )
こうした事故情報を丁寧に読み解いていくと、原因の多くが初期不良ではなく、時間が経ってから顕在化した不具合であることに気づきます。
つまり、出荷時点では正常に動作していた製品が、使用を重ねるうちに壊れていくのです。
これは、基板の内部に潜在的な欠陥があり、それが熱や振動、経年劣化によってじわじわと進行し、ある時点で完全な断線や短絡に至るという典型的なパターンを示しています。
リコールという結果だけを見ると突発的な事故に思えますが、実際には数か月、数年単位でゆっくり進行してきた劣化の最終地点であることがほとんどです。
さらに見落とされがちなのが、リコールにかかる本当のコストです。
回収と修理、代替品の手配にかかる直接的な費用はもちろん大きな負担ですが、それ以上に響くのは、ブランドへの信頼が長期間にわたって傷つくことです。
一度リコールを経験した企業は、次の製品発売時にも、取引先や消費者から厳しい目で見られ続けます。
見えない欠陥への投資は、目先の検査コストとしてではなく、将来の信頼コストを先払いしているものだと捉えると、経営判断としても筋が通ります。
「見た目は正常」がもっとも危険な理由
外観上まったく異常が見当たらない基板ほど、実は注意が必要です。
なぜなら、内部断線やはんだクラックは、その名の通り基板の内部や、はんだ接合部の奥深くで発生するからです。
表面のシルク印刷や部品の配置、はんだの外観フィレット形状に異常がなくても、銅箔配線の内部やスルーホールの内壁には、目に見えないレベルのクラックが進行していることがあります。
不良解析の現場に関わってきた経験の中でも、外観検査担当者が異常なしと判断した基板の中に、断面研磨をして初めて発見される断線が存在するケースを何度も見てきました。
見た目の正常さは、内部の健全性を保証しません。
この前提を品質管理の出発点に置くことが、リコールを未然に防ぐ第一歩になります。
逆に言えば、外観が綺麗すぎる基板ほど油断しやすいという逆説も、現場では起こりがちです。
外観の美しさと内部の信頼性は、別の軸で評価するべき指標だと考えてください。
内部断線が起こるメカニズムを徹底解説
銅箔配線に生じる微細な断線パターン
内部断線は、主に基板内部の銅箔配線やスルーホールのめっき部分に発生します。
基板は、絶縁層と銅箔層を積層して作られており、層間を電気的につなぐためにスルーホールやビアと呼ばれる微細な穴にめっきを施しています。
このめっき層は非常に薄く、数十マイクロメートル程度の厚みしかありません。

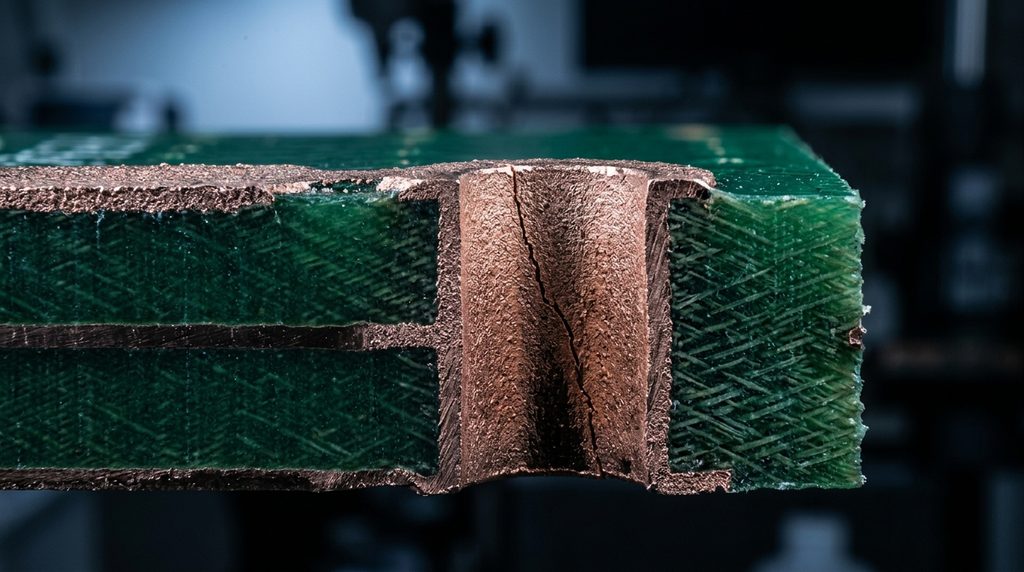

熱膨張と収縮を繰り返す中で、このめっき層に疲労が蓄積し、円筒状のめっき部分、いわゆるバレル部分に微細なクラックが入ることがあります。
これがさらに進行すると、電気的な導通が失われ、内部断線に至ります。
外側からは基板の反りも変色も確認できないため、通電テストで異常が出るまで発見が難しいという厄介な特徴があります。
基材と銅箔の間で生じる剥離、いわゆるデラミネーションも、内部断線の引き金になることがあります。
積層時のプレス圧力や温度が適切でないと、層間の密着力が不足し、後工程での熱ストレスによって剥離が進行しやすくなります。
近年増えているHDI基板、いわゆる高密度実装基板では、微細なビアを積み重ねるビルドアップ構造が使われることが多く、一本あたりのビアが担う電流経路が細くなる分、疲労に対する余裕も小さくなります。
小型化や多層化が進むほど、内部断線に対する設計上のマージンは狭くなっていく、という点は、基板の高機能化と表裏一体のリスクとして押さえておく必要があります。
内部断線を引き起こす製造・実装工程の要因
内部断線の原因は、単一ではありません。
複数の工程要因が重なり合って発生することがほとんどです。
代表的な要因として、まず基板製造時のめっき厚のばらつきが挙げられます。
めっき液の濃度管理や電流密度の設定にわずかなずれがあると、スルーホール内壁のめっき厚が局所的に薄くなり、疲労寿命が短くなります。
次に、実装工程での過度な熱衝撃も見逃せません。
リフロー炉やウェーブはんだ付けの工程で、基板に急激な温度変化が加わると、銅箔とガラスエポキシ基材の熱膨張係数の違いから、内部に応力が集中します。
さらに、基板の反り、いわゆるウォーページも大きな要因です。
実装後の基板が反った状態のまま筐体に固定されると、常時応力がかかり続け、疲労破壊が早まります。
これらの要因は、それぞれ単独では大きな問題にならないレベルであっても、複数が重なることで疲労寿命を大きく縮めてしまう点に注意が必要です。
設計時の余裕と、製造時の管理値の両方を見直す視点が欠かせません。
現場で見落とされやすいポイント
ここで、現場の実感としてお伝えしたいことがあります。
内部断線は、出荷検査の通電テストをすり抜けることが珍しくありません。
なぜなら、クラックが完全に導体を分断する手前の半断線状態では、わずかな導通が残っており、テスターやファンクションテストでは正常と判定されてしまうからです。
この半断線状態の基板は、現場ではいわば時限爆弾のような存在です。
振動や温度サイクルが加わるたびにクラックが少しずつ進行し、ある日突然、完全に断線します。
実践上の注意点として、通電テストだけに頼らず、加速試験、具体的には温度サイクル試験や振動試験を組み合わせて評価することが欠かせません。
単発の合否判定ではなく、時間経過に対する挙動を確認する視点が重要です。
もうひとつ付け加えると、量産初期には問題がなかった工程が、生産数の増加やロットの切り替え、設備のメンテナンス周期の変化によって、後から不良を出し始めることがあります。
量産開始時の検証結果を過信せず、定点観測を続ける姿勢が、見えない不良の早期発見につながります。
はんだクラックはなぜ発生するのか
熱膨張係数のミスマッチが生む応力
はんだクラックの多くは、部品と基板の熱膨張係数の違いによって引き起こされます。
電子部品と基板は、異なる材料で構成されているため、温度変化に対する伸び縮みの度合いが異なります。
この違いが、はんだ接合部に繰り返しの応力を与え続けます。
特に、BGAやQFNのような部品は、はんだボールやはんだ接合面積が小さく、応力が集中しやすい構造です。
温度サイクルを繰り返すたびに、はんだ接合部の内部で金属疲労が蓄積し、やがて微細なクラックが生じます。
このクラックは、はんだの外観フィレット部分ではなく、部品側の接合界面や基板側のランド界面といった、外から見えない位置に発生することが多いのが特徴です。
なお、環境規制への対応で主流となった鉛フリーはんだは、従来の鉛入りはんだと比べて延性がやや低く、クラックの進展挙動が異なる傾向があるとされています。
材料が変わったことで、これまでの経験則がそのまま通用しなくなっている部分もある、という点は覚えておいて損はありません。
自動車や産業機器のように、常時振動にさらされる環境で使われる基板では、熱サイクルによる応力に加えて、機械的な振動による応力も同時にかかります。
こうした過酷環境向けの製品では、JIS C 60068に代表される環境試験規格に沿った温度サイクル試験や振動試験を組み合わせて評価することが一般的です。
一般民生機器の基準をそのまま流用してしまうと、実使用環境の厳しさを過小評価してしまう恐れがあるため、用途に応じた評価条件の見直しが欠かせません。
リフロー温度プロファイル管理の重要性
はんだクラックの発生には、製造時の温度プロファイル管理も深く関わっています。
リフロー工程では、予熱、本加熱、冷却という段階を経てはんだを溶融、凝固させますが、この温度勾配が急峻すぎると、はんだ内部に残留応力が生じます。
残留応力を抱えたまま出荷された基板は、実使用環境でのわずかな温度変化にも耐えにくくなります。
つまり、たとえ最終製品の外観検査で問題がなくても、製造段階ですでに壊れやすい種が仕込まれていることがあるのです。
これは、量産初期にはトラブルがなくても、生産数が増え、はんだ供給ロットや炉のメンテナンス状況が変わったタイミングで、突然クラック不良が増加する現象の一因にもなります。
温度プロファイルは、一度設定したら終わりではなく、炉の経年変化に合わせて継続的に見直すべき管理項目だと考えてください。
基板のたわみ、フレックスクラックという盲点
もうひとつ見落とされがちなのが、基板そのものの機械的な曲げによって生じるクラックです。
実装後の基板を分割する工程や、コネクタの挿抜、筐体への組み込み作業で、基板にわずかなたわみが加わることがあります。
このたわみが、特にセラミックコンデンサのはんだ接合部に集中し、クラックを誘発することが知られています。
このタイプの不良はフレックスクラックと呼ばれ、部品の取り扱いや基板レイアウトの工夫によって低減できることが、はんだ付けに関する技術情報でも紹介されています。
現場での注意点として、基板の分割工程やコネクタ挿抜作業の治具設計を見直すだけで、フレックスクラックの発生率を大きく下げられるケースがあります。
見えない不良だからこそ、発生源となる工程そのものを疑う視点が欠かせません。
作業者の手作業に依存する工程ほど、たわみの発生にばらつきが出やすいという点も、あわせて意識しておきたいところです。
なぜ検査をすり抜けるのか 外観検査の限界
AOI(自動外観検査)が拾えない不良
多くの基板メーカーや実装工場では、AOI、自動光学外観検査を導入しています。
AOIは、カメラで基板表面を撮影し、部品の有無やはんだの形状を画像処理で判定する検査手法です。
非常に高速かつ効率的な検査方法ですが、原理的な限界も抱えています。
はんだ接合部は光沢があり、角度によって反射の仕方が変わるため、外観上は良好に見えても、内部にボイド、つまり空洞やクラックが存在するケースを見抜くことができません。
つまり、AOIは表面の形状異常を検出する検査であり、内部の健全性を保証する検査ではないのです。
この違いを理解せずにAOIだけに依存すると、内部断線やはんだクラックといった見えない不良を見逃すリスクが高まります。
AOIは異物混入や部品欠品、極端な位置ずれといった不良には非常に強い検査手法です。
その強みと限界を正しく切り分けて使うことが、検査体制全体の信頼性を左右します。
X線検査・断面(クロスセクション)分析の必要性
内部の不良を捉えるためには、X線検査や断面分析といった、より踏み込んだ検査手法が必要です。

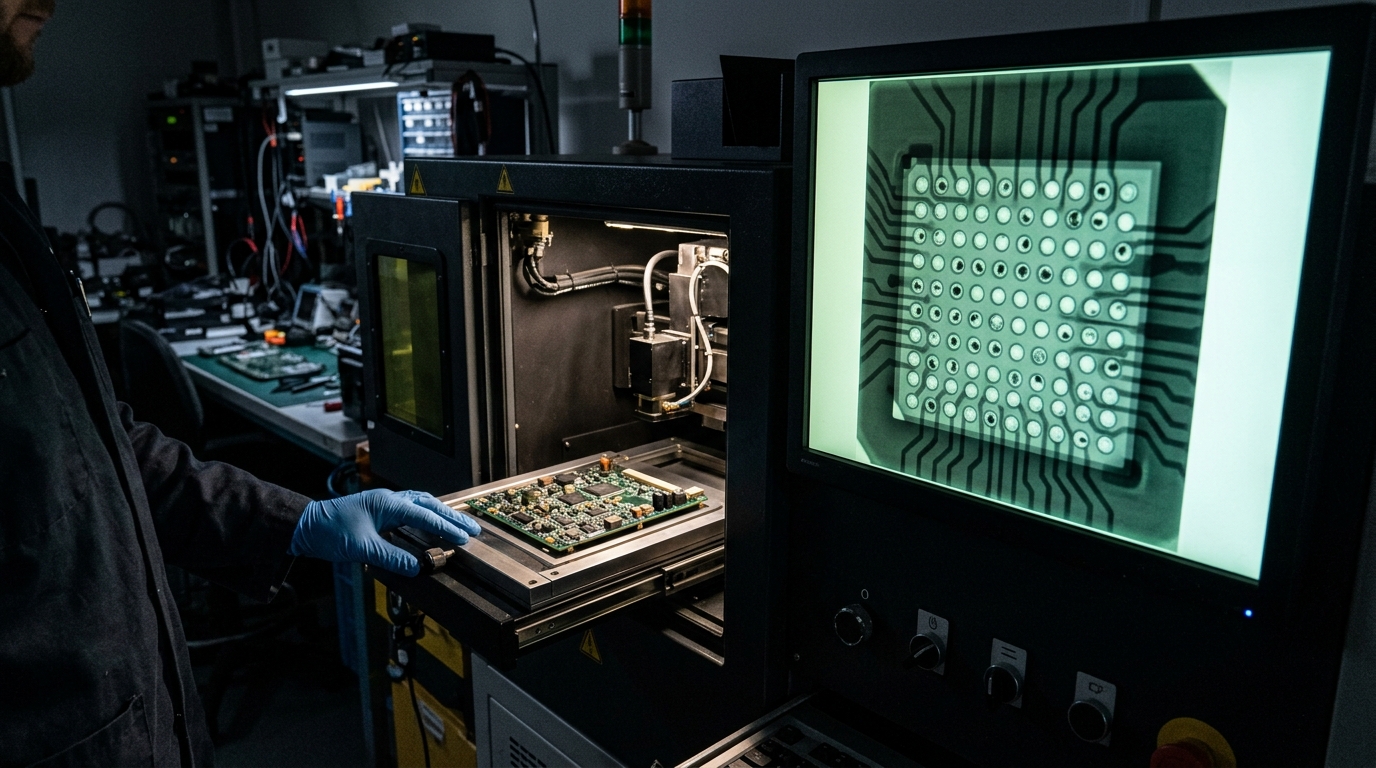

X線検査は、はんだ内部のボイドやBGAのはんだボールの状態を非破壊で確認できる有効な手段です。
一方、断面分析は、基板やはんだ接合部を実際に切断し、研磨した上で顕微鏡観察を行う手法で、内部断線やクラックの有無を直接的に確認できます。
ただし、断面分析は破壊検査であるため、全数検査には向きません。
現実的な運用としては、X線検査を抜き取りや重要部位に絞って実施し、市場不良やクレームが発生した際には断面分析で根本原因を特定するという、段階的なアプローチが有効です。
コストと網羅性はトレードオフの関係にあるため、すべてを検査しようとするのではなく、リスクの高い部位や部品に検査リソースを集中させる発想が現実的です。
具体的な運用としては、抜き取り検査のロットサイズと合格判定基準をあらかじめ定めておき、不良率が管理値を超えた場合には全数検査に切り替える、といった段階的なルールを設けている現場が多く見られます。
検査を増やすかどうかを都度の判断に委ねるのではなく、あらかじめ基準を数値で決めておくことが、属人化を防ぎ、見えない不良の見逃しを減らすことにつながります。
IPC-A-610に基づく受け入れ基準との関係
はんだ接合部の良否判定には、国際的に広く使われている受け入れ基準があります。
その代表格が、IPC-A-610です。
この基準は、電子機器の実装業界団体であるIPC、現在はGlobal Electronics Associationとして活動している団体が策定しているもので、はんだ接合の外観や許容範囲について詳細な判定基準を定めています。(参考:Global Electronics Association(旧IPC) https://www.electronics.org/ )
IPC-A-610は、あくまで外観上の受け入れ基準であり、内部の健全性まで保証するものではないという点には注意が必要です。
とはいえ、外観基準を満たしていない接合部は、そもそも内部品質も疑わしいと考えるのが妥当です。
外観基準の遵守は、内部欠陥の発生確率を下げるための最低ラインとして位置づけるのが、実務的な考え方です。
自社の受け入れ基準がIPC-A-610のどのクラス(一般民生用、産業用、高信頼性用など)に相当するのかを、製品の用途に照らして明確にしておくことも大切です。
リコールを防ぐための実践的な対策
設計段階でできること
見えない不良への対策は、製造工程だけでなく、設計段階から始めるべきです。
製造しやすい設計、いわゆるDFMの観点では、部品の配置や基板の分割ライン、コネクタの位置などを、応力が集中しにくいレイアウトにすることが有効です。
例えば、大型のコネクタや振動の影響を受けやすい部品は、基板の固定点に近い位置に配置することで、たわみによる応力を軽減できます。
また、検査しやすい設計、いわゆるDFTの観点からは、内部断線を検出しやすいテストポイントをあらかじめ基板上に配置しておくことも重要です。
設計段階での小さな工夫が、量産後の不良発生率を大きく左右します。
設計者と品質保証部門が、量産開始前の段階から情報を共有できているかどうかも、実は見えない不良の発生率に直結する要素です。
製造工程での品質管理ポイント
製造工程においては、温度プロファイルの継続的なモニタリングが欠かせません。
リフロー炉の温度プロファイルは、炉のメンテナンス状況や基板の熱容量によって微妙に変化するため、定期的な実測と管理限界の設定が必要です。
また、めっき工程における電流密度や薬液濃度の管理も、内部断線を防ぐ上で重要な要素です。
これらの工程パラメータは、目に見える不良として現れる前に、数値としての異常兆候を示すことが多いため、統計的工程管理、いわゆるSPCの考え方を取り入れることをおすすめします。
数値の小さな変化を見逃さない体制こそが、見えない不良を未然に防ぐ最大の武器になります。
異常が数値として現れてから対応するのではなく、傾向の変化を捉えて先回りする姿勢が、品質管理の質を大きく分けます。
サプライヤー選定・監査で確認すべきこと
自社で基板を製造していない場合、サプライヤーの品質管理体制を見極めることが、リコール防止の鍵になります。
監査の際には、単に検査をしているかどうかではなく、どのような検査を、どの頻度で、どの基準で行っているかまで踏み込んで確認することが大切です。
具体的には、X線検査や断面分析の実施頻度、温度プロファイルの管理記録、不良発生時のトレーサビリティ体制などを確認しましょう。
これまでの経験上、書類上は立派な品質管理体制を掲げていても、実際の記録を見せてもらうと運用が形骸化しているサプライヤーは少なくありません。
現場を実際に見て、記録の実物を確認するというひと手間が、将来のリコールリスクを大きく減らします。
価格や納期だけでサプライヤーを評価するのではなく、不良が発生したときにどこまで一緒に原因を追いかけてくれるか、という姿勢そのものも評価軸に加えることをおすすめします。
あわせて重要なのが、ロット単位でのトレーサビリティです。
原材料のロット、めっき工程の条件、リフロー炉の号機やプログラム番号までを紐づけて記録しておけば、万が一不良が発生した際に、影響範囲を迅速かつ正確に特定できます。
トレーサビリティが不十分だと、疑わしいロットを広く回収せざるを得なくなり、リコールの範囲そのものが不必要に拡大してしまうことがあります。
見えない不良への備えは、発生を防ぐことだけでなく、発生したときに被害を最小限に抑える仕組みまでを含めて考えるべきです。
現場で使える品質管理チェックリスト
ここまでの内容を、実務で使いやすいようにチェックリストの形でまとめます。
自社やサプライヤーの体制を棚卸しする際の参考にしてください。
- 出荷検査は通電テストのみに依存していないか、加速試験を組み合わせているか
- リフロー炉の温度プロファイルを定期的に実測し、記録を残しているか
- X線検査を、少なくとも重要部品やリスクの高い部位に対して実施しているか
- 市場不良やクレーム発生時に、断面分析まで踏み込んで原因究明する体制があるか
- 基板の分割やコネクタ挿抜などの手作業工程で、たわみを抑える治具を使っているか
- サプライヤー監査で、検査記録の実物を確認しているか
- 設計段階で、応力が集中しやすい部品配置になっていないか確認しているか
これらの項目は、一つひとつは地味に見えるかもしれません。
ですが、リコールにつながる見えない不良の多くは、こうした地味な管理項目の積み重ねの隙間から生まれてきます。
チェックリストをそのまま使う場合は、まず自社の現状を正直に採点することから始めてください。
すべての項目に丸をつけられる企業はまれです。
大切なのは、できていない項目を認識したうえで、優先順位をつけて一つずつ潰していくことです。
特に、通電テストへの依存度と、サプライヤー監査での記録確認の二つは、比較的少ない投資で改善できる項目であることが多いため、着手しやすい起点になります。
よくある質問
Q1. 内部断線とはんだクラックの違いは何ですか
内部断線は、基板内部の銅箔配線やスルーホールのめっき部分に生じる断線です。
一方、はんだクラックは、部品と基板を接合するはんだ接合部に生じるクラックです。
発生する場所は異なりますが、どちらも熱や振動による疲労の蓄積が主な原因である点は共通しています。
Q2. 出荷検査に合格した基板でも、後から不良になることはありますか
はい、あります。
内部断線やはんだクラックは、完全に断線する手前の状態では通電テストをすり抜けることがあります。
出荷後の使用環境下で温度サイクルや振動が繰り返されることで、少しずつクラックが進行し、ある時点で完全な不良に至ります。
Q3. AOI検査だけでは不十分なのでしょうか
AOIは表面の形状異常を検出する検査であり、内部の健全性までは保証できません。
重要な製品や高い信頼性が求められる基板では、X線検査や断面分析を組み合わせた多層的な検査体制が推奨されます。
Q4. 見えない不良を防ぐために、まず何から始めればよいですか
まずは、現在の検査体制がどこまでカバーできているかを棚卸しすることをおすすめします。
外観検査のみに依存していないか、温度プロファイルの管理記録が残っているか、といった観点から、自社やサプライヤーの体制を見直すことが第一歩になります。
Q5. リコールが発生した場合、原因調査はどのように進めればよいですか
不良品の断面分析による物理的な原因特定に加え、製造記録、具体的には温度プロファイルやめっき条件、ロット情報を遡って確認することが基本です。
消費者庁やNITE、製品評価技術基盤機構が公表している事故情報も、類似事例を把握するうえで参考になります。(参考:NITE 製品評価技術基盤機構 https://www.nite.go.jp/ )
Q6. コストをかけずにできる対策はありますか
検査機器の新規導入が難しい場合でも、既存の工程記録を見直すだけでできることがあります。
例えば、リフロー炉の温度プロファイルの記録頻度を上げる、基板分割やコネクタ挿抜の作業手順を見直してたわみを抑える、といった対策は、大きな投資をせずに始められます。
まずは自社の工程の中で、応力がかかりやすいポイントを洗い出すことから始めてみてください。
Q7. 内製と外注、どちらのほうがリコールリスクを管理しやすいですか
一概にどちらが優れているとは言えません。
内製であれば工程の情報を直接把握できる分、管理の主導権を持ちやすいという利点があります。
一方で外注の場合は、専業メーカーならではの検査設備や知見を活用できる利点があります。
重要なのは内製か外注かではなく、どちらの場合でも工程データと検査記録にきちんとアクセスできる状態を維持できているかどうかです。
まとめ
基板の見えない欠陥は、静かに、しかし確実にリコールリスクを高めていきます。
内部断線もはんだクラックも、発生の瞬間には誰の目にも留まりません。
出荷検査という一つの関門を通過したからといって、その基板の将来が保証されたわけではないのです。
だからこそ、設計、製造、検査のそれぞれの段階で、見えないものを見ようとする姿勢そのものが、品質を守る最大の防波堤になります。
完璧な検査体制を一度に作ろうとする必要はありません。
まずはチェックリストの中から一つでも、自社の弱点になっている項目に手をつけてみることが、確実な前進につながります。
今回ご紹介した内容が、皆さんの現場での判断や、サプライヤーとの対話の一助になれば幸いです。
