基板を検査していて、パッドの周りやソルダーレジストの上に小さな球状のはんだが付着しているのを見つけた。
そんな経験はないでしょうか。
はんだボールは、一見小さくて無害に見えるものの、放置すると電気的なショートや市場不具合につながる可能性がある実装不良のひとつです。
厄介なのは、原因がひとつではないという点です。
リフローの温度プロファイル、クリームはんだの印刷工程、部品の実装条件や基板のパターン設計。
これらが複雑に絡み合って発生するため、「なんとなくリフロー炉の温度を上げてみる」といった対症療法では再発を防げないことが少なくありません。
この記事では、はんだボールが発生するメカニズムを「リフロー要因」「印刷要因」「部品・基板要因」の3つに整理し、それぞれの原因と現場で実践できる対策を、実務の視点から具体的に解説します。
発生箇所やサイズから原因を推定する実践的な見極め方や、工程別のチェックリストも用意しました。
自社のはんだボールがどのパターンに近いか照らし合わせながら読み進めてください。
そもそも「はんだボール」とは何か
はんだボールの定義と発生する仕組み
はんだボールとは、はんだ付けの本来の接合部から分離し、球状に固まって基板上に残留する微小なはんだの粒のことです。
主にリフローはんだ付けの工程で発生しますが、噴流(フロー)はんだ付けや手はんだ付けでも発生することがあります。
発生の基本メカニズムはシンプルです。
クリームはんだは、金属粉末とフラックス(還元剤や活性剤を含む媒体)を混ぜ合わせたペースト状の材料です。
リフロー炉の熱によってフラックスが働き、金属粉末どうしが融合してひとつの大きなはんだの塊になり、部品と基板を接合します。
ところが、何らかの理由で金属粉末の一部が本体のはんだと融合できずに孤立してしまうと、それが冷えて固まり、球状の異物として基板上に残ってしまうのです。
つまりはんだボールとは、本来ひとつになるはずだったはんだが、途中で「はぐれてしまった」結果と捉えると理解しやすくなります。
「小さいから問題ない」では済まされない理由
現場でよくあるのが、はんだボールを見つけても「小さいから大丈夫だろう」と判断してしまうケースです。
たしかに、基板から完全に外れて転がり落ちるようなはんだボールであれば、実害につながらないことも多いでしょう。
しかし注意すべきは、検査の時点ではフラックスの残渣によって基板にわずかに固着しているものの、その後の輸送中の振動や、製品使用時の温度変化・衝撃によって剥がれ落ち、隣接する導体パターンの上に移動してショートを引き起こすケースです。
さらに厄介なのは、こうした不具合は再現性が低いという点です。
市場で不具合が発生して基板が返却されてきても、輸送中の振動ではんだボール自体が脱落してしまい、社内で再検査すると良品判定になってしまうことがあります。
これははんだボール特有の解析の難しさであり、筆者自身も過去に、返却基板の外観検査だけでは原因を特定できず、出荷前の検査記録や写真まで遡ってようやく原因箇所を絞り込めたという経験があります。
見た目の小ささだけで安全と判断せず、発生箇所が導体パターンの近くかどうか、固着の強さはどうかまで含めて評価することが実務上は重要です。
IPC-A-610が示す合否判定の考え方
はんだボールの合否をどう判定するかについては、電子組立品の受入基準として世界的に広く使われている国際規格、IPC-A-610に考え方が示されています。
IPC(IPC International)は、電子機器製造の品質基準を策定する国際的な業界団体で、日本国内向けの情報はIPC Japan公式サイトでも公開されています。
同規格では、はんだボールは基本的に望ましくない状態として扱われますが、フラックス残渣や絶縁物によって完全に封止されており、通常の使用環境で動いたり脱落したりしないことが確認できる場合に限り、許容される場合があるという考え方が採用されています。
具体的なクラス分けや許容条件の詳細は改訂によって変更されることがあるため、自社の品質基準として運用する際は、必ず最新版のIPC-A-610原文を確認することをおすすめします。
社内の受入基準を作る際に「なんとなく小さいから合格」ではなく、規格が示す考え方を基準に判断基準を明文化しておくと、検査員による判定のばらつきを防げます。
なお、IPC-A-610はあくまで外観の視覚的な許容基準を示す規格であり、断面評価やX線検査の基準そのものは対象外です。
パッド下やBGAのボール下など、目視では確認できない位置に潜んでいるはんだボールを検出したい場合は、X線検査(AXI)を組み合わせた検査体制の構築もあわせて検討する価値があります。
はんだボールの原因は「リフロー」「印刷」「部品・基板」の3つに集約される
はんだボールの原因は数多く挙げられますが、実務上は工程軸で整理すると原因の切り分けがしやすくなります。
具体的には、リフロー炉の温度プロファイルに起因するもの、クリームはんだの印刷工程に起因するもの、部品の実装条件や基板のパターン設計に起因するものの3つです。
たとえば基板全体に細かいはんだボールが散らばっているなら予備加熱の設定を疑い、特定の部品の周辺だけに集中しているなら印刷や実装圧力を疑う、といった具合に、発生パターンと工程を結びつけて考えることで、無駄な調整を減らせます。
以降の章では、この3つの要因ごとに、発生メカニズムと現場での対策を具体的に見ていきます。

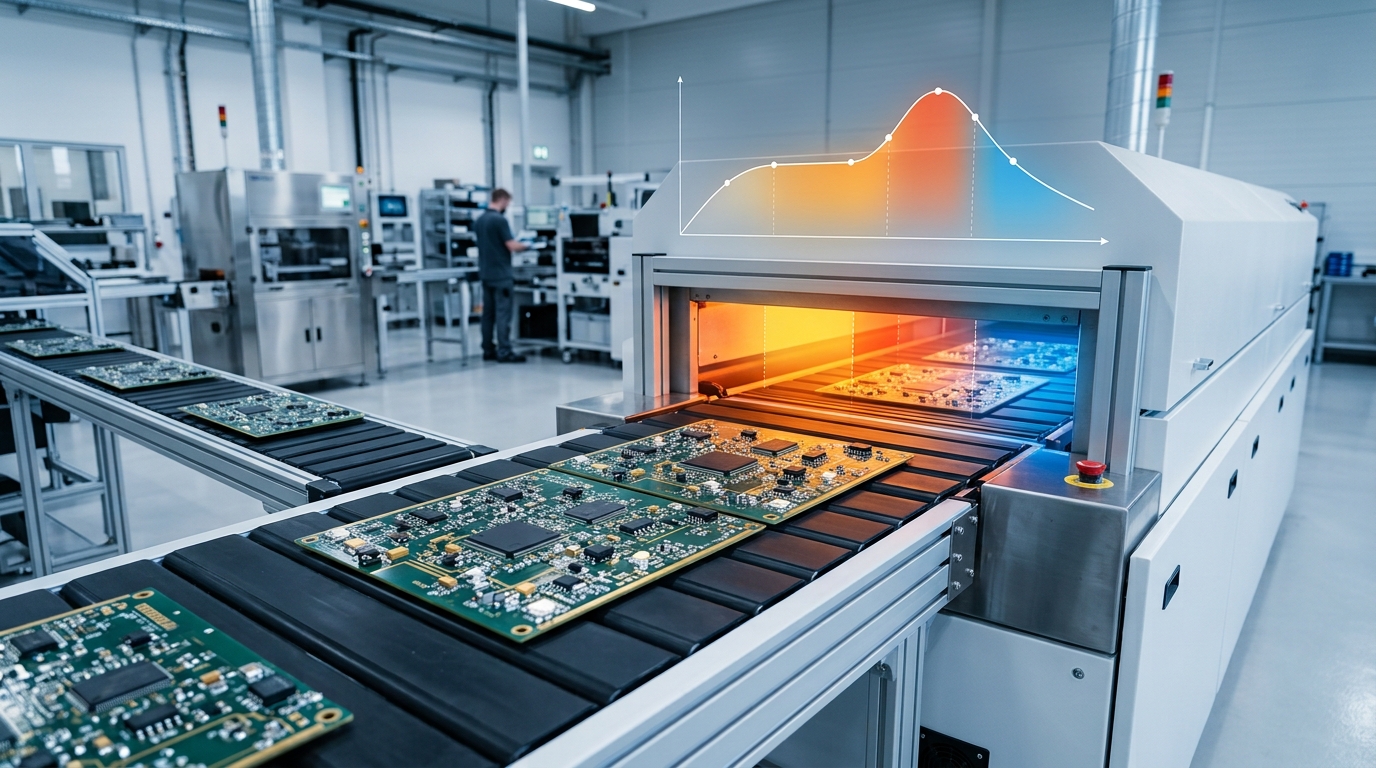

【リフロー要因】温度プロファイルの設計ミスが引き起こすはんだボール
予備加熱(プリヒート)の急激な温度上昇が招く飛散
リフロー不良の中でも発生頻度が高いのが、予備加熱時の急激な温度上昇によるものです。
クリームはんだには、金属粉末を練り込むための溶剤やフラックス成分が含まれています。
予備加熱の温度上昇速度が速すぎると、これらの溶剤やフラックス成分が急激に沸騰・揮発し、その勢いではんだの微粒子が周囲に飛び散ってしまいます。
飛び散った微粒子はメインのはんだ接合部に戻ることができず、そのまま冷えて固まり、基板のあちこちにはんだボールとして残ってしまうのです。
一般的な目安として、予備加熱ゾーンの昇温速度は1〜2℃/秒程度に抑えることが推奨されています。
急ぎすぎず、じっくりと温度を上げていくイメージを持つとよいでしょう。
ソーク(均熱)不足がフラックスの脱酸作用を妨げる
予備加熱の後には、基板全体の温度差を均一にならすソーク(均熱)ゾーンがあります。
このソーク時間が不十分だと、基板上の部品ごとの熱容量差によって温度ムラが残ったまま本加熱に入ってしまい、部分的にフラックスの脱酸(はんだ表面の酸化膜を除去する)作用が十分に働かないまま溶融が始まります。
酸化膜が残った状態のはんだ粉末は、隣接する粉末どうしとうまく融合できず、孤立した粒として取り残されやすくなります。
これがソーク不足によるはんだボールのメカニズムです。
基板の熱容量が大きい多層基板や、大型部品と小型部品が混在する基板ほど、この温度ムラの影響を受けやすい傾向があります。
ピーク温度・冷却条件のミスマッチ
予備加熱・ソークだけでなく、本加熱時のピーク温度や、その後の冷却条件も、はんだボールの発生に影響します。
ピーク温度が低すぎたり、溶融状態を保つ時間(リフロータイム)が短すぎたりすると、はんだが十分に濡れ広がらないまま冷却に入ってしまい、融合しきれなかった微粒子が球状のまま残留することがあります。
逆に、冷却速度が速すぎる場合も、はんだが固まる直前の流動性が高い状態で振動や気流の影響を受けやすくなり、微粒子が飛散する一因になるといわれています。
プロファイルは予備加熱だけを見るのではなく、予備加熱・ソーク・本加熱・冷却という一連の流れ全体で設計することが欠かせません。
現場で実践すべきプロファイル調整の勘所
プロファイル調整で筆者が特に重視しているのは、炉の設定温度だけを見るのではなく、実際に基板に熱電対を複数箇所(大型部品直下、小型チップ部品付近、基板中央など)に取り付けて、実測プロファイルを取ることです。
炉のパネル上の設定値と、基板上で実際に起きている温度変化には、想像以上に差があるケースが珍しくありません。
特に量産を続けている中で、投入する基板の枚数やパターンが変わったタイミングで急にはんだボールが増えた場合は、炉の設定は変えていなくても、基板側の熱の伝わり方が変化して実測プロファイルがずれていることがあります。
「設定は変えていないのに急に増えた」というときほど、まず実測データを取り直すことをおすすめします。
【印刷要因】クリームはんだ印刷工程に潜む原因
印刷位置ずれ・にじみによるパッド外へのはみ出し
クリームはんだの印刷工程は、はんだボールの発生原因として非常に比率の高い要因です。
ステンシル(メタルマスク)とパッドの位置がわずかにずれた状態で印刷されると、クリームはんだがパッドの外にはみ出して印刷されてしまいます。
パッドからはみ出した部分のはんだは、リフロー時に溶融しても表面張力によってパッド上に戻ることができず、その場で孤立したまま固まり、はんだボールになります。
同様に、印刷時のにじみ(スキージ通過後にペーストがわずかに広がる現象)によってパッド周辺にごく薄くはんだが延びた場合も、同じ理由ではんだボールの原因になります。
印刷位置ずれは、ステンシルの固定や基板の位置決め機構の摩耗・調整不良によって少しずつ進行することもあるため、定期的な印刷位置の確認が重要です。
ステンシル開口設計とはんだ量過多の関係
ステンシルの開口部の比率や形状が適切でない場合も、はんだボールにつながります。
開口部がパッドに対して大きすぎたり、アスペクト比(開口の幅に対する厚みの比率)が不適切だったりすると、クリームはんだがソルダーレジスト上にまで印刷されやすくなります。
ソルダーレジスト上に乗ったはんだは、リフロー時にパッド側の主たるはんだ溜まりと融合できず、そのまま孤立してはんだボールになります。
また、単純にはんだの塗布量が過多になっている場合も、リフロー時に溶融した余剰なはんだがパッドの周辺部に押し出され、はんだボールとして残ることがあります。
部品の小型化・狭ピッチ化が進むほど、この開口設計の精度がそのまま不良率に直結します。
ステンシルとスキージの清掃不足という盲点
見落とされがちですが、ステンシルの清掃状態も重要な要因です。
印刷を繰り返すうちに、ステンシルの開口部の側面や裏面にクリームはんだが少しずつ付着し、蓄積していきます。
この蓄積が進むと、次の印刷時に開口部の周囲にはんだが余分に転写されたり、スキージの摩耗と相まって印刷厚みが不安定になったりして、はんだボールの発生率が上がります。
定期的な自動洗浄(オートクリーニング)の頻度設定と、目視での抜き取り確認を組み合わせることで、この種の不良は比較的コントロールしやすくなります。
「最近ロットではんだボールが増えた」と感じたら、まずステンシルの清掃履歴と洗浄頻度を確認してみることをおすすめします。
はんだペーストの保管・使用管理(アウトタイム管理)
クリームはんだそのものの品質管理も、はんだボールの発生に直結します。
はんだペーストは一般的に0〜10℃程度の冷蔵環境での保管が推奨されており、使用前には室温まで十分に戻してから撹拌し、開封後は速やかに使い切ることが基本です。
冷えたまま使用したり、開封後に長時間放置したりすると、フラックス成分と金属粉末の分離が進んだり、フラックスの活性が低下したりして、リフロー時に均一に溶融しない部分が生じ、はんだボールの原因になります。
印刷を終えた基板についても、印刷から本加熱までの時間(アウトタイム)が長くなるほどフラックス中の溶剤が揮発してペーストの状態が変化するため、印刷後はできるだけ早く、目安として数時間以内にリフロー工程に投入することが望ましいとされています。
こうした保管・使用条件の管理は地味に見えますが、印刷位置や炉のプロファイルを見直しても改善しない場合、ペーストの管理履歴を確認すると原因が見つかることが少なくありません。
【部品・基板要因】実装条件とパターン設計に潜む原因
部品実装時の押し付け圧力とセルフアライメントの限界
マウンターによる部品実装時の押し付け圧力が強すぎると、部品の下でクリームはんだが押しつぶされて横方向に広がり、パッドの外にはみ出してしまいます。
はみ出した部分は、部品本体が邪魔になって溶融時にパッド側へ戻ることができず、そのまま孤立してはんだボールになります。
なお、多少の部品位置ずれであれば、はんだが溶融して固化するまでの間に表面張力によって自然に正しい位置へ引き寄せられる「セルフアライメント効果」が働きます。
しかし押し付け圧力によってクリームはんだ自体が押し広げられてしまった場合は、この効果では補正できません。
特にQFNやチップ部品のように部品下面全体でパッドに接する部品は、この押し付け圧力の影響を受けやすいため、マウンターの圧力設定を部品種ごとに見直す価値があります。
基板・部品の吸湿が引き起こす「突沸」現象
基板や部品自体が空気中の水分を吸収している状態でリフロー工程に投入されると、リフロー炉の熱によって内部の水分が急激に気化し、外部へ勢いよく噴き出す現象が起こることがあります。
このとき、周囲のはんだペーストや溶融したはんだが巻き込まれて飛散し、はんだボールとして残留することがあります。
この吸湿の影響は季節によって変動しやすく、梅雨時期など湿度の高い時期に基板や部品の保管環境の湿度管理が甘くなると、それまで安定していたラインで急にはんだボールが増えるという現象が起こりえます。
対策としては、湿度管理された環境での基板・部品の保管に加え、長期保管品や開封後時間が経過した吸湿性の高い部品については、使用前にベーキング(乾燥処理)を行って内部の水分を追い出しておくことが有効です。
季節性の不良かどうかを見極めるために、発生率を月単位で記録しておくと、原因の切り分けに役立ちます。
ソルダーレジスト設計とランド周辺の余白不足
基板のパターン設計、特にソルダーレジスト(ソルダーマスク)の開口設計も、はんだボールの発生しやすさに影響します。
隣接するランド(パッド)間のクリアランスが狭かったり、ソルダーレジストの開口がランドぎりぎりまで広く取られていたりすると、溶融したはんだが横方向に広がりやすくなり、ランドの外へはみ出した部分がはんだボールとして残る可能性が高くなります。
この場合、ソルダーレジストの開口をランドよりもわずかに小さく設計し、はんだの広がりを物理的に規制する「ソルダーレジスト規制」という設計手法が対策として使われます。
量産が始まってから基板設計を変更するのは容易ではないため、こうしたパターン設計上のリスクは、できれば試作・DFM(製造性設計)レビューの段階で気づいておきたいポイントです。
部品自体のMSL管理とベーキングの重要性
樹脂パッケージの部品には、吸湿しやすさの度合いを示すMSL(湿度感受性レベル)という区分があり、開封後の常温放置許容時間が部品ごとに定められています。
この許容時間を超えて部品を放置してしまうと、部品内部にまで水分が浸透し、前述の突沸によるはんだボールだけでなく、部品内部のクラック(ポップコーン現象)といったより深刻な不良にもつながります。
在庫管理の現場では、開封日と許容放置時間をラベルなどで見える化し、期限超過品は使用前に規定条件でのベーキングを経てから投入するという運用が有効です。
はんだボール対策というと工程の調整に目が行きがちですが、部品の入荷から保管、使用までの管理体制まで含めて見直すことで、初めて再発防止につながるケースは実務上非常に多いと感じます。
発生箇所とサイズから原因を見極める現場の実践知
ここまで3つの要因を見てきましたが、実際の現場では「見つかったはんだボールがどの要因によるものか」を切り分ける判断力が最も重要になります。
筆者が現場で意識しているのは、次のような発生パターンと原因の対応関係です。
基板全体に、ソルダーレジスト上を含めて細かいはんだボールが広範囲に散らばっている場合は、予備加熱の急激な温度上昇や吸湿による突沸など、リフロー炉側または水分に起因する可能性を優先して疑います。
特定の部品の直下や周辺だけに、やや大きめのはんだボールが集中している場合は、その部品の実装圧力や、印刷時のその箇所での位置ずれ・はみ出しを優先して疑います。
パッドの縁に沿って小さな衛星状のはんだボールが並んでいる場合は、印刷時のにじみやステンシル開口の精度を優先して疑います。
季節や湿度の変化に連動して発生率が変動する場合は、基板や部品の吸湿を優先して疑います。
ここで大切なのは、ひとつの仮説に飛びつかず、発生箇所・サイズ・発生タイミングという複数の情報を組み合わせて絞り込むことです。
見た目が似ているはんだボールでも、原因が違えば有効な対策はまったく異なります。
すべてを「とりあえずリフロープロファイルを調整する」で片づけてしまうと、印刷や部品管理に本当の原因があった場合、対策の効果が出ないまま時間だけが過ぎてしまいます。
また実務上の注意点として、量産ラインで急にはんだボールが増えたときは、直近で変更があった工程を最初に疑うことをおすすめします。
はんだペーストのロット変更、ステンシルの再製作、季節の変わり目、マウンターや炉のメンテナンス直後など、変化点にはたいてい原因が潜んでいます。
すべての要因を一から洗い直すよりも、変化点管理の記録と照らし合わせるほうが、はるかに早く原因にたどり着けます。
もうひとつ、意外と活用されていないのがSPI(印刷はんだ検査装置)のログデータです。
SPIを導入しているラインであれば、はんだボールが多発している基板・箇所について、印刷体積や位置オフセットの実測値を後から遡って確認できます。
リフロー後の不良箇所とSPIの印刷データを突き合わせると、その箇所の印刷量が平均よりも明らかに多い、あるいは位置オフセットが特定方向に偏っているといった傾向が見えてくることがあります。
炉のプロファイルをいじる前に、まずSPIのデータを確認する習慣をつけておくと、原因の切り分けにかかる時間を大きく短縮できます。
工程別・はんだボール対策チェックリスト
最後に、工程別に確認しておきたいポイントを整理します。
リフロー工程では、熱電対による実測プロファイルの定期的な取得、予備加熱ゾーンの昇温速度の確認、ソーク時間とピーク温度・冷却条件のバランス確認を行います。
印刷工程では、ステンシルとパッドの位置精度の定期確認、開口設計(アスペクト比・面積比)の妥当性確認、ステンシルとスキージの清掃頻度の見直し、はんだペーストの保管温度とアウトタイム(印刷から本加熱までの時間)の管理を行います。
部品・基板工程では、マウンターの押し付け圧力の部品種ごとの適正化、基板・部品の保管湿度管理とベーキング運用、MSLに基づく開封後放置時間の管理、ソルダーレジスト開口とランドクリアランスの設計見直しを行います。
これらを一度にすべて見直す必要はありません。
まずは発生パターンから最も疑わしい工程を絞り込み、該当箇所から着手するのが効率的です。
よくある質問(FAQ)
Q1. はんだボールが見つかったら必ず不良品として扱うべきですか
必ずしもすべてが不良になるわけではありません。
フラックス残渣や絶縁物に完全に封止されており、通常の使用環境で動いたり脱落したりしないことが確認できる場合は、許容されることがあります。
ただし、この判断には社内の品質基準や、IPC-A-610などの規格に基づいた明確な合否ラインが必要です。
自己判断ではなく、基準に照らして判定することをおすすめします。
Q2. はんだボールを発見したら、まず何を確認すべきですか
発生箇所(基板全体か特定部品周辺か)、サイズ、発生タイミング(急に増えたか、以前から一定数あったか)の3点をまず記録してください。
これらの情報が、リフロー・印刷・部品基板のどの要因を優先して調査すべきかを判断する手がかりになります。
写真での記録も、後から原因分析する際に役立ちます。
Q3. 鉛フリーはんだは共晶はんだよりはんだボールが発生しやすいのですか
鉛フリーはんだは融点が高く、溶融時の粘性や濡れ性の特性が共晶はんだと異なるため、同じ条件で共晶はんだから鉛フリーはんだに切り替えると、プロファイルの再調整が必要になることがあります。
プロファイルを最適化しないまま切り替えると、結果的にはんだボールが増えたように感じられるケースはありますが、これは鉛フリーはんだそのものが本質的にはんだボールを起こしやすいというより、プロファイルの見直しが追いついていないことが原因であることが多いです。
材料を切り替える際は、プロファイルの再検証をセットで行うことをおすすめします。
Q4. 手はんだ付けでもはんだボールは発生しますか
発生します。
はんだごての温度が適正範囲から外れている場合や、こて先に付着したはんだが部品のリードに触れずに飛散した場合などに、球状のはんだが基板上に残ることがあります。
リフローによるものとは発生メカニズムが異なるため、手はんだ付け特有の温度管理やこて先のメンテナンスで対策します。
Q5. 窒素(N2)リフローにすればはんだボールは減りますか
窒素雰囲気下でのリフローは、酸素濃度を下げることではんだの酸化を抑制し、濡れ性を向上させる効果があるため、酸化に起因するはんだボールの低減には一定の効果が期待できます。
ただし、印刷時の位置ずれや部品実装時の押し付け圧力など、酸化とは関係のない要因によるはんだボールには効果がありません。
雰囲気だけに頼らず、原因の切り分けを行ったうえで対策することが重要です。
まとめ
はんだボールは、リフローの温度プロファイル、クリームはんだの印刷工程、部品の実装条件や基板のパターン設計という、複数の要因が絡み合って発生する不良です。
対策の第一歩は、炉の設定をとりあえず調整することではなく、発生箇所・サイズ・発生タイミングという情報から、どの工程に原因があるのかを見極めることにあります。
この記事で紹介した工程別のチェックリストを手がかりに、自社のラインで発生しているはんだボールがどのパターンに近いかを照らし合わせてみてください。
原因を正しく特定できれば、対策はそれほど難しいものではありません。
