私たちの身の回りにあるスマートフォン、パソコン、家電製品、そして自動車。これらの電子機器の心臓部には、無数の電子部品が整然と並んだ「プリント基板」が組み込まれています。この基板の上に部品を配置し、電気的に接続する工程を基板実装(SMT: Surface Mount Technology)と呼びます。
しかし、基板実装の現場は非常に高度な自動化が進んでおり、実際にどのような装置がどのような役割を担っているのかを正確に把握するのは容易ではありません。本記事では、IT・製造技術の専門ライターとして、基板実装ラインを構成する主要な装置を網羅的に解説します。この記事を読むことで、製造現場の全体像を理解し、各プロセスの重要性を深く知ることができるでしょう。
1. 基板実装の定義と背景:なぜ高度な装置が必要なのか
基板実装とは、プリント配線板(PWB)の上に抵抗、コンデンサ、ICなどの電子部品を装着し、はんだ付けを行う一連のプロセスを指します。かつては、基板に開けられた穴に部品の足を差し込む「挿入実装(IMT)」が主流でしたが、製品の小型化・高機能化に伴い、現在は基板の表面に直接部品を載せる「表面実装(SMT)」が主流となっています。
このSMTが重要視される理由は、主に以下の3点に集約されます。
高密度化への対応
近年の電子部品は、0.4mm×0.2mm(0402サイズ)や、さらに小さい0.2mm×0.1mm(0201サイズ)といった肉眼では捉えきれないサイズにまで微細化しています。これらを数ミクロンの精度で正確に配置するには、人間の手作業では不可能であり、高度な画像処理能力を備えた自動装置が不可欠です。
生産効率と品質の安定
大量生産を前提とした現代の製造業において、1枚の基板に数百、数千の部品を数秒から数十秒で実装するスピードが求められます。また、人的ミスを排除し、均一な品質を維持するためには、全工程を自動化された装置群(SMTライン)で構成する必要があります。
信頼性の確保
はんだ付けの状態は、製品の寿命や安全性に直結します。適切な熱管理や、微細な接合部の検査を行うためには、センサーやAIを活用した最新鋭の装置による制御が欠かせません。
2. 具体的な仕組み:SMTラインを構成する主要装置の詳細

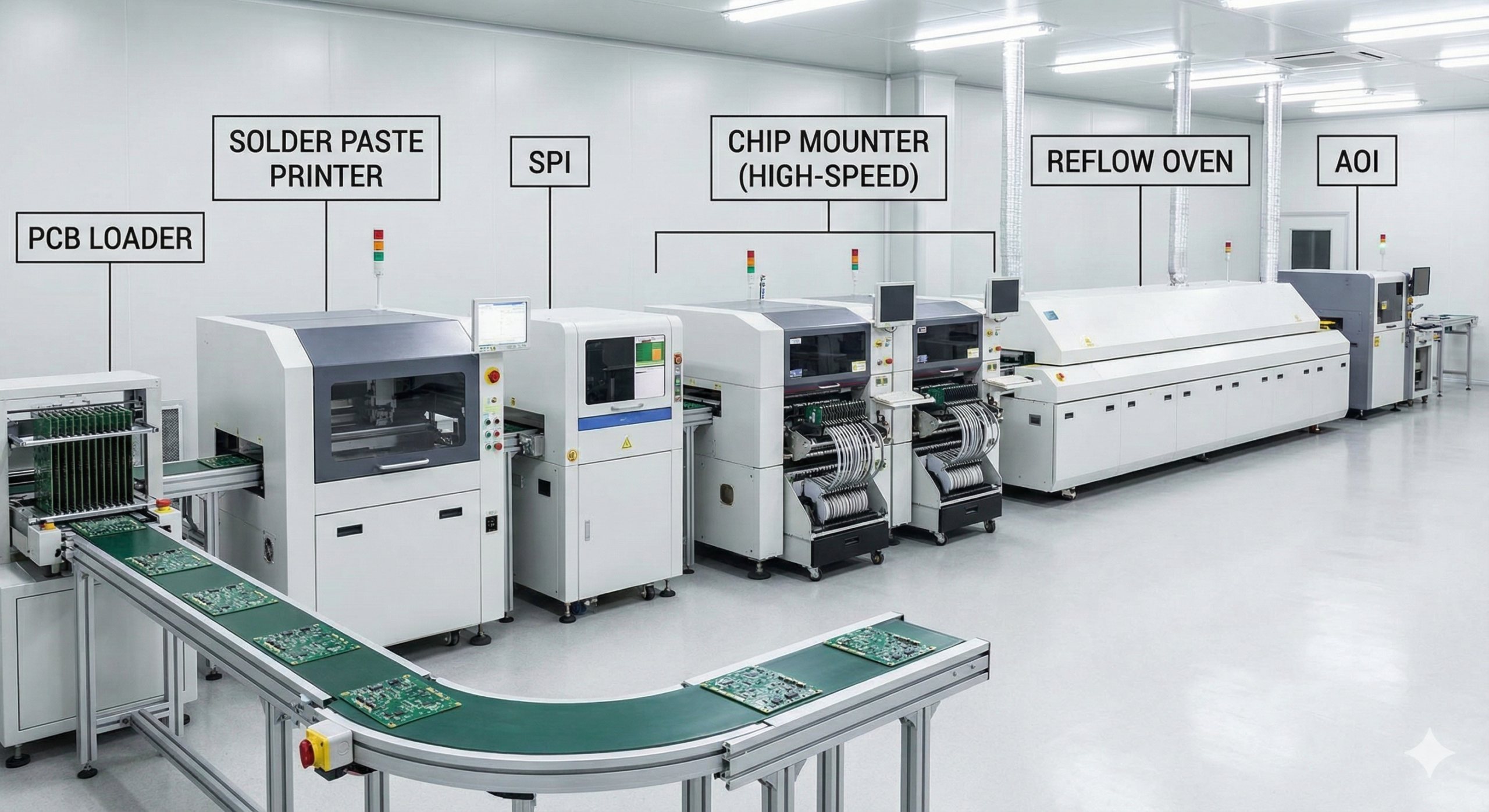

基板実装ラインは、複数の装置が連結して構成されています。ここでは、各装置がどのようなメカニズムで動作しているのかを、図解を言葉で表現するように詳細に解説します。
クリームはんだ印刷機(ソルダーペーストプリンター)
ラインの最上流に位置する装置です。基板上の部品を載せる場所(ランド)に、粘り気のある「クリームはんだ」を供給します。 仕組みとしては、シルクスクリーン印刷に似ています。基板の上に「メタルマスク」と呼ばれる、はんだを塗りたい場所だけに穴が開いた薄い金属板を重ねます。その上から「スキージ」と呼ばれるヘラを移動させ、クリームはんだを押し出すことで、穴を通ってはんだが基板に転写されます。この際のスキージの圧力や速度、基板とマスクの隙間の管理が、後の品質を左右します。
はんだ印刷検査機(SPI)
印刷されたはんだの量、高さ、位置ずれを3次元的に測定する装置です。はんだ付け不良の約7割は印刷工程に起因すると言われており、後工程に不良基板を流さないための重要なゲートキーパーです。最新の機種では、レーザーや高速カメラを用いて、数秒で基板全域の検査を行います。
チップマウンター(表面実装機)
基板実装の主役と言える装置です。供給機(フィーダー)にセットされた電子部品を吸着ノズルで拾い上げ、基板上の指定された位置に高速で配置します。 マウンターには、微細な部品を圧倒的なスピードで打つ「高速マウンター」と、大型のコネクタや特殊形状の部品を正確に載せる「多機能マウンター」の2種類があります。どちらも高速で移動するヘッド部にカメラを搭載しており、吸着した部品の姿勢を空中で瞬時に認識・補正することで、ミクロン単位の精度を実現しています。
リフロー炉
部品が載った基板を加熱し、クリームはんだを溶かして固定する装置です。内部はトンネルのような構造になっており、複数の温度ゾーン(予熱、本加熱、冷却)に分かれています。 基板がコンベアに乗って中を通過する間に、まずは「予熱ゾーン」で基板全体を均一に温め、フラックス(酸化膜を除去する促進剤)を活性化させます。その後「本加熱ゾーン」で250度前後まで温度を上げ、はんだを完全に溶融させます。最後に急冷することで、強固な合金層を形成し、電気的・機械的な接続を完了させます。最近では、はんだの酸化を防ぐために内部を窒素(N2)で満たすタイプが一般的です。
自動光学検査装置(AOI)
リフロー後の完成した基板を検査する装置です。高解像度カメラと多方向からのLED照明を駆使し、部品の欠品、向き間違い、はんだ不足、ブリッジ(隣り合う端子がつながってしまう不具合)などを検出します。人間による目視検査では見落としがちな微細な欠陥も、画像処理アルゴリズムによって瞬時に判定します。
3. 作業の具体的な流れ:ステップ1からステップ5まで
実際の工場でどのように基板が出来上がっていくのか、典型的な5つのステップで解説します。
ステップ1:基板投入とクリームはんだ印刷
まず、何も載っていない基板が「ローダー」と呼ばれる装置からラインに投入されます。最初の装置である印刷機で、メタルマスクを介して正確にはんだが塗布されます。この際、基板に印字された「認識マーク」をカメラで読み取り、基板とマスクのわずかなズレを0.01mm単位で自動補正します。
ステップ2:はんだ印刷状態の確認(SPI)
印刷直後の基板は、SPIによって厳しくチェックされます。もし、はんだが少なすぎたり、逆に多すぎて隣とつながりそうだったりした場合は、その場でラインが停止するか、エラー基板として排出されます。これにより、高価な部品を無駄にすることを防ぎます。
ステップ3:高速・高精度な部品搭載(マウンティング)
検査をパスした基板はマウンターへ移動します。マウンターの内部では、1秒間に数十個という驚異的なスピードで部品が置かれていきます。小さな抵抗やコンデンサは吸着ノズルで次々と配置され、大きなICなどは形状を確認しながら慎重に搭載されます。部品は「セルフアライメント効果(はんだが溶けた時の表面張力で部品が正しい位置に戻る性質)」を考慮し、最適な位置に配置されます。
ステップ4:リフロー加熱によるはんだ付け
すべての部品が載った基板は、リフロー炉に入ります。ここでは「温度プロファイル」の管理が重要です。急激に温度を上げすぎると部品が破損したり、基板が反ったりするため、時間をかけて精密な温度制御が行われます。約5〜10分程度の時間をかけてトンネルを通り抜けると、バラバラだった部品が基板と一体化します。
ステップ5:最終検査と排出
最後はAOIによる外観検査です。良品と判定された基板だけが、次の工程(組み立てや電気検査)へと送られます。不具合が発見された場合は、リワーク(修理)専用のステーションへ送られ、熟練の作業員が顕微鏡下で修正を行います。最後に「アンローダー」に基板が積み上げられ、SMTラインの工程が完了します。
4. 最新の技術トレンドや将来性:スマートファクトリー化の波
基板実装の世界は、現在「Industry 4.0」や「DX(デジタルトランスフォーメーション)」の真っ只中にあります。
M2M(Machine to Machine)連携
従来、各装置は独立して動作していましたが、現在は装置間でリアルタイムにデータをやり取りするM2M連携が主流です。例えば、AOIで「部品がわずかに右に寄っている」という傾向を検知すると、その情報が上流のマウンターにフィードバックされ、自動的に搭載位置が補正されます。
AIによる良否判定
AOIの課題であった「過判定(良品なのに不良と判定してしまうこと)」を減らすため、AI(ディープラーニング)が導入されています。膨大な良品データを学習させることで、光の当たり方による誤判定を劇的に減らし、検査精度を極限まで高めています。
部品供給の自動化
フィーダーへの部品補給も自動化が進んでいます。無人搬送車(AGV)が倉庫から必要なリールを運んできたり、ロボットアームが自動でリールを交換したりするシステムが登場しており、完全無人化ラインの実現に近づいています。
5. よくある質問(FAQ)
Q1. SMTライン1本あたりの価格はどのくらいですか?
装置の構成や性能によりますが、一般的な中規模ラインで数千万円から1億円以上、最新鋭の高速・高精度ラインでは数億円に達することも珍しくありません。特にマウンターと検査装置が高価な傾向にあります。
Q2. 試作基板の場合でも、これらの大型装置を使うのですか?
数枚程度の試作であれば、手作業ではんだ付けを行う「手載せ」をすることもあります。しかし、最近は極小部品が増えているため、試作専用の「卓上マウンター」や、短納期対応のプロトタイプ専用ラインを持つメーカーが増えています。
Q3. 実装不良を防ぐために最も重要なことは何ですか?
専門家の間では、はんだ印刷の管理が最も重要だと言われています。適切なメタルマスクの設計、クリームはんだの保管管理(冷蔵保存と使用前の攪拌)、そして印刷機のクリーニングを徹底することが、歩留まり向上の近道です。
Q4. 鉛フリーはんだとは何ですか?
環境負荷低減のため、鉛を含まないはんだのことです。以前の共晶はんだに比べて融点が高く、濡れ性(広がりやすさ)が悪いため、より精密なリフロー炉の温度管理が求められます。
まとめ
基板実装の世界は、印刷、搭載、加熱、検査という各プロセスが高度なメカニズムで連携し合うことで、現代のデジタル社会を支えています。
クリームはんだ印刷機が土台を作り、チップマウンターが部品を精密に並べ、リフロー炉が命を吹き込み、AOIが品質を保証する。この流れるような連携こそが、製造技術の結晶です。技術の進歩は止まることなく、AIやIoTの導入によって、さらなる高精度化と効率化が進んでいくでしょう。
この記事を通じて、普段目にすることのない「基板の裏側にある技術」への理解を深めていただければ幸いです。もし、より具体的な装置の選定基準や、特定の不具合対策について知りたい場合は、各装置メーカーの技術セミナーや展示会に足を運んでみるのも良いでしょう。
