現代の私たちの生活は、スマートフォン、パソコン、家電製品、そして自動車に至るまで、無数の電子機器に支えられています。
これらの機器の心臓部には、緑色や青色の板の上に無数の小さな部品が並んだプリント基板が収められています。この基板の上に電子部品を配置し、電気的に接続する技術を基板実装（SMT: Surface Mount Technology）と呼びます。
電子機器開発のエンジニアを目指す学生の方、製造現場に配属されたばかりの新入社員の方、あるいは趣味で自作ハードウェアに挑戦したいガジェット好きの方にとって、基板実装の知識は避けて通れない必須科目です。しかし、いざ学ぼうとすると、専門用語の多さや設備の巨大さに圧倒され、どこから手をつければいいのか迷ってしまうことも少なくありません。
本記事では、IT・製造技術の専門ライターとして、基板実装の基礎知識から、プロとして通用するスキルを身につけるための具体的なステップ、最新の技術トレンドまでを網羅的に解説します。この記事を読み終える頃には、基板実装という奥深い世界の地図が頭の中に描けているはずです。
基板実装の定義と背景：なぜ今、実装技術を学ぶのか
はじめに、基板実装とは何か、そしてなぜその技術が重要視されているのか、言葉の定義と背景を整理しましょう。
基板実装（PCBA）の定義
基板実装とは、プリント配線板（PWB）の上に、抵抗やコンデンサ、IC（集積回路）などの電子部品を載せ、はんだ付けを行う一連の工程を指します。実装された状態の基板は、PCBA（Printed Circuit Board Assembly）と呼ばれます。
かつては、基板に開けた穴に部品の足を差し込む挿入実装（IMT: Insertion Mount Technology）が主流でしたが、現在は基板の表面に直接部品を載せる表面実装（SMT）が一般的です。
学ぶ意義1：製品の小型化と高機能化の鍵
あなたが手にしているスマートフォンの薄さは、基板実装技術の結晶です。部品を極限まで小さくし、それをミクロン単位の精度で配置する技術がなければ、現代のガジェットは成立しません。実装を学ぶことは、製品設計の限界を理解することでもあります。
学ぶ意義2：製造現場のデジタル化（DX）への対応
現在の実装工場は、AIによる画像検査やロボットによる自動化が進んでいます。ハードウェアの知識だけでなく、ソフトウェアやデータ解析の知識を組み合わせることで、次世代の製造エンジニアとしての価値が高まります。
学ぶ意義3：ハードウェア開発の全体像把握
回路図が書けても、それが実際にどう作られるかを知らなければ、量産できる製品は作れません。実装の制約（作りやすさ）を考慮した設計（DFM: Design for Manufacturing）を身につけることは、一流の設計者への近道です。
具体的な仕組み：SMTラインの構造を文章で可視化する

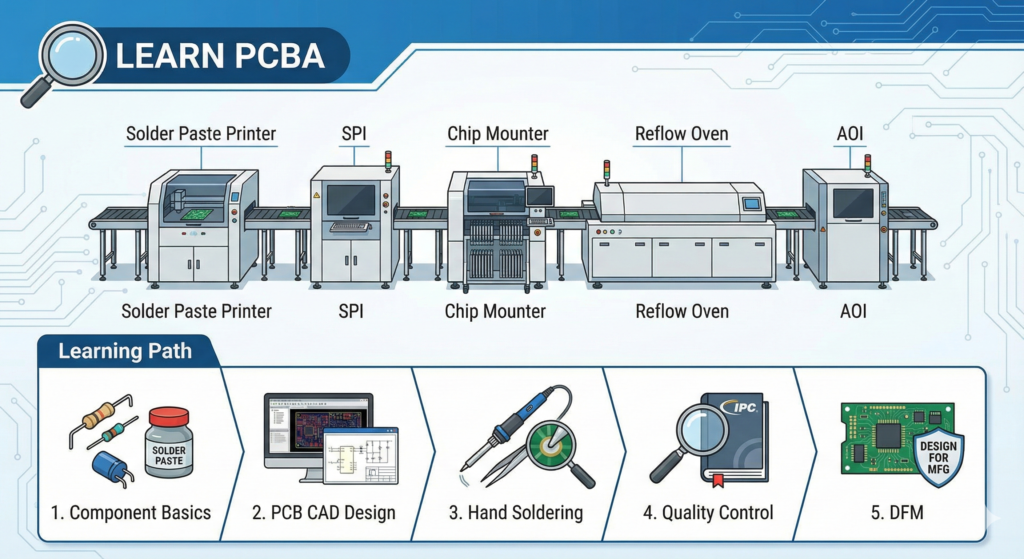

基板実装を学ぶ上で、まずは全自動の製造ライン（SMTライン）がどのような仕組みで動いているかを理解する必要があります。ここでは、ラインの入り口から出口までを、まるで工場見学をしているかのような詳細さで解説します。
はんだ印刷機（ソルダーペーストプリンター）
ラインの最初にあるのは、基板にはんだを塗る装置です。基板の上に、部品を載せる場所だけ穴が開いたメタルマスクという金属板を重ねます。その上から、クリームはんだ（ソルダーペースト）をスキージと呼ばれるヘラで押し広げます。これにより、基板上のランド（部品を接続する銅箔部分）に、正確な量のはんだが転写されます。
はんだ印刷検査機（SPI）
印刷されたはんだの高さや体積、位置ズレを3Dカメラで瞬時にチェックします。はんだ付け不良の多くは、この印刷工程に原因があると言われており、不具合を後工程に流さないための重要なゲートキーパーです。
チップマウンター（表面実装機）
このラインの主役です。高速で動くヘッドが、フィーダーと呼ばれる供給機から電子部品を吸着し、基板上の指定された座標に配置します。最新の装置では、1秒間に数十個もの部品を配置するスピードと、髪の毛の太さよりも細い精度を両立させています。部品を載せる際、カメラが部品の形状を認識し、ズレを瞬時に補正しています。
リフロー炉（加熱装置）
部品が載った基板を、トンネルのような加熱炉に通します。内部は複数の温度ゾーンに分かれており、予熱で基板全体を温めた後、本加熱ではんだを溶かし、最後に冷却して固めます。この温度変化の計画を温度プロファイルと呼び、実装品質を左右する非常に重要な管理項目です。
自動光学検査装置（AOI）
最後に出口で、完成した基板をカメラで検査します。部品が欠けていないか、向きが逆ではないか、はんだが隣と繋がってショートしていないかなどを、AIアルゴリズムを用いて判定します。
作業の具体的な流れ：初心者から中級者へのステップアップ
基板実装を体系的に学ぶための、具体的な5つのステップを提案します。
ステップ1：電子部品と材料の基礎をマスターする
まずは、基板に載せる部品そのものを知ることから始めます。 抵抗、コンデンサ、ダイオード、ICなどの役割を覚えるのはもちろん、パッケージサイズ（例：1608サイズ、0603サイズなど）を理解しましょう。また、クリームはんだの成分や、はんだ付けを助けるフラックスという薬剤の役割についても学びます。
ステップ2：PCB CADに触れてみる
自分で基板を設計してみることは、実装を学ぶ最高のトレーニングです。KiCad（キキャド）などの無料の設計ソフトを使い、簡単な回路図を書いて基板レイアウトを作成しましょう。設計データの書き出し形式であるガーバーデータの構造を理解すると、製造工程への理解が一気に深まります。
ステップ3：手はんだ付けで感覚を養う
自動機による実装を学ぶ前に、自分ではんだごてを握り、手作業ではんだ付けを経験してください。はんだが溶けて金属表面に広がっていく濡れ（ぬれ）という現象を自分の目で見ることで、リフロー炉の中で何が起きているのかを直感的に理解できるようになります。
ステップ4：製造工程の管理手法を学ぶ
中級者を目指すなら、装置の操作だけでなく、品質を管理するための指標を学びます。 歩留まり（良品率）の計算や、特性要因図を用いた不良原因の分析方法などが該当します。また、IPC-A-610という、世界共通の基板実装の品質基準書に目を通すことも非常に有効です。
ステップ5：DFM（製造を考慮した設計）を意識する
最終ステップは、実装工場の都合を考えた設計ができるようになることです。 マウンターが部品を掴みやすいように隙間を空ける、リフロー炉で熱が均一に伝わるように銅箔の配置を工夫するなど、作りやすさを設計に反映させるスキルを磨きます。
最新の技術トレンドや将来性：実装技術の次なるステージ
基板実装の世界は、今まさに大きな変革の時期を迎えています。これから学ぶべきキーワードをいくつか紹介します。
スマートファクトリーとM2M
ライン内の各装置がネットワークで繋がり、データをやり取りするM2M（Machine to Machine）が進んでいます。例えば、検査機で見つけたズレの情報をマウンターに自動でフィードバックし、リアルタイムで補正を行うといった仕組みです。これにはIoTやデータサイエンスの知識が求められます。
AIによる自動検査の進化
従来、AOI（検査機）は人間が判定基準を設定していましたが、現在はディープラーニングを用いたAI検査が普及しつつあります。膨大な良品・不良品画像を学習させることで、人間以上の精度で不具合を見極める技術は、今後さらに発展するでしょう。
0201サイズと部品内蔵基板
スマートフォンやウェアラブルデバイスの更なる小型化に向け、0.2mm×0.1mmという砂粒のような部品の実装や、基板の層の中に部品を埋め込んでしまう部品内蔵基板といった技術が普及し始めています。これまでの常識が通用しない、ナノレベルの制御が求められる時代が来ています。
よくある質問（FAQ）
Q1：文系出身ですが、基板実装のエンジニアになれますか？
はい、十分可能です。実装の現場では物理や化学の知識も使いますが、それ以上にデータの分析能力や、工程の論理的な組み立て能力が重要です。最近ではデジタル化が進んでいるため、ITスキルを持つ文系出身者が活躍する場面も増えています。
Q2：独学で学ぶのにおすすめの本やサイトはありますか？
まずは「プリント基板」や「表面実装」というキーワードで入門書を探してみるのが良いでしょう。また、実装装置メーカー（ヤマハ、パナソニック、JUKI、FUJIなど）のウェブサイトには、技術解説のコラムや動画が豊富に掲載されており、非常に参考になります。
Q3：自宅で基板実装を練習することはできますか？
最近は安価な卓上リフロー炉や、ホットプレートを使ったリフロー、そして安価な海外基板製造サービスが利用できます。自分で設計した基板を注文し、クリームはんだとピンセットを使って手作業で部品を並べ、加熱して仕上げるという一連の流れを自宅で体験することが可能です。
Q4：実装技術の資格にはどのようなものがありますか？
日本国内では、中央職業能力開発協会が実施する「電子機器組立て技能士」という国家資格があります。これに挑戦することは、基礎知識を網羅的に身につける良いマイルストーンになります。
まとめ
基板実装は、電子機器という目に見える形を作り上げる、ものづくりの醍醐味が詰まった分野です。
最初は装置の大きさや専門用語の壁に戸惑うかもしれませんが、今回紹介したステップに従って、まずは部品を知り、手で触れ、そして全自動ラインの仕組みを理解していけば、必ず道は開けます。単なる作業として捉えるのではなく、ミクロン単位のミクロな世界で起きている物理現象や、AIによる最新の自動化技術に目を向けることで、学習はもっと楽しくなるはずです。
あなたが作った基板が世界中の誰かの手元で動き出す、そんな素晴らしい瞬間を目指して、まずは小さな一歩から学び始めてみませんか。
