「リフロー後に基板を確認したら、ICパッケージにクラックが入っていた。」
「BGA実装後の検査で、原因不明のデラミネーションが繰り返し発生する。」
こういった経験をしたことがある方は、少なくないと思います。
その不具合の原因が「ポップコーン現象」であることに気づけているでしょうか。
ポップコーン現象は、外見上は突然起きるように見えますが、実際には受け入れ検査・保管・前処理・実装という複数の工程における「管理の積み重ね」の結果として発生します。
つまり、適切な知識と管理体制があれば、確実に防ぐことができる不良です。
この記事では、ポップコーン現象のメカニズムから、JEDEC規格が定める管理フレームワーク、そして現場で実践できる具体的な防止策まで、体系的に解説します。
一度この仕組みを理解すれば、「なぜ管理が必要なのか」が腹落ちし、現場での行動が変わります。
ポップコーン現象とは何か？メカニズムを正確に理解する

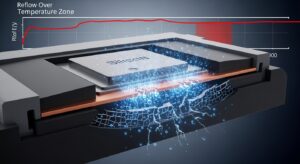

ポップコーン現象とは、ICパッケージや電子部品が吸収した内部水分が、はんだリフロー時の高温によって急激に気化・膨張し、パッケージ内部にクラック（亀裂）やデラミネーション（層間剥離）を引き起こす現象です。
その名称は、パッケージが破壊される際に「パチッ」「ピシッ」というポップコーンが弾けるような音を発することに由来しています。
目に見えないほどわずかな水分が、数百度の熱によって爆発的な破壊力に変わる——この原理を正確に理解することが、防止策の土台になります。
水分がICパッケージ内部に入り込むプロセス
ICパッケージに使用されるエポキシ樹脂モールド材は、本質的に吸湿性を持っています。
これは材料の宿命であり、どれほど高品質なパッケージであっても、時間と湿度という条件が揃えば水分を吸収します。
水分の浸入経路は主に3つです。
第一の経路は「パッケージ表面からの拡散」です。 モールド樹脂は固体ですが、分子レベルでは多孔質構造に近い部分を持ち、大気中の水分子がゆっくりと内部へ拡散していきます。
第二の経路は「封止境界面からの浸入」です。 リードフレームや基板とモールド樹脂の接合界面には、製造時のわずかな空隙や密着不良が存在することがあり、そこから水分が侵入しやすくなります。
第三の経路は「パッケージ底面（ダイパッド境界）からの浸入」です。 特にBGAやQFNなどのボトム端子型パッケージでは、基板との接合面が広く、水分の侵入経路として機能しやすい構造です。
吸湿速度は「温度」「相対湿度」「暴露時間」の3要素で決まります。
温度が高いほど水分の拡散速度は上がり、相対湿度が高いほど吸収量は増え、暴露時間が長いほど内部水分量は蓄積されます。
「ドライパックを開封してから放置した時間」が、ポップコーン現象リスクの最大のバロメーターになる理由はここにあります。
リフロー時に何が起きているのか｜蒸気圧と破壊の物理
パッケージ内部に吸収された水分は、通常環境では液体または吸着水として存在しています。
しかしリフロー炉に投入されると、温度は数十秒のうちに200〜260℃に達します。
水の沸点は100℃ですが、密閉空間に閉じ込められた水は沸点を超えても蒸発できません。 その代わりに、内圧（蒸気圧）が急上昇します。
260℃における水の飽和蒸気圧は約4.7MPaにも達します。
この圧力が、パッケージ内部の最も脆弱な界面——たとえばダイパッドとモールド樹脂の境界面、ダイとダイアタッチ材の界面——に集中的にかかります。
材料の引張強度・界面接合強度を超えた瞬間に、層間剥離（デラミネーション）が発生し、さらにその圧力がパッケージ外壁を押し破ることでクラックが生じます。
このクラックが外部まで貫通すると、外観検査で発見できることがあります。
しかし問題はむしろ「外観上は正常に見えるが、内部でデラミネーションが起きている」という状態です。
この内部破壊は、以下の深刻な問題を引き起こします。
ポップコーン現象が引き起こす具体的なダメージ
ポップコーン現象によって発生するダメージは、「即時的な不良」と「潜在的な長期不良」の2種類に分類できます。
即時的な不良としては、パッケージの外部クラック・欠けによる外観不良、ワイヤーボンドの断線による電気的オープン不良、はんだバンプの剥離・変形によるBGA接合不良が挙げられます。
これらは検査で発見できる可能性がありますが、実態として100%の検出は困難です。
潜在的な長期不良としては、内部デラミネーションによるチップとパッケージ間の剥離箇所が、動作中の熱サイクルや振動によって成長し続けます。 出荷後・製品使用中に突然オープン不良や間欠的な接触不良として顕在化するため、市場クレームや製品リコールの原因になります。
さらに、デラミネーション箇所には空気と水分が閉じ込められた状態になるため、電気的な絶縁破壊・腐食反応の温床にもなります。
現場で最も怖いのは、リフロー直後の外観検査を通過した基板が、後工程や出荷後に不良を引き起こすパターンです。
「問題なく実装できた」と思っていた製品が、実は時限爆弾を内包している——これがポップコーン現象の最も厄介な側面です。
ポップコーン現象を引き起こすリスク要因
ポップコーン現象は「高温に当てたから起きた」という単純な話ではありません。
複数のリスク要因が重なったときにはじめて臨界点を超えます。
リスク要因を正しく理解することで、どの工程でどの対策が最も効果的かが見えてきます。
ICパッケージの材質と構造が持つ本質的な脆弱性
すべてのICパッケージが同じリスクを持つわけではありません。
パッケージのサイズ・厚み・樹脂材料・内部構造によって、吸湿しやすさ（吸湿性）と高温時の破壊しやすさ（耐熱強度）は大きく異なります。
一般的に、吸湿リスクが高い傾向にあるのは以下のパッケージタイプです。
薄型パッケージ（TQFP・VQFP・TSOP等）は、モールド樹脂の総厚が薄いため、表面からの水分拡散距離が短く、内部が飽和しやすい構造です。
大型パッケージ（BGA・LGA・QFN等）は、接合界面面積が広く、境界面からの水分浸入経路が多い上に、ダイパッド面積が大きいため剥離時の蒸気圧が大面積に集中します。
積層パッケージ（POP：Package on Package）は、複数の封止界面を持つため、デラミネーションリスクが構造的に高くなります。
一方、パッケージ内部のリードフレーム材（銅合金・鉄ニッケル合金等）とモールド樹脂の熱膨張係数の差も重要なリスク要因です。
リフロー時の急激な温度上昇では、熱膨張係数の差が内部応力を生み出し、これが水蒸気圧と合わさることで剥離・クラックを加速させます。
保管環境と時間が湿度吸収量を決定する
ドライパックを開封した瞬間から、部品の「水分吸収タイマー」がスタートします。
吸湿量は「相対湿度」「温度」「暴露時間」の積で決まります。
JEDECが定めるJ-STD-033の規定では、床上時間（Floor Life）という概念が使用されています。 これは、ドライパック開封後に「通常工場環境（温度30℃・相対湿度60%）」で安全に使用できる制限時間です。
MSL（湿度感受性レベル）が高い部品ほど、この床上時間は短くなります。
たとえばMSL 3の部品の床上時間は168時間（7日間）ですが、MSL 5の部品はわずか24時間です。
現場でよくある問題は、「開封したけど今日は使わないから明日使おう」という感覚での放置です。
気温30℃・湿度60%という条件は、日本の工場では夏季を中心に珍しくない環境です。 この環境での1時間の暴露は、低温低湿環境での数時間分に相当する吸湿を引き起こします。
「少し置いただけ」の積み重ねが、ポップコーン現象を引き起こす臨界水分量への到達を早めます。
リフロー温度プロファイルとの危険な関係
リフロー温度プロファイルの設計もポップコーン現象リスクに直接影響します。
鉛フリーはんだの普及により、リフロー最高温度は鉛共晶はんだ時代の約220℃から約260℃に上昇しました。
温度が上がるほど、内部水分の蒸気圧は指数関数的に高くなります。 これは、鉛フリー化後にポップコーン現象の報告が増加した直接的な理由の一つです。
特に問題になるのは「昇温速度が速すぎる場合」です。
プリヒート（予熱）ゾーンで時間をかけて内部水分を徐々に蒸発・拡散させることができれば、ピーク温度到達時の内部水分量を大幅に減らすことができます。
しかし昇温速度が急すぎると、水分が蒸発しきる前に高温ゾーンに突入し、密閉空間内での急激な蒸気圧上昇を引き起こします。
「プロファイルさえ正しければ問題ない」という考えは危険です。 プロファイル最適化は、あくまで「十分に管理された水分量を前提とした最終防衛線」です。 第一の防衛線は保管管理であることを忘れてはなりません。
業界標準規格が示す管理の枠組み｜JEDECとIPC規格を読み解く
ポップコーン現象の防止に関しては、業界標準規格が体系的な管理フレームワークを提供しています。
この規格を理解することで、「何をどこまで管理すれば安全か」という判断基準が明確になります。
J-STD-020｜湿度感受性レベル（MSL）の分類と意味
J-STD-020は、JEDEC（Joint Electron Device Engineering Council）とIPCが共同で発行する規格で、表面実装用ICパッケージの湿度感受性レベル（Moisture Sensitivity Level：MSL）を定義しています。
参考：JEDEC公式サイト https://www.jedec.org/
MSLは1〜6（一部に中間レベルあり）の7段階に分類されており、数値が大きいほど湿度に敏感で、管理が厳しくなります。
MSL 1は、吸湿による影響を受けないレベルです。 床上時間の制限がなく、通常環境での保管・使用が可能です。
MSL 2は、床上時間1年以内という条件で使用可能です。
MSL 2aは、床上時間4週間以内です。
MSL 3は、床上時間168時間（7日間）以内です。
MSL 4は、床上時間72時間（3日間）以内です。
MSL 5は、床上時間24時間以内です。
MSL 5aは、床上時間48時間以内です。
MSL 6は、床上時間6時間以内で、規格上最も厳しいレベルです。
ここで重要なのは、「床上時間」は「ドライパック開封後から実装完了まで」の累積時間であるということです。
開封後に一部使用してドライパックに戻した場合も、暴露した時間は消えません。 累積管理が必要です。
また、これらの数値はあくまで「通常工場環境（30℃/60%RH）」を基準にしています。
それより高温・高湿の環境では床上時間は短くなり、低温・低湿の環境では延長できます。 J-STD-033には、この換算方法も記載されています。
J-STD-033｜ドライパック開封後の管理ルール
J-STD-033は、湿度感受性部品（MSD：Moisture Sensitive Devices）の取り扱い・梱包・出荷・使用に関する手順規格です。
参考：IPC公式サイト https://www.ipc.org/
この規格が規定する主要な管理事項は以下のとおりです。
ドライパックの構成要件として、JEDECドライパックは湿度バリア袋（HBB：Humidity Barrier Bag）、乾燥剤（シリカゲル等）、湿度インジケーターカード（HIC：Humidity Indicator Card）の3点セットで構成されます。
開封時の確認手順として、開封前に必ずHICで袋内湿度を確認します。 HICが規定値（通常10%RH以下）を超えている場合は、ドライパックの封止が不完全であった可能性があり、部品の水分吸収量が規定を超えている可能性があります。 この場合はベーキングが必要です。
床上時間の管理として、開封時刻を記録し、累積暴露時間を管理します。 床上時間超過が見込まれる場合は、ドライパックへの再封入または乾燥キャビネットへの移送が必要です。
再封入の条件として、未使用分をドライパックに再封入する場合は、新品の乾燥剤を追加し、袋内湿度を確認してから真空シールします。
規格を「知っている」だけでは不十分な理由
現場で多くのエンジニアと話してきた経験から断言できますが、「J-STD-033を知っている」という会社と「J-STD-033を現場で実際に運用できている」会社の間には、大きなギャップがあります。
特によくある「知っているが実践できていない」問題点を整理します。
まず「床上時間の記録が曖昧」という問題があります。 「今日の朝に開封した」という記録しかなく、累積時間の管理ができていないケースは非常に多いです。 理想は、開封時刻・使用量・残数・再封入時刻をロット単位で記録するシステムです。
次に「HICの読み方が現場に浸透していない」という問題があります。 HICは確認ツールとして機能しますが、「見るルールはあるが確認を省略している」「色変化の判断基準を知らない作業者がいる」というケースが現場では散見されます。
また「ドライキャビネットの湿度管理が不十分」という問題もあります。 乾燥剤の交換時期を過ぎたドライキャビネットは、内部が規定湿度を超えている場合があります。 「乾燥キャビネットに入れているから安心」という思い込みが危険です。
規格は「守るための仕組みを作ること」まで含めて、はじめて機能します。
受け入れ〜保管工程でのポップコーン現象防止策
部品がサプライヤーから届いた瞬間から、管理は始まっています。
受け入れ〜保管工程でのリスクを正しくコントロールすることが、ポップコーン現象防止の最初かつ最も重要なステップです。
入荷検査で確認すべき5つのポイント
入荷した部品のドライパックを確認する際、次の5点を必ず確認してください。
第一確認事項は「外袋の損傷・穴・シール不良の有無」です。 目視で明らかな損傷がある場合は、袋内の湿度管理が崩れている可能性があります。 すぐに内部のHICを確認し、湿度超過の場合はベーキングを検討します。
第二確認事項は「湿度インジケーターカード（HIC）の状態」です。 HICは通常、10%RH・20%RH・30%RHなどの目印が変色することで内部湿度を示します。 開封前に外部から確認できる窓付き袋を使用しているサプライヤーの場合は、開封せずに確認可能です。 規定値（通常10%RH以下）を超えていた場合は、サプライヤーへの問い合わせと部品のベーキングが必要です。
第三確認事項は「乾燥剤の状態」です。 シリカゲルなど乾燥剤が過飽和（水分を吸収しきった状態）になっていないかを確認します。 過飽和の乾燥剤は吸湿能力を失っており、袋内湿度管理の機能を果たせていません。
第四確認事項は「ラベル記載のMSLと床上時間」です。 MSLレベルを確認し、自社の保管・使用計画と照らし合わせます。 入荷後すぐに使用する予定がない場合は、MSLに対応した保管方法（防湿庫・ドライキャビネット）を準備します。
第五確認事項は「梱包日・シール日の確認」です。 梱包からの経過時間が長い場合は、乾燥剤の残存能力が低下している可能性があります。 メーカー指定の保管有効期間（通常1〜2年程度）を確認してください。
ドライパック保管の正しいやり方
開封前のドライパック保管においても、以下の環境条件を守ることが重要です。
温度管理として、パッケージが定める保管温度範囲（多くの場合5〜40℃）を逸脱しないよう管理します。 高温保管は吸湿速度を加速させるため、倉庫の温度管理が重要です。
湿度管理として、ドライパック袋自体にも湿度バリア性能の限界があります。 保管環境の相対湿度が高いほど、袋を通じた水分侵入速度が上がります。 保管エリアの相対湿度は60%RH以下を維持することが推奨されます。
積み重ねによる圧力管理として、重い荷物をドライパックの上に積み重ねることは、袋の変形・ピンホール発生のリスクを高めます。 適切な棚保管とFIFO（先入れ先出し）管理を徹底してください。
ここで現場でよく見られる盲点をお伝えします。 「まだ開けていないから大丈夫」という思い込みです。 ドライパックは「永久保存袋」ではありません。 乾燥剤の吸湿容量には限界があり、長期保管中に乾燥剤が飽和すれば袋内湿度は上昇します。 定期的なHIC確認と、有効期限管理が不可欠です。
ドライキャビネット・防湿庫の適切な運用
開封後の部品管理には、ドライキャビネット（防湿庫）の活用が非常に効果的です。
ドライキャビネットは内部を低湿度（通常5〜20%RH）に保つことで、床上時間の延長・消費を防ぎます。
J-STD-033によれば、5%RH以下の環境に保管した時間は床上時間の消費から除外できます。 これは、正しく運用されたドライキャビネットが「床上時間の時計を止める」機能を持つことを意味します。
ただし、以下の運用ルールを守らなければその効果は発揮されません。
庫内湿度の定期確認として、設定湿度と実測湿度が一致しているかを定期的に確認します。 電子式除湿ユニットの劣化・乾燥剤の飽和・パッキンの劣化によって、庫内湿度が上昇していることがあります。 最低でも週1回の湿度計確認を推奨します。
ドア開閉の管理として、頻繁なドア開閉は庫内湿度の急上昇を招きます。 「使う分だけ取り出す」「開閉時間を最小限にする」という運用ルールを現場に浸透させることが重要です。
収容量の管理として、過剰収容はキャビネット内の気流を妨げ、局所的に湿度が高い箇所を生む可能性があります。 適切な余裕を持った収容量管理が必要です。
ベーキング（乾燥処理）の正しい知識と実践方法
ポップコーン現象のリスクが高まった部品に対して実施する「ベーキング」は、適切に行えば非常に有効なリカバリー手段です。
しかし、方法を誤ると部品に別のダメージを与えることになります。 正確な知識と条件設定が不可欠です。
ベーキングが必要な判断基準
ベーキングが必要と判断する状況は、主に以下の場合です。
床上時間を超過した場合として、MSL対応の床上時間を超えて大気暴露された部品は、J-STD-033に従いベーキングが必要です。
HICで湿度超過が確認された場合として、入荷時や保管中のHIC確認で規定湿度（通常10%RH）を超えていた場合はベーキングが必要です。
保管記録が不明確な場合として、入荷後の保管履歴が不明確で、適切に管理されたかどうか確認できない場合は予防的にベーキングを実施することが推奨されます。
一方、ベーキングが「不要・逆効果」なケースもあります。
MSL 1部品（吸湿感受性なし）に対するベーキングは不要です。 また、高温ベーキングをはんだ付けメッキ面に施すと、メッキの酸化・変色を引き起こし、はんだ濡れ性を低下させる可能性があります。 ベーキングはリスクとベネフィットのトレードオフを理解した上で実施してください。
温度・時間・条件の設定根拠
ベーキング条件はJ-STD-033に詳細が記載されており、MSLレベル・パッケージ厚み・ベーキング温度によって必要時間が異なります。
代表的な条件例を以下に示します。
125℃ベーキングは、最も短時間で内部水分を除去できる高温条件です。 パッケージ厚さ1.4mm以下で約5〜10時間が目安ですが、この温度はタンタルコンデンサ・電解コンデンサ・一部の樹脂成形部品には適用できません。 また、はんだメッキ面の酸化も懸念されるため、ベーキング後のはんだ付け性確認が推奨されます。
40℃ベーキングは、より低温で実施するため部品への熱ストレスが少ない条件です。 ただし同じ水分除去効果を得るために、125℃の数倍〜10倍以上の時間が必要です。 精密部品・温度感受性の高いデバイスに適しています。
現場での注意点として、「ベーキング炉の精度管理」が挙げられます。
炉内温度が設定値から大きくばらついている場合、必要な乾燥効果が得られなかったり、逆に過熱によるダメージを与えたりするリスクがあります。 定期的な温度校正・プロファイル確認は必須です。
また、ベーキング炉には「湿度排出」の仕組みが重要です。 密閉型の炉でベーキングを行うと、除去された水分が炉内に留まり、部品が再吸湿するリスクがあります。 換気・排湿機能のある乾燥炉の使用が推奨されます。
ベーキング後の取り扱いと注意点
ベーキング後の部品管理を誤ると、せっかくの乾燥効果が台無しになります。
ベーキング完了直後の部品は、高温で内部水分が完全に除去された「最もクリーンな状態」です。 この状態から実装完了までを、いかに短時間・低湿度環境で管理するかが鍵です。
ベーキング後は炉から取り出し次第、速やかに防湿容器（ドライキャビネットまたは密封容器＋乾燥剤）に移します。
ベーキング後の床上時間はリセットされますが、J-STD-033の規定では「ベーキング完了から実装まで」の管理が改めて求められます。
ベーキングを繰り返す場合の注意点として、繰り返しのベーキングは部品の熱ストレス蓄積につながります。 J-STD-033では繰り返しベーキングの回数制限（一般的に最大3回まで）を定めており、これを超えた部品は廃却を検討する必要があります。
実装工程でのポップコーン現象防止策
受け入れ・保管・ベーキングを適切に管理した上で、最終工程である実装においても適切な対策が必要です。
リフロー温度プロファイルの最適化
ポップコーン現象リスクを最小化するリフロープロファイルの設計においては、以下の考え方が基本になります。
プリヒートゾーンでの緩やかな昇温として、プリヒート（予熱）ゾーンでは、部品内部の水分を徐々に蒸発・拡散させることが最大の目的です。 J-STD-020では、予熱ゾーンの昇温速度として最大3℃/秒以下が推奨されています。 急激な昇温は水分蒸発が間に合わず、内部蒸気圧の急上昇を招きます。
ソーク（均熱）ゾーンの十分な確保として、150〜180℃程度の温度で一定時間（60〜120秒程度）保持するソークゾーンは、基板全体の温度均一化と水分の段階的な除去に効果的です。
ピーク温度と時間の管理として、ピーク温度はJ-STD-020で規定されるパッケージ耐熱温度（例：MSL 1パッケージで260℃）を超えないよう管理します。 また、ピーク温度での保持時間が長すぎると熱ストレスが蓄積するため、必要最低限の時間に抑えることが重要です。
プロファイルは部品の種類・基板の層数・実装密度によって最適値が異なります。 代表的な部品でのプロファイル確認（実測）を定期的に実施することを強くお勧めします。
開封から実装完了までのタイムマネジメント
実装現場でのポップコーン現象防止において、最も効果的かつ即実践できる対策が「時間管理の徹底」です。
作業計画との連動として、ドライパックの開封タイミングを、実際の実装ラインの作業計画に合わせます。 「余分に開封して置いておく」という習慣を排除し、「使う分だけ、使う直前に開封する」というルールを徹底してください。
ロット管理・トレーサビリティとして、開封した部品ロットごとに「開封日時・使用量・残数・保管先・床上時間残量」を記録するシステムを構築します。 紙ベースでも電子管理でも構いませんが、現場の全員が「今この部品の残り床上時間がどのくらいか」を即座に確認できる状態を作ることが重要です。
緊急停止時の対応ルールとして、ラインの緊急停止・長時間停止が発生した際の対応手順を事前に定めておきます。 「ドライパックに再封入する」「ドライキャビネットに移す」「床上時間を記録する」といった手順が、停止のたびに迷いなく実行できる状態が理想です。
トラブル発生後の原因究明と再発防止
万が一、ポップコーン現象と疑われる不良が発生した場合の対応手順も整理しておきます。
不良品の確保と記録として、不良品を廃却せずに保管し、ロット番号・製造番号・開封日時・保管環境・実装条件をすべて記録します。
破壊解析・非破壊検査として、超音波探傷（SAT：Scanning Acoustic Tomography）または断面観察によって、内部デラミネーション・クラックの有無を確認します。 外観正常でも内部不良が存在する可能性があるため、同一ロットの抜き取り検査も重要です。
参考：超音波探傷検査の活用については、日本非破壊検査協会のウェブサイトを参照してください。https://www.jsndi.jp/
根本原因分析として、4M（Man・Machine・Material・Method）の視点で、どの管理プロセスに穴があったかを分析します。 「たまたま起きた」で済ませず、管理プロセスのどこに改善点があるかを特定することが、真の再発防止につながります。
水平展開として、同じリスクを持つ他の部品・他のラインへの影響範囲を確認し、必要に応じて予防的なベーキング・管理強化を実施します。
よくある質問（FAQ）
Q1. ポップコーン現象は目視で確認できますか？
外部クラックが発生した場合は目視で発見できることがありますが、多くの場合、外観は正常に見えます。
内部デラミネーションや微細クラックは外観検査では発見できません。
最も有効な検出方法は超音波探傷（SAT）による内部観察で、接合界面の剥離を非破壊で可視化できます。
また、電気特性検査では初期は問題なく見えても、熱サイクル試験後に不良が顕在化することがあります。
「外観OK＝問題なし」という判断は危険であることを認識してください。
Q2. ポップコーン現象を起こした部品は再使用できますか？
原則として、ポップコーン現象が発生した（内部クラック・デラミネーションが確認された）部品は再使用できません。
一度発生した内部破壊は、その後の熱サイクルや振動環境下で進行し続けるため、製品に実装しても長期信頼性を担保できません。
同一ロットで現象が確認された場合は、残存部品についても超音波探傷等で内部状態を確認することを推奨します。
Q3. ベーキングを繰り返し行っても問題ありませんか？
J-STD-033では、繰り返しベーキングの最大回数は3回が一般的な基準とされています。
繰り返しのベーキングは、パッケージへの熱ストレス蓄積・はんだメッキ面の酸化・モールド樹脂の劣化を引き起こす可能性があります。
3回を超えたベーキングが必要な状況になった部品は、適切に廃却・管理することを推奨します。
これは「何度でもベーキングすれば新品と同じになる」という誤解を防ぐためにも重要な知識です。
Q4. ドライキャビネットに入れておけばベーキングは不要ですか？
ドライキャビネットは「吸湿を防ぐ・床上時間の進行を止める」ツールであり、「すでに吸湿した水分を除去する」ツールではありません。
床上時間を超過した部品や、HICで湿度超過が確認された部品に対しては、ドライキャビネットへの収容だけでは不十分で、ベーキングが必要です。
ただし、ベーキング完了後にドライキャビネットで管理することで、再吸湿を防ぎ床上時間の残量を最大限活用することができます。
Q5. MSL表示のない部品はどう扱えばよいですか？
サプライヤーからMSL情報が提供されていない場合は、サプライヤーへ問い合わせてMSLデータシートを入手してください。
入手できない場合は、表面実装型のICパッケージは原則MSL 3以上として扱い（保守的な管理）、適切な防湿保管と床上時間管理を実施することを推奨します。
最もリスクが高いのは「MSLが不明で、長期間保管されてきた部品を何の確認もなく実装する」ケースです。
Q6. サプライヤーへの要求事項として何を定めるべきですか？
調達仕様書やサプライヤー要求書に盛り込むべき主要事項として以下が挙げられます。
JEDECドライパック梱包（HBB・乾燥剤・HIC付き）での出荷、MSLラベルの貼付、梱包・シール日の明記、乾燥剤の有効残存能力の確保、輸送中の温湿度管理（特に長距離・海外輸送の場合）、品質保証書類（MSLデータシート等）の提供。
これらを文書化し、定期的な監査で実態を確認することが、サプライチェーン全体での品質保証につながります。
まとめ
ポップコーン現象は「突然起きる不運な不良」ではありません。
受け入れから保管・ベーキング・実装まで、各工程での管理の積み重ねの結果として発生する、予防可能な現象です。
本記事で解説した内容をまとめると、次の通りです。
ポップコーン現象のメカニズムとして、ICパッケージに吸収された水分がリフロー高温時に急激に気化・膨張し、内部クラック・デラミネーションを引き起こします。
リスク要因として、薄型・大型パッケージの構造的脆弱性、保管環境・暴露時間による水分蓄積、リフロープロファイルの急昇温が主な要因です。
管理の基準として、J-STD-020（MSL分類）とJ-STD-033（MSD取り扱い手順）が体系的なフレームワークを提供しています。
受け入れ・保管での防止策として、入荷検査での5点確認、ドライパック適切保管、ドライキャビネットの正しい運用が重要です。
ベーキングの正しい実践として、判断基準・条件設定・後処理まで正確な手順で実施することが求められます。
実装工程での防止策として、プロファイル最適化・時間管理の徹底・トラブル発生時の対応体制が必要です。
「わかっているはず」という思い込みが、現場での管理の穴を生みます。
この記事を出発点に、自社の管理体制を改めて見直し、ポップコーン現象ゼロを目指した取り組みを進めてみてください。
わずかな手間と管理コストが、製品リコール・市場クレームという巨大なリスクを確実に防いでくれます。
