「この実装不良、リワークしていいのか、それとも廃棄か。」
宇宙用電子機器の製造現場では、この判断が重くのしかかる瞬間がある。
民生品なら「直せるなら直す」が当たり前の判断基準になる。
しかし宇宙用途ではそうはいかない。
打ち上げ後に修理ができない。
軌道上でのリコールは存在しない。
一度の不具合が、数百億円規模のミッションを終わらせる可能性がある。
だからこそ、「どこまでリワークが許されるのか」という問いは、品質エンジニアにとって常に緊張感を伴う。
この記事では、宇宙用電子機器におけるリワーク（再作業）の基準、実務上の判断軸、適用規格の読み方、そして現場で起きがちな「グレーゾーン」への対処法まで、専門家の視点から徹底的に解説する。
宇宙開発に携わるEMS・基板実装業者・品質エンジニア・調達担当者の方に、ぜひ読み通してほしい。
宇宙用電子機器にリワーク基準が厳しい本質的な理由
宇宙用電子機器のリワーク規制が厳しいのは、単に「高価だから」ではない。
環境と運用条件が地上とは根本的に異なるからだ。
この前提を理解しないまま規格だけを読んでも、判断を誤る。
宇宙環境が電子機器に与える特殊なストレス
宇宙空間では、電子機器は地上では考えられない複合的なストレスに常にさらされている。
まず熱サイクルだ。
衛星が地球を周回するたびに、日照面と影面を繰り返し、部品温度は数十分間で−100℃から+100℃以上の範囲で変動することがある。
この熱膨張・収縮の繰り返しが、はんだ接合部に疲労クラックをもたらす。
次に宇宙放射線だ。
高エネルギーの粒子（陽子、重イオンなど）が半導体デバイスの内部に侵入し、シングルイベントアップセット（SEU）やトータルドーズ劣化を引き起こす。
これは部品選定の問題だが、リワーク後の接合信頼性がわずかでも低下していると、放射線劣化との複合効果で早期故障が加速する。
さらに真空環境だ。
地上では大気圧によってフラックス残渣や微小ボイドが外部に逃げるが、真空中では気体の抜け道がなくなり、リフロー後に残存したボイドが膨張してクラックの起点になることがある。
こうした環境条件が重なるため、「リワーク後の接合品質が新品と同等であること」を証明するハードルが、民生品の比ではない高さになる。
「打ち上げたら終わり」という製造責任の重さ
地上の電子機器は壊れればメーカーが修理する。
しかし衛星は打ち上げ後、軌道上で人間が手を触れることができない。
静止軌道（GEO）衛星なら設計寿命は15年以上。
その間、一切のメンテナンスなしに動き続けることが前提だ。
つまり、製造段階でのリワークが「最後の修正機会」であり、その品質が15年以上の信頼性を左右する。
この非対称な責任構造が、宇宙用リワーク基準の厳格さの本質だ。
現場経験から言えば、リワーク可否の判断を迫られる場面で最も難しいのは「技術的にできる」と「やってよい」の乖離だ。
技術的に再現できるリワークでも、規格・顧客仕様・フライト安全審査の文脈で「やってよい」かどうかは別の問題になる。
適用される主要規格と、その読み方の実務ポイント
宇宙用電子機器のリワークに関連する規格は複数存在し、それぞれ適用範囲と優先順位が異なる。
規格を正確に読み解くことが、現場判断の基盤になる。
IPC-7711/7721：リワーク・修理の国際基準
電子実装業界における修理・改造の基本規格は「IPC-7711/7721（Rework, Modification and Repair of Electronic Assemblies）」だ。
この規格は民生・産業・軍用・宇宙といった幅広い用途をカバーし、部品取り外し、再実装、ジャンパー線、パッドリペアなどの手順と合格基準を規定している。
参考：IPC公式サイト https://www.ipc.org
ただし重要なのは、IPC-7711/7721が「ベースライン」であり、宇宙用途ではこれに上位の要求事項が重なる点だ。
宇宙機器向けには、IPC-7711/7721のクラス3（最高信頼性クラス）の要求事項に加え、顧客やミッション固有の「上乗せ要求」が課されることが一般的だ。
特に注意が必要なのは「リワーク回数の制限」だ。
IPC-7711/7721は同一箇所へのリワーク回数を原則として制限しており、宇宙用途では顧客仕様書でさらに厳しく「同一パッドへのリワークは1回まで」と定めているケースも多い。
NASA規格（NASA-STD-8739シリーズ）の実務的な読み方
NASAのミッションに関わる場合、あるいはNASAの品質基準を参照する顧客向けに製造する場合、NASA-STD-8739シリーズが重要な基準になる。
特に電子実装に関しては「NASA-STD-8739.3（Soldered Electrical Connections）」と「NASA-STD-8739.4（Crimping, Interconnecting Cables, Harnesses, and Wiring）」が中心的な規格だ。
参考：NASA Technical Standards Program https://standards.nasa.gov
NASA-STD-8739.3では、リワークを行う場合の前提条件として「NCR（Non-Conformance Report）の発行」と「是正処置の文書化」が義務付けられている。
つまり、リワークは「黙ってやり直す」ことが許されない。
不適合が発生した事実、その原因、リワークの手順、品質確認の方法をすべて記録し、顧客への報告または内部審査を経ることが前提になる。
この「書類先行・承認後実施」という手順が、現場の作業速度とのせめぎ合いになることは多い。
しかし宇宙品質の世界では、このプロセスを省略することは後々のトレーサビリティ喪失につながり、打ち上げ審査で重大な問題になることがある。
ECSS規格（欧州宇宙標準）の位置づけ
欧州宇宙機関（ESA）が策定するECSS（European Cooperation for Space Standardization）規格は、欧州の宇宙プロジェクトはもちろん、日本の宇宙機器メーカーがESA連携プロジェクトに参加する際にも適用されることがある。
参考：ECSS公式サイト https://ecss.nl
電子実装に関連するECSS-Q-ST-70-08（Manual Soldering of High-Reliability Electrical Connections）やECSS-Q-ST-70-38（High-reliability soldering for surface-mount and mixed technology）は、手はんだ・SMTはんだ付けの品質基準を詳細に定めており、リワークに関しても明確な制限を設けている。
ECSS規格の特徴は「プロセス認定（Process Qualification）」を重視する点だ。
リワークを実施するためには、そのリワーク手順が事前に認定されたプロセスであることが求められる。
つまり「今回初めてやってみる」リワーク手順は、原則として認められない。
これは宇宙品質の本質を示している。
リワークは「思いつきで行う修正」ではなく、「事前に検証・認定された手順を適用する管理された作業」でなければならないのだ。
リワーク可否判断の実務フレームワーク
規格を理解した上で、実際の現場判断にどう落とし込むかが問題だ。
ここでは現場で使える判断フレームワークを示す。
判断軸①：不適合の「根本原因」が特定されているか
リワークを許可する前に、まず「なぜ不適合が発生したか」を特定しなければならない。
原因不明のままリワークだけ行っても、同じ不適合が再発する可能性が残る。
例えば、BGAのX線検査でボイドが検出されたとする。
このボイドの原因がフラックス活性の問題なのか、リフロープロファイルの問題なのか、基板の吸湿なのかによって、リワーク後の品質保証の方針が変わってくる。
原因が「基板の吸湿」であれば、リワーク前にベーキング処理を行わないと、再リフロー時に同様のボイドが発生する。
根本原因が特定され、再発防止策が講じられた状態でのリワークが、品質エンジニアの立場から「正当なリワーク」と言える。
判断軸②：リワーク後の検証手段が確立されているか
リワークを行った後、その品質をどう確認するかが事前に決まっていることが重要だ。
目視検査だけで十分なのか、X線検査が必要なのか、断面観察（ポリッシュ断面）が必要なのか。
宇宙用途では、リワーク後の検証手段として以下が一般的に要求される。
目視・拡大鏡による外観検査（IPC-A-610クラス3基準）、X線検査（BGAやLCC等の隠れた接合部）、電気的導通・絶縁検査、必要に応じた機械的試験（引張試験、剥離試験）。
参考：IPC-A-610 Acceptability of Electronic Assemblies https://www.ipc.org
これらの検証手段が「リワーク前に定義され、顧客またはQAに承認されている」ことが前提になる。
後付けで「どうやって確認するか」を考えるのでは遅い。
判断軸③：リワーク後のトレーサビリティが維持できるか
宇宙機器の製造では、「どの部品が、どの基板に、いつ、誰によって実装され、どのような検査を受けたか」というトレーサビリティが完全に維持されることが求められる。
リワークを実施した場合、そのリワーク作業もトレーサビリティの連鎖に含めなければならない。
具体的には、リワーク指示書（Work Order）の発行、実施者の記録（認定された作業者かどうかの確認を含む）、使用した材料（はんだ、フラックス、接着剤等）のロット情報、リワーク後の検査記録がすべて残ることが必要だ。
これらが記録できない状況でのリワークは、たとえ技術的に問題がなくても、打ち上げ審査の段階で問題になる可能性がある。
現場の率直な感想として言えば、「トレーサビリティのためにリワークを諦める」という判断が最善の場合もある。
記録が整わないリワーク品より、廃棄して新品を使い直した方が、最終的なリスクが低いケースは少なくない。
判断軸④：顧客・フライト安全審査のしきい値を超えているか
宇宙機器の製造では、顧客（衛星メーカー、宇宙機関等）が独自のリワーク許容基準を持っていることが多い。
この顧客固有の仕様が、IPC等の一般規格よりも優先される。
例えば「BGAの同一ボールへのリフロー回数は合計2回まで」「フライトクリティカル部品（Flight Critical Parts）へのリワークは事前に顧客承認が必要」といった条件が顧客仕様書に明記されていることがある。
こうした顧客要求を見落として社内基準だけで判断すると、後から是正要求（CAR：Corrective Action Request）が発行され、最悪の場合は製品の廃棄・再製造になる。
顧客仕様書の「リワーク・修理」条項は、製造開始前に品質部門が必ず確認・文書化しておくべき重要項目だ。
実装種別ごとのリワーク実務と注意点
リワークの手順と許容範囲は、実装部品の種類によって大きく異なる。
ここでは主要な実装形態ごとに実務上の注意点を整理する。
BGAのリワーク：最も慎重さが求められる領域
BGA（ボールグリッドアレイ）のリワークは、宇宙用実装の中で最も慎重な判断が求められる。
理由は接合部が目視で確認できないからだ。
リワーク後のボイド率、ボール形状の均一性、パッドとの接合状態はX線検査でしか確認できない。
さらに、BGAのリワークには専用のリワークステーション（熱風ノズルによる局所加熱）が必要であり、隣接部品への熱影響を最小化するためのマスキングや熱管理が必須になる。
宇宙用途でBGAリワークを行う場合の実務上のポイントをいくつか挙げる。
まず、取り外し前に基板全体の反り量を記録しておくこと。
リワーク後に反り量が変化していれば、熱ストレスの影響を評価する必要がある。
次に、取り外したBGAの再利用は原則として行わないこと。
一度リフローされたボールの組成・形状は変化しており、再利用品の信頼性を保証することは困難だ。
そして、リワーク後のリボールまたは新品BGA実装後には、必ずX線検査を実施し、ボイド率・ブリッジ・ボール欠落等を確認すること。
宇宙用BGAのボイド許容率については、IPC-7095（Design and Assembly Process Implementation for BGAs）が基準になるが、宇宙用途ではさらに厳しい値（例：単一ボールのボイド率15%以下など）を顧客が指定することがある。
参考：IPC-7095 https://www.ipc.org
チップ部品・小型SMD：リワークは可能だが制限がある

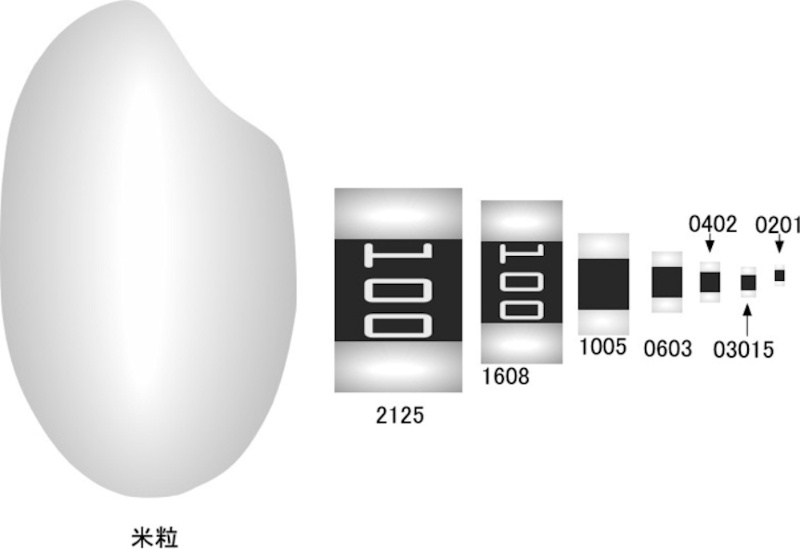

0402、0201サイズの小型チップ部品のリワークは、適切な設備（温調ハンダごて、ホットエア）と熟練した作業者があれば技術的には実施可能だ。
しかし宇宙用途では、以下の条件が満たされている必要がある。
作業者が認定を受けていること（IPC-7711/7721またはNASA-STD-8739.3に基づくトレーニング・認定）、フラックスが宇宙用途に承認されたものであること（ノークリーンフラックスであっても宇宙用途では残渣除去が要求される場合がある）、部品取り外し・再実装後のはんだ量が規格範囲内であること（フィレット形状の目視確認）。
特に注意が必要なのは、はんだの追加（ティン・アップ）だ。
鉛フリーはんだで実装された基板に共晶はんだ（Sn63Pb37）を追加するような異種はんだの混合は、接合部の金属間化合物（IMC）組成が変化し、信頼性に悪影響を与える可能性がある。
宇宙用途での鉛フリーはんだ使用には、RoHSの適用除外（宇宙・軍用）も絡む複雑な問題があり、顧客仕様との整合を事前に確認しておくことが不可欠だ。
スルーホール部品のリワーク：手はんだ技能が鍵
コネクター、スルーホール型コンデンサ、リレーなどのスルーホール部品のリワークは、適切な手はんだ技能があれば比較的確実な品質が得られる領域だ。
ただし宇宙用途での手はんだには、「認定作業者（Certified Operator）」が実施することが絶対条件だ。
NASA-STD-8739.3では、はんだ付け作業者の認定基準が詳細に規定されており、認定を受けていない作業者が実施した接合は、フライト品（Flight Hardware）への適用が許可されない。
スルーホール部品の取り外しには、ハンダ吸取線またははんだ吸引器を使用することが一般的だが、パッド・スルーホールの損傷を防ぐために、適切な温度管理と最小限の接触時間が求められる。
パッドが損傷した場合のパッドリペア（パッドリフト修復）は、IPC-7721に手順が規定されているが、宇宙用途ではパッドリペア品のフライト適合性について顧客の明示的な承認が必要なケースが多い。
「廃棄か、リワークか」現場での実際の判断プロセス
ここが最も実務的な問いだ。
規格を知った上で、実際の現場でどう判断するか。
経験から得た判断プロセスを示す。
不適合の「リスク分類」を先に行う
不適合が発生したとき、最初に行うべきはリワークの検討ではなく、不適合の「リスク分類」だ。
具体的には以下の3つの軸で分類する。
1つ目は機能への影響。
その不適合がそのままの状態で、指定された機能・性能に影響を与えるかどうか。
影響がない場合は「使用適合性（Use As Is：UAI）」の申請という選択肢もある。
2つ目は構造的リスク。
熱サイクル・振動・放射線環境での長期信頼性に影響を与えるかどうか。
はんだ量の軽微な不足（フィレット高さが基準の90%）と、完全なオープン（未接合）では、リスクのレベルが全く異なる。
3つ目は修正可能性。
リワークによって確実に規格内の品質に戻せるかどうか。
パッドが剥離している、基板の内層に損傷がある、といった場合はリワークで解決できない問題を抱えている可能性がある。
この3軸での分類が先にあって初めて、「リワークするか・廃棄するか・UAIとして申請するか」の判断に進める。
「使用適合性（Use As Is）」という選択肢
「リワークか廃棄か」の二択だけでなく、「UAI（Use As Is）」という第三の選択肢がある。
UAIとは、規格から逸脱しているが、エンジニアリング評価によって「この状態でも使用可能」と判断し、顧客の承認を得て使用する判断だ。
宇宙用途では、UAI申請は軽々しく使うべき手段ではないが、リワークによって別の問題が生じるリスクが高い場合（例：高集積度の基板で局所加熱が周辺部品に影響する恐れがある場合）には、慎重に検討する価値がある。
UAI申請には技術的根拠（Engineering Justification）の文書化と顧客の正式承認が必要であり、これが整えば「承認された不適合品」として正規のトレーサビリティに乗せることができる。
現場で「隠してリワーク」という誘惑に負けず、UCIの申請を選択することが、長期的な顧客信頼の維持につながる。
リワーク決定後の「承認フロー」を省略しない
リワークを行うと決まった後も、すぐに作業を始めるわけではない。
承認フローを必ず踏む必要がある。
標準的な宇宙用途リワーク承認フローは以下のようになる。
NCR（Non-Conformance Report）の発行、根本原因分析（RCA：Root Cause Analysis）の実施、リワーク手順書（Rework Procedure）の作成または既存手順書の適合確認、QA（品質保証）による手順書承認、必要に応じた顧客への通知・承認、認定作業者によるリワーク実施、リワーク後の検査・記録、NCRのクローズ。
このフローを省略したり、工程を並行して進めたりすることは、宇宙品質の世界では許容されない。
「急いでいるから」という理由でフローを省略すると、後から是正要求が来て結局より多くの時間とコストがかかる。
承認フローを踏むことは「遠回り」ではなく、最終的に最短の解決策だ。
作業者認定とプロセス認定：リワークを「やってよい」資格
リワークを技術的に「できる」と「やってよい」の間には、認定という壁がある。
宇宙用電子機器のリワークには、作業者レベルとプロセスレベルの両方の認定が必要だ。
作業者認定の仕組みとIPC-Aトレーニング
電子実装の作業者認定で最もグローバルに通用するのが、IPCのトレーニング・認定プログラムだ。
IPC-A-610（完成品の受け入れ基準）、IPC-7711/7721（リワーク・修理）に基づくCIS（Certified IPC Specialist）やCIT（Certified IPC Trainer）の認定が、国際的に認められている。
参考：IPC認定プログラム https://www.ipc.org/ipc-certification
宇宙・防衛用途では、これに加えてNASA基準に基づく認定（JSC特別技術トレーニングなど）を顧客が要求するケースもある。
重要なのは「認定の有効期限管理」だ。
IPC認定は原則2年間の有効期限があり、更新トレーニングを受けないと認定が失効する。
認定が失効した作業者がリワークを実施した場合、そのリワーク品の品質記録全体が疑義対象になりかねない。
作業者認定の有効期限を一覧管理し、期限前に更新を完了させる仕組みは、宇宙用EMS・基板実装業者にとって最低限必要な管理体制だ。
プロセス認定：「その手順でやってよい」の証明
個々の作業者が認定されているだけでなく、「その特定のリワーク手順自体が認定されている」ことも宇宙用途では求められる。
これをプロセス認定（Process Qualification）という。
例えば、「特定のBGAデバイスを、特定のリワークステーションを使って取り外し・再実装する手順」が認定されていることが、その手順をフライト品に適用する前提になる。
プロセス認定には通常、試験基板（Coupon）を使った手順の実施、断面観察・電気試験・熱サイクル試験による品質検証、結果の文書化・顧客承認が含まれる。
新しいリワーク手順や新しい部品に対するリワークを行う場合は、フライト品に適用する前に必ずプロセス認定を完了させることが原則だ。
「今回だけ」「少量だから」という理由でプロセス認定を省略することは、宇宙品質の文脈では許容されない。
グレーゾーンへの対処法：現場でよく直面する境界線上の判断
規格と実務の間には、必ずグレーゾーンが存在する。
ここでは現場でよく直面するグレーゾーンのケースと、その対処の考え方を示す。
ケース①：「目視では問題ないが、X線で微小ボイドが検出された」
BGA実装後のX線検査で、IPC-7095の許容値（例：単一ボールのボイド率25%）にわずかに引っかかるボイドが検出されたとする。
目視では完全に正常に見える。
「このくらいなら問題ないのでは」という感覚が現場には生まれやすい。
しかし宇宙用途での正しい対処は、感覚で判断せず、以下のプロセスを踏むことだ。
まず顧客仕様書でボイド許容率の定義を確認する（IPC-7095の値と異なる場合がある）。
次にNCRを発行し、技術的評価を行う。
評価の結果「熱サイクル環境での影響が無視できる範囲」と判断できれば、UAI申請の根拠になる。
UAIが承認されれば、そのまま使用可能だ。
UAIが承認されなければ、リワーク（BGAの再実装）か廃棄かを選択する。
感覚的な見逃しは、後の打ち上げ審査で問題になったとき、修正不可能なトレーサビリティ欠如という最悪の結果を招く。
ケース②：「リワーク回数が規定の上限に達した」
顧客仕様書に「同一パッドへのリワークは2回まで」と規定されていて、既に2回のリワークを実施済みの状態でさらに不適合が発生したとする。
この場合、技術的にはリワークが可能だとしても、規定上は許容されない。
選択肢は「廃棄・新品再製造」か「顧客への例外承認申請」かのどちらかだ。
例外承認を申請する場合は、パッドの断面観察結果、過去2回のリワーク後の品質確認データ、3回目リワーク後の信頼性評価計画を技術的根拠として提示する必要がある。
顧客がこの根拠を認めて例外を承認すれば、3回目のリワークが可能になる。
しかし多くの場合、スケジュールと品質リスクの観点から「廃棄・再製造」の方が現実的な解答になる。
このような判断を迫られる前に、製造プロセスの改善によってリワーク発生頻度自体を下げることが、宇宙用製造における本質的な品質向上だ。
ケース③：「リワーク手順書が現行の部品・基板に対応していない」
既存のリワーク手順書は古いバージョンの部品向けに作成されており、現在使用している部品（パッケージサイズやピン数が変更になったもの）に完全には対応していないケースがある。
この場合「大体同じだから使える」という判断は、宇宙用途では通らない。
正しい対処は、手順書の改訂（または新規作成）とプロセス認定の再取得だ。
このプロセスには時間がかかるが、それを省略してフライト品に未認定の手順を適用するリスクは、スケジュール遅延よりも遥かに大きい。
現場の経験から言えば、こうした「手順書の陳腐化」は定期的な手順書レビューと部品変更管理（PCN：Product Change Notice）への対応プロセスを整備することで防げる問題だ。
製造プロセスの維持管理を、製品設計と同等のレベルで管理することが、宇宙用製造の品質基盤になる。
FAQ：よくある質問
Q1. 宇宙用電子機器のリワークと、民生品のリワークは何が根本的に違うのですか？
民生品では「機能が回復すればリワーク成功」という基準が中心になります。
宇宙用では「機能の回復」に加え、「長期信頼性の証明」「プロセスのトレーサビリティ」「規格・顧客仕様への適合」「承認フローの完了」がすべて満たされて初めてリワーク成功と言えます。
宇宙用のリワークは技術的な作業である前に、品質管理・文書管理・承認管理の問題です。
Q2. IPC-A-610クラス3の基準を満たしていれば、宇宙用途でも問題ありませんか？
IPC-A-610クラス3は「最高信頼性要求」の基準ですが、宇宙用途ではこれが最低ラインになります。
顧客仕様やNASA・ECSS規格によって、クラス3よりもさらに厳しい要求（リワーク回数制限、特定の検査追加、プロセス認定要求など）が課されることが通常です。
「クラス3を満たせば宇宙用に使える」ではなく、「クラス3を満たした上で、追加要求を確認する」という姿勢が正しいアプローチです。
Q3. フライト品（Flight Hardware）へのリワークには、必ず顧客承認が必要ですか？
顧客仕様書の内容によります。
顧客によっては、定義されたリワーク手順の範囲内であれば顧客への事前通知なしに実施可能としているケースもあります。
一方、フライトクリティカル部品や特定の実装形態については、いかなるリワークも顧客の事前承認を必要とする場合があります。
製造開始前に顧客仕様書の「リワーク・修理」条項を詳細に確認し、自社QA手順書に反映させておくことが、現場の混乱を防ぐ最良の方法です。
Q4. リワーク作業者の認定は、どの資格を取得すれば十分ですか？
IPC-7711/7721に基づくIPC認定（CISまたはCIT）が国際的な基準になります。
宇宙用途では、これに加えてNASA-STD-8739シリーズまたはECSS規格に基づく特定のトレーニングを顧客が要求するケースがあります。
顧客の要求仕様を確認した上で、必要な認定プログラムを特定することが第一歩です。
また認定は取得して終わりではなく、有効期限の管理と更新が必要です。
Q5. リワーク後の信頼性を定量的に評価する方法はありますか？
はい、あります。
代表的な方法として、加速熱サイクル試験（ATC：Accelerated Thermal Cycling）があります。
リワーク後の試験基板（Coupon）を用いて、実際の宇宙環境を模擬した温度サイクルを繰り返し印加し、接合部の抵抗変化や断面観察でクラック進展を確認する方法です。
ただしこの方法は時間とコストがかかるため、フライト品ごとに実施するのではなく、「そのリワーク手順の認定（プロセス認定）」として事前に一度実施し、その結果を根拠に以後の同種リワークの品質を保証するアプローチが一般的です。
Q6. 「使用適合性（Use As Is：UAI）」申請はどのような場合に有効ですか？
UAI申請が有効なのは、「不適合が存在するが、技術的根拠によってその状態でも規定の性能・信頼性を満たすことが証明できる」場合です。
逆に、「リワークが面倒だから」「時間がないから」という理由でのUAI申請は、顧客に受け入れられません。
UAI申請が最も効果的なのは、リワークによってむしろリスクが増大するケース（例：リワーク時の熱ストレスが周辺部品に悪影響を与える可能性がある場合）です。
適切に活用すれば、UAIはリワークよりも合理的かつリスクの低い解決策になることがあります。
まとめ
宇宙用電子機器のリワークは、「直す技術」ではなく「管理された品質回復プロセス」だ。
IPC-7711/7721、NASA-STD-8739、ECSS規格が定める基準は、リワークを禁じるためにあるのではなく、リワークを「正しく行うための枠組み」を提供するためにある。
その枠組みの核心は、根本原因の特定、承認フローの遵守、トレーサビリティの維持、作業者・プロセスの認定という4つの柱だ。
リワーク可否の判断に迷ったとき、最初に立ち返るべきは「この判断が打ち上げ後の15年間の信頼性を支えられるか」という問いだ。
その問いに自信を持って「はい」と言えるリワークだけが、フライト品への適用を許される。
技術的に「できる」と、品質的に「やってよい」の間にある境界線を、常に意識しながら製造現場に向き合ってほしい。
その境界線を守り続けることが、宇宙開発という人類の挑戦を、地上から支える製造の誇りだ。
