生産ラインが突然止まる。
その原因の上位に必ずといっていいほど挙がるのが「吸着エラー」です。
マウンターが部品をうまく吸着できず、アラームが鳴り、ラインが停止する。
一度や二度なら気にならなくても、これが1日に何十回、何百回と繰り返されると、生産性への影響は決して小さくありません。
「フィーダーを交換しても直らない」「ノズルを洗浄したのに再発する」という声も、現場では珍しくないはずです。
吸着エラーは、単一の原因で起きているとは限りません。
ノズル、部品、フィーダー、そして見落とされがちなエア・真空系統まで、複数の要因が絡み合って発生しているケースがほとんどです。
この記事では、現場でよく遭遇する吸着エラーの原因を10個に整理し、ノズル・部品・フィーダー別に、そしてもう一つの視点を加えて解説します。
原因の切り分け方や予防保全のポイントまで踏み込んでいますので、日々の設備管理にお役立てください。
結論：吸着エラーの主な原因10選
先に結論から整理します。
吸着エラーの原因は、大きく次の10個に分けられます。
ノズル起因が3つ、部品起因が3つ、フィーダー起因が3つ、そして見落とされがちな要因が1つです。
- ノズル先端の目詰まり・汚れ
- ノズルの摩耗・変形・欠け
- 部品サイズに対するノズル選定ミス
- 部品の反り・変形
- テープ内での部品の浮き・ズレ
- 吸湿による部品状態の変化
- フィーダーの送り精度不良・スプロケット摩耗
- カバーテープの剥離角度・タイミング不良
- フィーダー設置位置のズレ・機械的ガタ
- 真空エジェクタ・フィルターの目詰まりとエア漏れ
それぞれの原因について、次の章から順に解説していきます。
そもそもマウンターの「吸着エラー」とは何か
吸着エラーとは、マウンターのヘッドがノズルを使って部品を吸着しようとした際に、正常に吸着できなかったことを装置が検知し、アラームとして通知する現象です。
多くのマウンターでは、ノズル内部の真空圧をセンサーで常時監視しています。
部品が正しく吸着されていれば、ノズル内は一定以上の負圧を保ちます。
しかし何らかの理由で部品が吸着されていない、あるいは吸着位置がずれている場合、真空圧が規定値に達せず、装置はこれを異常と判断します。
この判断ロジック自体はシンプルです。
ですが、そこに至る原因は非常に多岐にわたります。
だからこそ「吸着エラーが多い」という同じ症状でも、ライン、機種、部品によって本当の原因はまったく異なることが少なくありません。
原因を特定せずにノズルだけを交換しても、フィーダーだけを疑っても、根本解決には至らないのはこのためです。
吸着エラーが増えると何が起こるのか
吸着エラーのやっかいなところは、一件あたりの停止時間の短さにあります。
数秒から十数秒程度のいわゆるチョコ停であることが多く、オペレーターも「またか」という感覚でリトライボタンを押し、生産を続けてしまいがちです。
しかし、この小さな停止が積み重なることで、日産数千枚規模のラインでは無視できない稼働率の低下につながります。
現場でよく見られるのは、吸着エラーの頻発を「リトライ回数を増やす」という設定変更でしのいでしまうケースです。
一時的にアラーム頻度は減りますが、これは原因を取り除いたわけではなく、症状を隠しているだけにすぎません。
リトライ回数を増やせば増やすほど、1サイクルあたりのタクトタイムは伸びていきます。
結果として、アラームは減っても生産性はじわじわと落ちていく、という状態に陥ることがあります。
吸着エラーへの対応は、目の前のアラームを消すことではありません。
なぜ真空圧が規定値に達しなかったのか、その一段深い問いに向き合うことが出発点になります。
原因① ノズル起因の吸着エラー
ここからは、吸着エラーの原因を種類別に見ていきます。
まずはノズルに起因するものから確認していきましょう。
ノズル先端の目詰まり・汚れ
ノズル先端の目詰まりは、吸着エラーの原因として発生頻度が特に高いものの一つです。
基板や部品から発生する微細な粉塵、フラックスの揮発成分、周辺環境のホコリなどが、ノズル内部の空気の通り道に少しずつ蓄積していきます。
この蓄積が進むと空気の流れが妨げられ、部品を保持するのに十分な負圧を発生させられなくなります。
厄介なのは、汚れが軽度なうちは吸着自体はできてしまうため、エラーが「たまに」発生する状態が長く続く点です。
生産数が増えるにつれて汚れが進行し、あるところを境にエラー頻度が急激に増える、という経過をたどるケースを現場でよく見かけます。
エラーが増えてから洗浄するのではなく、稼働時間や吸着率のデータをもとに、汚れが軽度な段階で計画的に洗浄する方が、結果的にライン停止のリスクを抑えられます。
ヤマハ発動機の技術情報によれば、同社のマウンターではノズルをホルダーごと外して自動洗浄機にかけられる仕組みが用意されており、日常的な清掃の手間を抑える工夫がなされています。
ノズルの摩耗・変形・欠け
ノズル先端は、部品への接触と離脱を毎サイクル繰り返す部位であるため、使用時間とともに摩耗していきます。
摩耗が進むとノズル先端の形状が微妙に変化し、部品との密着性が低下します。
密着性が落ちれば、わずかな隙間から空気が回り込み、狙った負圧に到達しにくくなります。
特に硬い部品や小型部品を高速で扱うラインでは、摩耗の進行が早まる傾向があります。
見た目には分かりにくい摩耗であっても、吸着率のデータには表れることが多く、特定のノズル番号だけエラー率が高い、という形で現れます。
目視点検だけに頼らず、ノズルごとの吸着率を記録し、傾向を追うことが摩耗の早期発見につながります。
FUJIのSMTサイトでは、ノズルの吸着エラー率や使用期間をもとにメンテナンス対象を自動で割り出し、条件に達したノズルを代替ノズルへ自動で交換する仕組みが紹介されています。
こうした仕組みは、摩耗したノズルが気づかないまま使われ続けることを防ぐ発想として参考になります。
部品サイズに対するノズル選定ミス
部品のサイズや形状に対して、ノズルの口径が適合していないことも、吸着エラーの原因になります。
口径が大きすぎるノズルは、小型部品との接触面積が不足し、十分な負圧を作れません。
反対に口径が小さすぎるノズルでは、部品を保持する力そのものが不足し、移動中の振動で落下しやすくなります。
品種切り替えの際にノズル交換を忘れる、あるいは段取り替えの手順が標準化されていない現場では、この種のミスが起こりやすくなります。
新しい部品を採用する際には、部品の外形寸法とノズル口径の適合表を事前に確認し、段取り替え手順に組み込んでおくことが有効です。
原因② 部品起因の吸着エラー
ノズル側に問題がなくても、部品側の状態が原因で吸着エラーが起きることもあります。
部品の反り・変形
QFPやBGAといったパッケージ部品、コネクタなどは、製造工程やリフロー時の熱履歴によって、わずかに反りが生じることがあります。
この反りは、はんだ付けの品質を左右する平坦度、いわゆるコプラナリティとして管理されている項目でもあります。
部品本体にわずかな反りがあると、ノズルと部品の接触面に隙間ができ、均一な負圧がかかりにくくなります。
反りの程度が小さいうちはエラーにならなくても、ロットや保管環境が変わったタイミングで急に吸着エラーが増えることもあります。
特定のロット番号だけエラー率が高い場合は、部品側の反りや変形を疑ってみる価値があります。
テープ内での部品の浮き・ズレ
キャリアテープは、フィーダーが前方へ送りながらカバーテープを剥がし、部品を露出させる構造になっています。
このカバーテープを剥離する際に発生する静電気によって、部品がカバーテープ側に貼り付いてしまったり、ポケットから飛び出してしまったりすることがあります。
あるべき位置に部品がなければ、ノズルは空振りし、吸着エラーとなってしまいます。
霧のいけうちの技術レポートでは、こうした剥離帯電による部品の飛び出しは、後工程での検査や手直し作業を伴うため、生産性低下に直結する課題として紹介されています。
静電気の影響は目に見えないだけに見落とされがちですが、除電器の設置状況や、作業環境の湿度管理を見直すことは有効な対策の一つです。
吸湿による部品状態の変化
樹脂パッケージの部品は、防湿梱包を開封した後、周囲の湿度を吸収していきます。
吸湿が引き起こす問題としては、リフロー時のクラックやポップコーン現象が語られることが多いのですが、保管や開封後の管理が不適切な部品は、寸法や特性にも微妙な変化が生じやすくなります。
ルネサスエレクトロニクスの技術資料でも、防湿袋開封後は5度から30度、相対湿度70パーセント以下の環境で、168時間以内に実装することが推奨されています。
この管理期限を超えた部品を無理に使用すると、吸着エラーだけでなく、後工程の品質リスクにもつながります。
湿気に敏感な部品については、開封日と使用期限をラベルなどで明確に管理し、期限超過品は既定の手順でベーキング処理を行ってから使用することが基本です。
原因③ フィーダー起因の吸着エラー
ノズルにも部品にも問題がない場合は、フィーダー側の状態を確認する必要があります。
フィーダーの送り精度不良・スプロケット摩耗
フィーダーは、スプロケットと呼ばれる歯車でキャリアテープの送り穴を捉え、部品を一定ピッチで送り出しています。
スプロケットが摩耗すると、テープの送り量にズレが生じ、部品が本来吸着すべき位置からわずかにずれた状態でノズルが降下することになります。
このズレは数百マイクロメートル単位であっても、微小部品を扱う工程では吸着ミスに直結します。
FUJIのSMTサイトでは、フィーダー内部の汚れや古いグリスを除去したうえで、送りギヤのトルクやバックラッシュ、送り精度を自動検査し、その結果に応じてテープ送りの補正値を書き込む仕組みが紹介されています。
こうした精度管理は、フィーダーを長期間使い続けるほど重要性が増していきます。
カバーテープの剥離角度・タイミング不良
フィーダーはテープを送りながら、決められた角度とタイミングでカバーテープを剥がしています。
この剥離角度がずれていたり、剥離のタイミングが送り動作とずれていたりすると、部品がまだ露出しきっていない状態、あるいは露出しすぎて脱落しやすい状態でノズルが降下してしまいます。
フィーダーの経年劣化によって、カバーテープを巻き取るテンションが弱まることも、この現象の一因になります。
品種ごとにテープの厚みや幅が異なるため、フィーダーの調整値が現在の部品仕様に合っているかどうかを、定期的に見直すことが必要です。
フィーダー設置位置のズレ・機械的ガタ
フィーダー自体はマウンター本体に対して着脱可能な構造になっているため、設置位置には個体差やガタつきが生じやすい部位です。
吸着位置がわずかにずれた状態でフィーダーが固定されていると、ノズルが狙う座標と部品の実際の位置に誤差が生まれます。
ヤマハ発動機の技術情報では、調整ステーションにフィーダーをかけるだけで、吸着位置が適切な状態にあるかを簡単に確認できる仕組みが紹介されています。
こうした設備を活用しなくても、フィーダー交換や再設置のたびに吸着位置を確認する習慣をつけておくことは、地道ですが効果の大きい対策です。

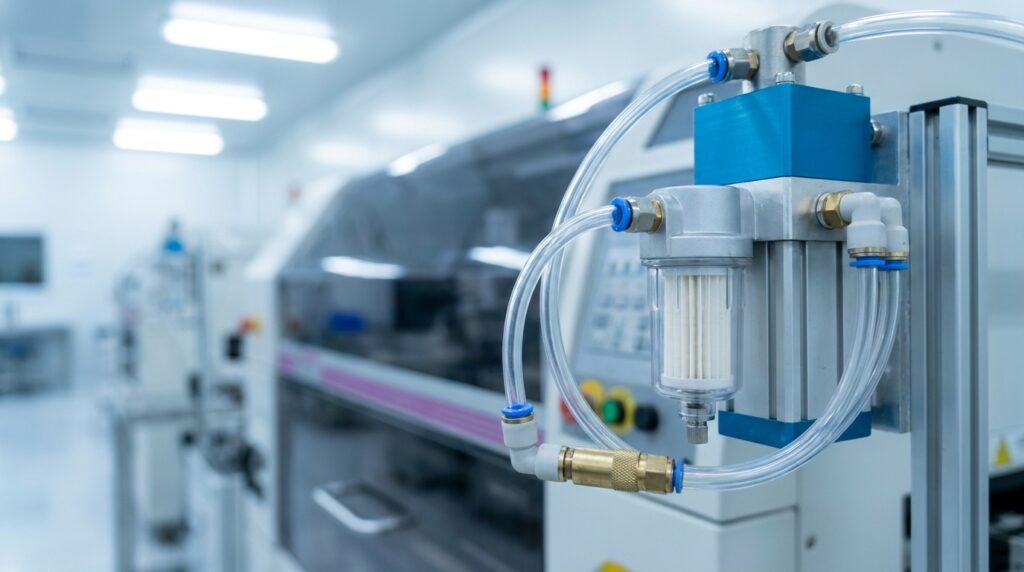

見落とされがちな第4の要因 エア・真空系統のトラブル
ノズル、部品、フィーダーのいずれにも異常が見当たらないのに、吸着エラーが解消しないケースがあります。
こうした場合に見落とされがちなのが、真空を生み出すエア系統そのものの不調です。
SMC株式会社が公開している真空機器のトラブルシューティング情報では、運転開始時には正常に吸着できていたのに、時間の経過とともに吸着不良が発生する現象について、サクションフィルタの目詰まりや、ノズル・ディフューザ部分への異物の詰まりが要因として挙げられています。
マウンター本体のノズルではなく、真空を発生させるエジェクタやフィルターといった、普段あまり目にしない部位に原因があるケースは、実は少なくありません。
配管の劣化によるエア漏れや、真空圧の設定値そのものが実情に合っていないことも、あわせて確認しておきたいポイントです。
ノズルを何度洗浄しても、フィーダーを交換しても改善しない吸着エラーに直面したときは、視点を機械の外側、つまりエア・真空系統にまで広げてみることをおすすめします。
吸着エラーを切り分けるための診断フロー
原因の候補が多いからこそ、闇雲に部品を交換するのではなく、順序立てて切り分けていくことが大切です。
まず確認したいのは、エラーが特定のノズル番号に偏っているか、特定のフィーダースロットに偏っているか、それとも特定の部品番号に偏っているか、というデータです。
特定のノズル番号に偏っているなら、ノズル起因である可能性が高くなります。
特定のフィーダースロットに偏っているなら、そのフィーダー自体、あるいは設置状態を疑います。
特定の部品番号やロットに偏っているなら、部品側の要因を優先的に確認します。
どの切り口で見てもエラーが分散している場合は、真空系統やエア圧といった、装置全体に関わる要因を疑う番です。
近年のマウンターには、こうした切り分けを支援する機能が搭載されています。
ヤマハ発動機のソリューション紹介ページでは、吸着エラーの原因が部品なのか、ヘッドなのか、フィーダーなのかを迅速に特定する仕組みが紹介されています。
こうしたデータを日常的に確認する習慣があるかどうかで、原因究明にかかる時間は大きく変わってきます。
現場での実践上の注意点として、フィーダーを別のスロットに付け替えて症状が移動するかどうかを確認する方法があります。
症状がフィーダーと一緒に移動すればフィーダー起因、移動せずスロット側に残ればスロットや周辺機構の問題である可能性が高まります。
こうした簡単な入れ替えテストだけでも、原因の切り分け精度は大きく上がります。
吸着エラーを未然に防ぐための予防保全のポイント
吸着エラーへの対応は、発生してから直すことよりも、発生しにくい状態を維持することの方が、トータルのコストは小さくなります。
ノズルについては、使用時間や吸着率のデータをもとに、汚れが進行する前に洗浄するサイクルを決めておくことが基本です。
フィーダーについては、スプロケットの摩耗やカバーテープの剥離状態を、感覚ではなく定期点検の記録として残していくことが重要です。
部品については、防湿梱包の開封日と使用期限を管理し、期限を超えた部品は既定の手順でベーキングしてから使用することを徹底します。
エア・真空系統については、フィルターの目詰まりや配管の劣化を、ノズルやフィーダーと同じ優先度で点検対象に含めておく必要があります。
これら四つの領域を同じ温度感で管理できているラインは、吸着エラーそのものの発生率が低く、仮に発生しても原因の切り分けにかかる時間が短い傾向があります。
予防保全は地道な作業に見えますが、チョコ停によって失われている生産時間を月単位で積算してみると、その効果の大きさを実感しやすくなります。
よくある質問
吸着エラーが多発しているのに原因が特定できません。何から確認すべきですか。
まずはエラーがノズル番号、フィーダースロット、部品番号のどれに偏っているかを、装置のログから確認してください。
偏りが見えれば、原因の候補を大きく絞り込むことができます。
ノズルを洗浄してもすぐに吸着エラーが再発します。原因は何が考えられますか。
洗浄によって一時的に改善しても再発を繰り返す場合は、ノズル自体の摩耗や変形が進んでいる可能性があります。
洗浄で回復しない場合は、ノズルの交換時期を見直すことをおすすめします。
特定のフィーダーだけエラーが多いのですが、フィーダーを交換すれば解決しますか。
フィーダー自体の劣化が原因であれば交換で改善します。
ただし設置位置のズレや、そのスロットで使っている部品側の問題が原因である場合、交換だけでは解決しません。
交換前に、別のスロットに同じフィーダーを付け替えて症状が移動するかどうかを確認すると、切り分けの精度が上がります。
吸着エラーはリトライ回数を増やせば解決しますか。
リトライ回数を増やすことは、根本原因を取り除く対策ではありません。
一時的にアラーム頻度を抑えられても、タクトタイムの悪化という別の形で生産性に影響が出るため、あくまで応急処置として捉えることをおすすめします。
湿度管理は吸着エラーにどの程度影響しますか。
静電気による部品の浮きやズレ、防湿梱包開封後の部品状態の変化など、湿度は吸着エラーに間接的に影響する要因の一つです。
作業環境の湿度と、部品の防湿管理の両方を見直す価値があります。
まとめ
マウンターの吸着エラーは、ノズル、部品、フィーダー、そしてエア・真空系統という四つの視点から原因を洗い出すことで、多くの場合は特定できます。
大切なのは、目の前のアラームを消すことではありません。
エラーの偏りをデータで確認し、原因を一つずつ切り分けていく姿勢です。
日々の点検とメンテナンスを、四つの領域で同じ優先度をもって続けていくことが、吸着エラーの少ない安定したラインづくりにつながります。
