私たちの生活を支える見えない主役
スマートフォン、電気自動車、最新のAIサーバーから、家庭にある炊飯器まで。
現代社会で電気が流れる製品のほぼすべてに「プリント基板」が入っています。
しかし、その内部でどのような技術が使われ、どのように電子部品が固定されているのかを正確に理解している人は、専門家を除けば多くありません。
電子機器の高性能化・小型化が加速する中で、プリント板（PCB）と実装技術（SMT）の重要性はかつてないほど高まっています。
設計がどれほど優れていても、実装技術が未熟であれば、製品は本来の性能を発揮できず、故障の原因にもなります。
本記事では、IT・製造技術の視点から、プリント板の基礎知識から最新の実装プロセス、さらには次世代の技術トレンドまでを網羅的に解説します。
この記事を読み終える頃には、電子機器の「中身」に関する深い洞察が得られ、ビジネスやエンジニアリングの現場で役立つ知識が身についているはずです。
1. プリント板と実装技術の定義と背景
まずは、混乱しやすい用語の定義と、なぜこの技術が現代の製造業において「背骨」と呼ばれているのかを整理しましょう。
プリント基板（PCB）とは何か
プリント基板（Printed Circuit Board: PCB）とは、絶縁体でできた板の上に、銅箔などの導電体で電気回路を形成したものの総称です。
以前は「配線板（PWB: Printed Wiring Board）」と呼ばれることも多かったのですが、現在は部品を載せる前の状態をPCB、部品を搭載した後の状態をPCBA（Printed Circuit Board Assembly）と呼び分けるのが一般的です。
実装技術（Mounting Technology）の定義
実装技術とは、プリント基板上の決められた位置に抵抗、コンデンサ、IC（集積回路）などの電子部品を配置し、電気的・機械的に接続する技術のことです。
現在、主流となっているのは「表面実装技術（SMT: Surface Mount Technology）」です。
これは、基板に穴を開けずに表面のパッドに部品を半田付けする手法で、高密度化・自動化に不可欠な技術となっています。
なぜこの技術が重要なのか
- 高密度化と小型化：1mmに満たない微細な部品を数千個配置することで、スマートフォンのような多機能デバイスが可能になりました。
- 信頼性の確保：激しい振動や温度変化に耐え、数年から十数年にわたって安定して動作させるためには、高度な接合技術が求められます。
- 生産コストの最適化：高度に自動化された実装ラインにより、高品質な製品を大量かつ安価に提供することが可能になります。
2. プリント板の具体的な仕組み：構造と材料の深掘り
プリント基板は単なる板ではありません。複数の層が重なり合い、目に見えないところで複雑な回路が立体的に構成されています。
ここでは、その構造を文章で「図解」するように詳しく解説します。
プリント板の基本構造（レイヤー構成）
基板は主に以下の要素で構成されています。
- 基材（コア材）：基板の骨格となる絶縁体。最も一般的なのは「FR-4」と呼ばれる、ガラス布にエポキシ樹脂を染み込ませた材料です。
- 銅箔（導体層）：電気を通すための回路パターンです。厚さは一般的に18μmや35μmが使われます。
- プリプレグ：多層基板を作る際に、コア材同士を接着するための半硬化状態の樹脂材です。
- ソルダーレジスト：基板表面を覆う緑色や青色のコーティング。半田が付いてはいけない場所を保護し、絶縁性を保ちます。

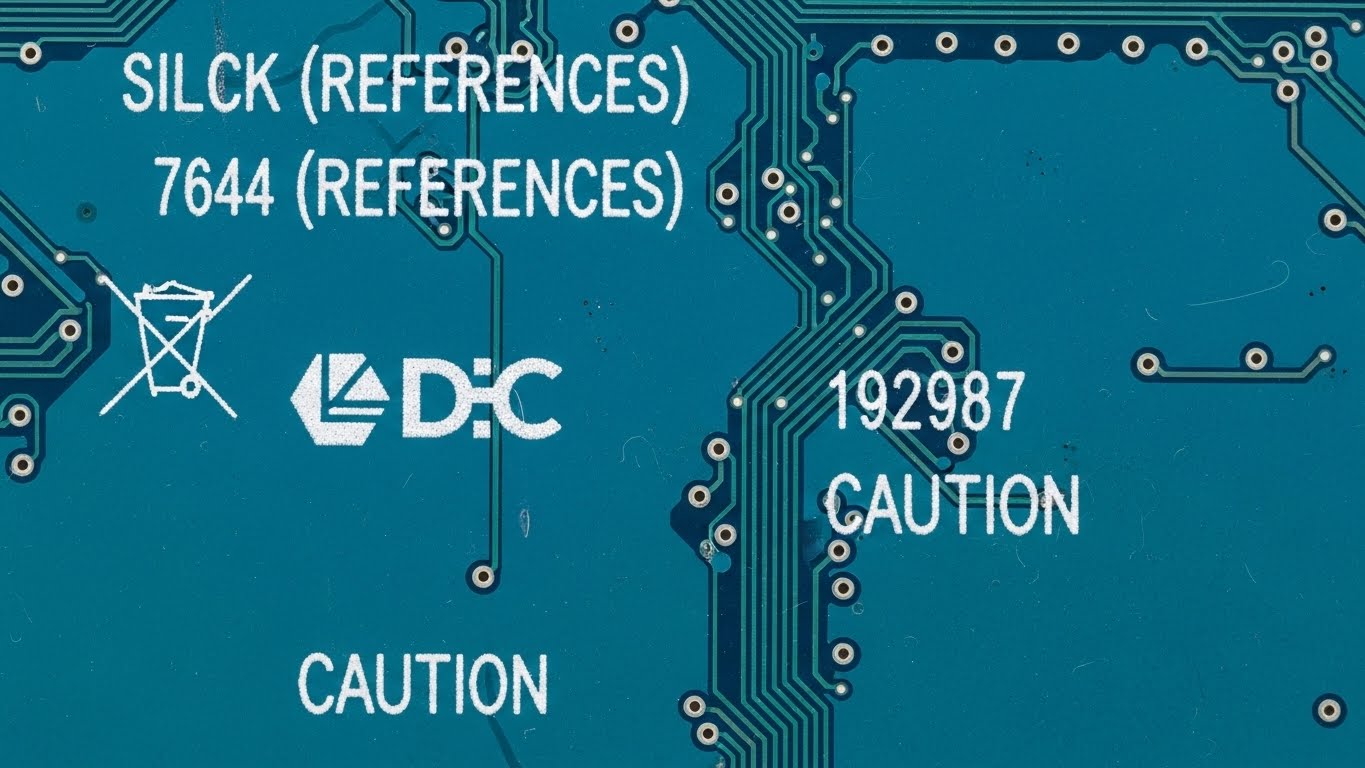

- シルク印刷：基板上に印字された文字や記号。部品の配置場所（リファレンス）や型番を示します。
穴（ビア）の役割
多層基板において、異なる層の間で電気を繋ぐための「縦の道」をビア（Via）と呼びます。
- スルーホールビア：基板を貫通する穴。
- ブラインドビア：表面から途中の層まで繋がる穴。
- ベリードビア：外からは見えない、内層同士を繋ぐ穴。これらを使い分けることで、限られた面積の中に複雑な配線を詰め込む「HDI（高密度相互接続）」が可能になります。
基板材料の種類と特徴
用途に応じて、材料も使い分けられます。
| 材料名 | 特徴 | 主な用途 |
| FR-4 | 安価で機械的強度に優れる | 一般的な家電、産業機器 |
| フッ素樹脂 | 高周波特性が良い（信号の劣化が少ない） | 5G通信機器、レーダー |
| ポリイミド | 薄く、曲げることができる | スマートフォンの内部、カメラの可動部（FPC） |
| セラミックス | 放熱性が非常に高い | パワー半導体、高出力LED |
3. 実装作業の具体的な流れ：ステップ1〜ステップ5
基板に部品を載せて製品を完成させるプロセスは、高度に自動化された「SMTライン」で行われます。
その標準的な5つのステップを詳しく見ていきましょう。
ステップ1：クリーム半田印刷（Solder Paste Printing）
最初の工程は、基板上の部品を載せる場所に「半田」を塗ることです。
ここでは、メタルマスクと呼ばれる薄いステンレス板の型を基板に重ね、その上から「クリーム半田（半田の粒子とフラックスを混ぜた粘り気のあるペースト）」をヘラ（スキージ）で押し込みます。
この印刷精度が、最終的な製品の良否の7割を決めると言われるほど重要な工程です。
ステップ2：半田印刷検査（SPI: Solder Paste Inspection）
印刷されたクリーム半田の量や形が適正かどうか、3Dカメラで瞬時に検査します。
ここで不具合を見つければ、部品を載せる前に基板を洗浄してやり直すことができるため、コスト損失を最小限に抑えられます。
ステップ3：部品搭載（Pick and Place）
マウンターと呼ばれる高速自動機が、リールに巻かれた電子部品をノズルで吸着し、基板上の正確な位置に配置します。
最新のマウンターは、1時間あたり数万個から十万個以上の部品を搭載する能力を持ち、肉眼では追えないほどの速さで動きます。
ステップ4：リフロー半田付け（Reflow Soldering）
部品が載った基板を「リフロー炉」という長いトンネルのようなオーブンに通します。
内部は数枚のヒーターパネルで温度管理されており、基板が通過する間にクリーム半田が溶け、部品と基板が接合されます。
温度管理（リフロープロファイル）は非常に繊細で、急激に熱しすぎると部品が壊れ、温度が低すぎると半田が十分に溶けません。
ステップ5：外観検査（AOI: Automated Optical Inspection）
最後に、高解像度カメラを使った自動外観検査機（AOI）で、部品の向き、ズレ、半田の量、未実装がないかを確認します。
最近ではAIを活用し、熟練の検査員と同等以上の精度で良否判定を行うシステムが普及しています。
4. 最新の技術トレンドや将来性
実装技術の世界は、AI、5G、EV（電気自動車）といったメガトレンドに合わせて、今も劇的な進化を遂げています。
1. 超小型部品への対応（0201サイズの衝撃）
現在、最も小さなチップ部品は「0201サイズ（0.25mm × 0.125mm）」という、砂粒よりも小さなサイズに達しています。
これほど微細になると、静電気やわずかな風でも部品が飛んでしまうため、吸着ノズルの改良や、超高精度の画像認識技術が不可欠となっています。
2. 環境対応とサステナビリティ（鉛フリーとリサイクル）
かつて半田には鉛が含まれていましたが、現在は環境保護の観点から「鉛フリー半田」が標準です。
しかし、鉛フリーは融点が高く、基板や部品への熱ダメージが課題となります。
これに対応するため、より低温で溶ける半田の開発や、基板の再資源化技術（ケミカルリサイクル）の研究が進んでいます。
3. パワー半導体実装と熱対策
EVの普及に伴い、大きな電流を流す「パワー半導体」の実装需要が急増しています。
これらは非常に高い熱を発するため、従来の半田付けに代わり、銀や銅の微粒子を焼結させて接合する「シンタリング技術」や、基板の内部に厚い銅板を埋め込む「厚銅基板」などの熱マネジメント技術が注目されています。
4. スマートファクトリーとデジタルツイン
工場全体をネットワークで繋ぎ、リアルタイムで稼働状況を監視する動きが加速しています。
「デジタルツイン」を活用し、物理的なラインを動かす前にバーチャル空間で実装シミュレーションを行うことで、試作回数を減らし、生産準備期間を大幅に短縮することが可能になっています。
5. よくある質問（FAQ）
実装技術やプリント板に関して、よく寄せられる質問をまとめました。
Q1. 実装の不具合で最も多いものは何ですか？
最も多いのは「半田ブリッジ」と呼ばれる、隣り合う配線が半田で繋がってしまうショート不良です。
これはクリーム半田の印刷量が多すぎたり、部品の搭載位置がズレたりすることで発生します。
また、部品が片側だけ浮き上がってしまう「チップ立ち（マンハッタン現象）」も、熱の伝わり方の不均一によって起こる代表的な不具合です。
Q2. 試作と量産で基板の作り方は変わりますか？
基本的な原理は同じですが、材料の調達方法や検査の厳密さが変わります。
試作では1枚から作れる「イニシャル費用なし」の基板メーカーを利用することが多いですが、量産ではコストを抑えるために、大きなパネルに多数の基板を並べる「多面取り」を行い、専用の検査治具（インサーキットテスタ）を用意するのが一般的です。
Q3. 「実装が難しい部品」にはどんなものがありますか？

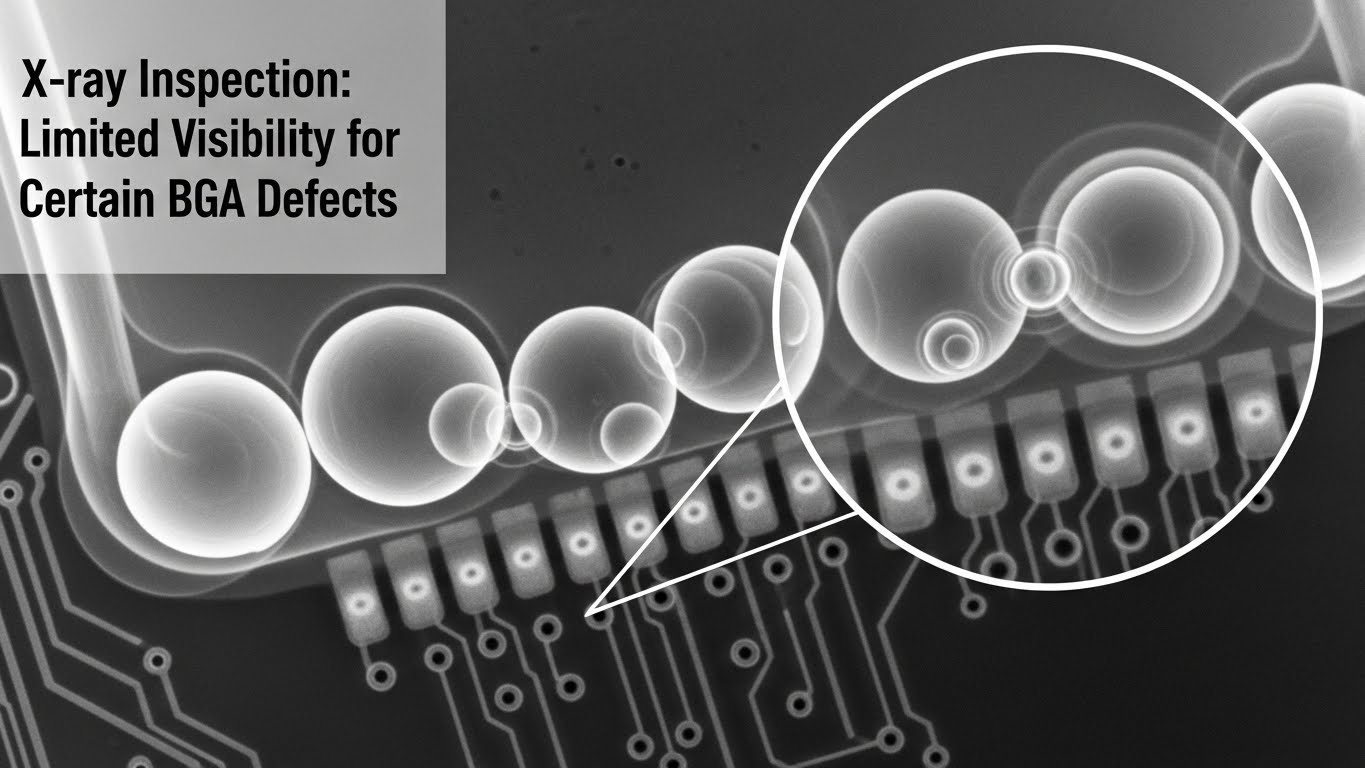

「BGA（Ball Grid Array）」という部品が代表的です。部品の裏側に半田ボールが並んでいるため、実装後に接続状態を外から確認できません。
これを確認するにはX線検査機が必要になります。
また、背が高い部品や極端に重い部品も、リフロー中に倒れたりズレたりしやすいため、設計段階での工夫が必要です。
Q4. 日本の実装技術の強みは何ですか？
日本の実装機（マウンター）メーカーは世界シェアの大半を占めており、ハードウェアの信頼性は世界一と言えます。
また、微細な加工や、複数の工程を垂直統合で管理する品質管理のノウハウにおいても、依然として高い競争力を持っています。
まとめ：これからの実装技術に求められる視点
プリント板と実装技術は、電子機器が進化し続ける限り、決してなくなることのない「ものづくりの基盤」です。
単に部品を載せるという物理的な作業から、熱、ノイズ、信号の整合性、そして環境負荷までをトータルで設計・管理する高度なシステム工学へと変貌を遂げています。
これからこの分野に関わる方、あるいはビジネスとして活用される方は、以下の3点を意識しておくと良いでしょう。
- 設計と実装の連携（DFM：Design for Manufacturing）：作る側の立場を考えた設計を行うことが、コストと品質を両立させる唯一の道です。
- データ活用の重要性：SPIやAOIから得られる検査データを分析し、不良を未然に防ぐ「予兆管理」がこれからのスタンダードになります。
- 材料革新への注目：基板の樹脂や半田の組成が変わることで、これまで不可能だった製品設計が可能になります。
本記事が、プリント板と実装技術という奥深い世界を理解する一助となれば幸いです。
